28 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A12

Каталог WALTER 2016 Общий Инструмента и оснастки Стр. A12 0028 DEU Lab2u

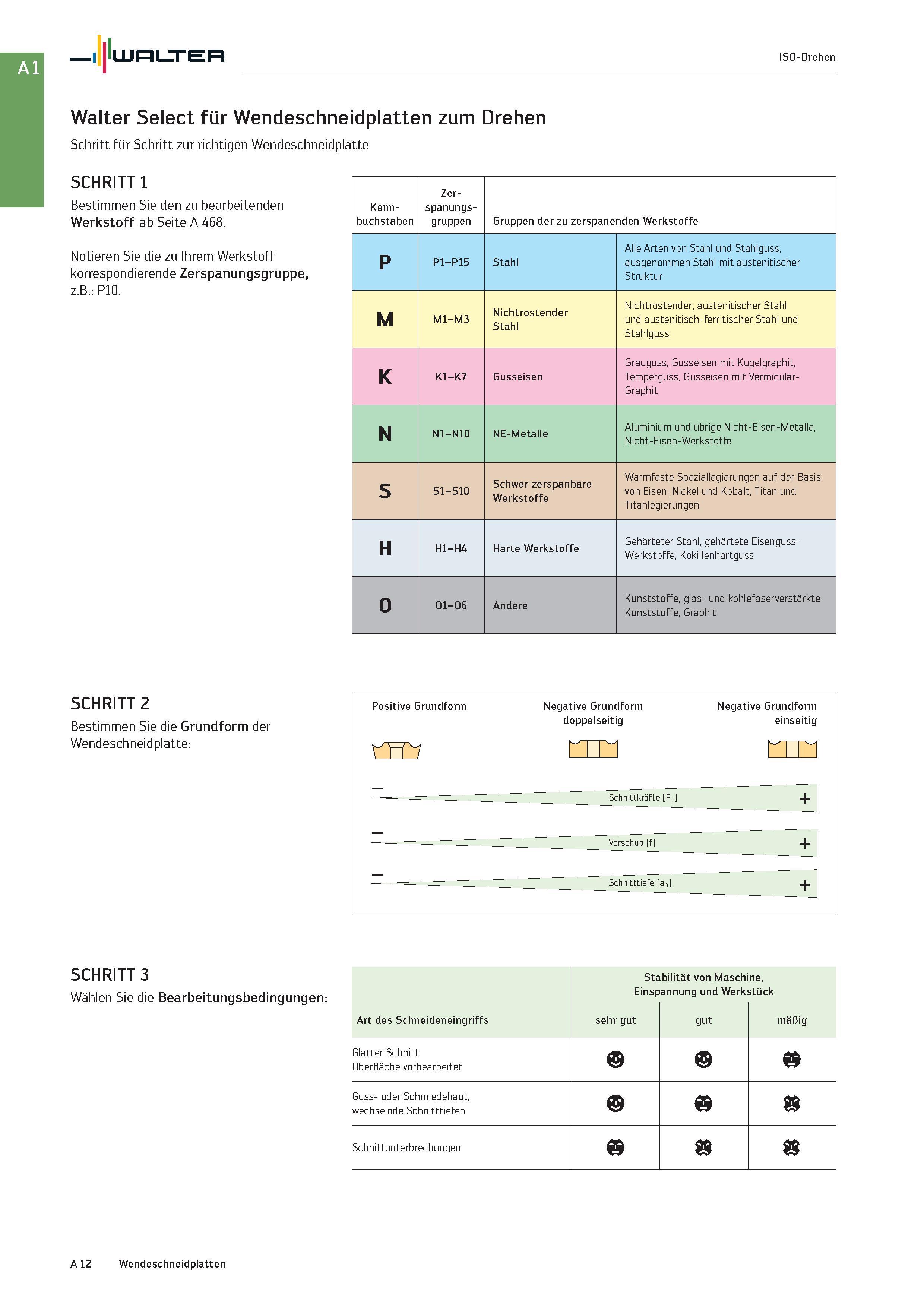

Walter ISO-Drehen Walter Select für Wendeschneidplatten zum Drehen Schritt für Schritt zur richtigen Wendeschneidplatte SCHRITT 1 Bestimmen Sie den zu bearbeitenden Werkstoff ab Seite A 468. Notieren Sie die zu Ihrem Werkstoff korrespondierende Zerspanungsgruppe, z.B.: P10. Kenn- buchstaben Zer- spanungs- gruppen Gruppen der zu zerspanenden Werkstoffe P P1-P15 Stahl Alle Arten von Stahl und Stahlguss, ausgenommen Stahl mit austenitischer Struktur M M1-M3 Nichtrostender Stahl Nichtrostender, austenitischer Stahl und austenitisch-ferritischer Stahl und Stahlguss K K1-K7 Gusseisen Grauguss, Gusseisen mit Kugelgraphit, Temperguss, Gusseisen mit Vermicular-Graphit N N1-N10 NE-Metalle Aluminium und übrige Nicht-Eisen-Metalle, Nicht-Eisen-Werkstoffe S S1-S10 Schwer zerspanbare Werkstoffe Warmfeste Speziallegierungen auf der Basis von Eisen, Nickel und Kobalt, Titan und Titanlegierungen H H1-H4 Harte Werkstoffe Gehärteter Stahl, gehärtete EisengussWerkstoffe, Kokillenhartguss O O1-O6 Andere Kunststoffe, glas- und kohlefaserverstärkte Kunststoffe, Graphit SCHRITT 2 Bestimmen Sie die Grundform der Wendeschneidplatte: SCHRITT 3 Wählen Sie die Bearbeitungsbedingungen Stabilität von Maschine, Einspannung und Werkstück Art des Schneideneingriffs sehr gut gut mäßig Glatter Schnitt, Oberfläche vorbearbeitet b Guss- oder Schmiedehaut, wechselnde Schnitttiefen c Schnittunterbrechungen b A 12 Wendeschneidplatten
