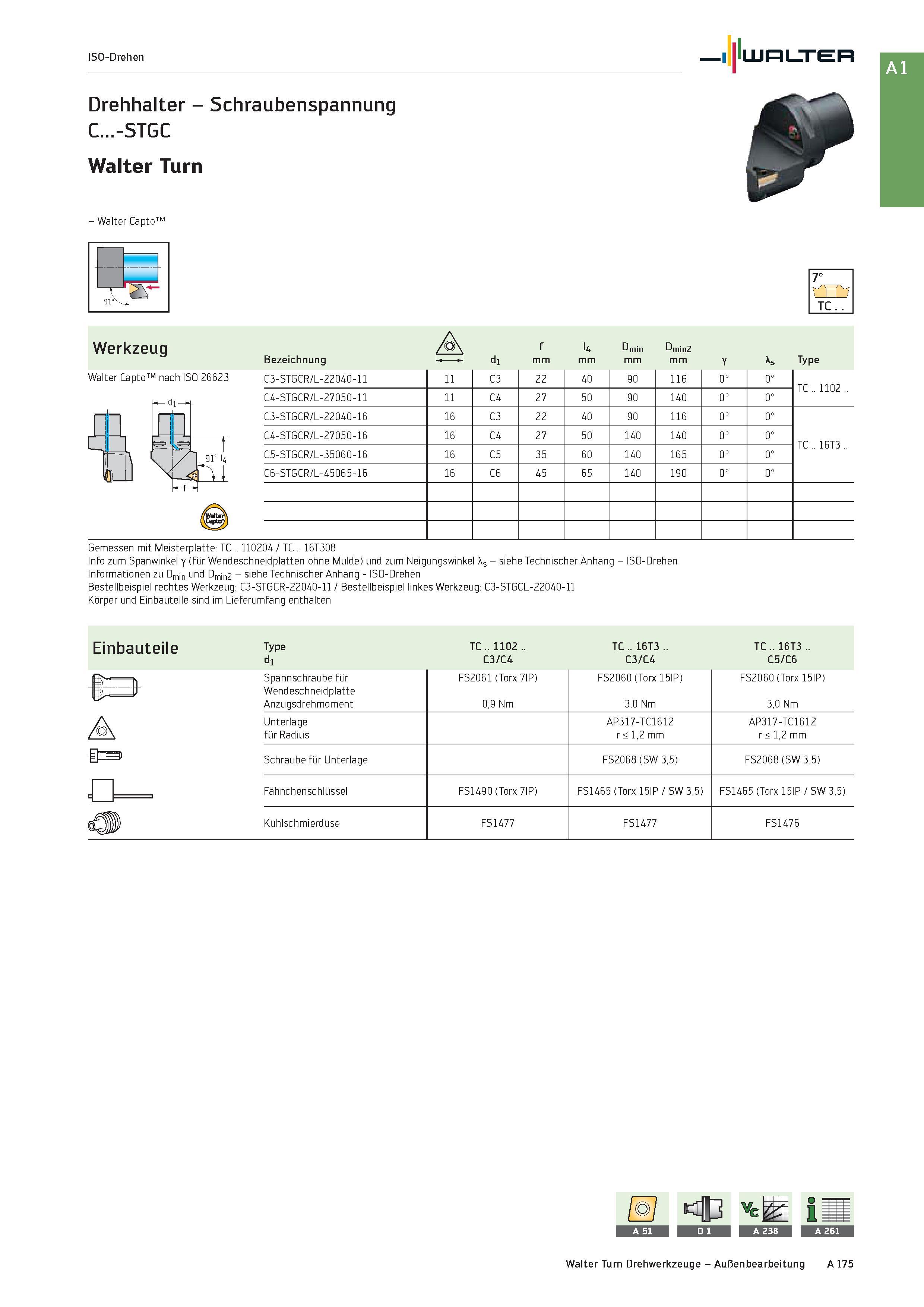

191 Каталог WALTER 2016 Общий Инструмент режущий и инструментальная оснастка Стр.A175
ISO-Drehen Drehhalter - Schraubenspannung C -STGC Walter Turn - Walter Capto Gemessen mit Meisterplatte: TC 110204 / TC 16T308 Info zum Spanwinke ISO-Drehen Drehhalter - Schraubenspannung C...-STGC Walter Turn - Walter Capto Gemessen mit Meisterplatte: TC .. 110204 / TC .. 16T308 Info zum Spanwinkel y (für Wendeschneidplatten ohne Mulde) und zum Neigungswinkel \s - siehe Technischer Anhang - ISO-Drehen Informationen zu Dmin und Dmin2 - siehe Technischer Anhang - ISO-Drehen Bestellbeispiel rechtes Werkzeug: C3-STGCR-22040-11 / Bestellbeispiel linkes Werkzeug: C3-STGCL-22040-11 Körper und Einbauteile sind im Lieferumfang enthalten Einbauteile 3 Type TC .. 1102 .. TC .. 16T3 .. TC .. 16T3 .. dl C3/C4 C3/C4 C5/C6 Spannschraube für FS2061 (Torx 7IP) FS2060 (Torx 15IP) FS2060 (Torx 15IP) Wendeschneidplatte Anzugsdrehmoment 0,9 Nm 3,0 Nm 3,0 Nm Unterlage AP317-TC1612 AP317-TC1612 für Radius r < 1,2 mm r < 1,2 mm Schraube für Unterlage FS2068 (SW 3,5) FS2068 (SW 3,5) Fähnchenschlüssel FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Kühlschmierdüse FS1477 FS1477 FS1476 Walter Turn Drehwerkzeuge - Außenbearbeitung A 175
