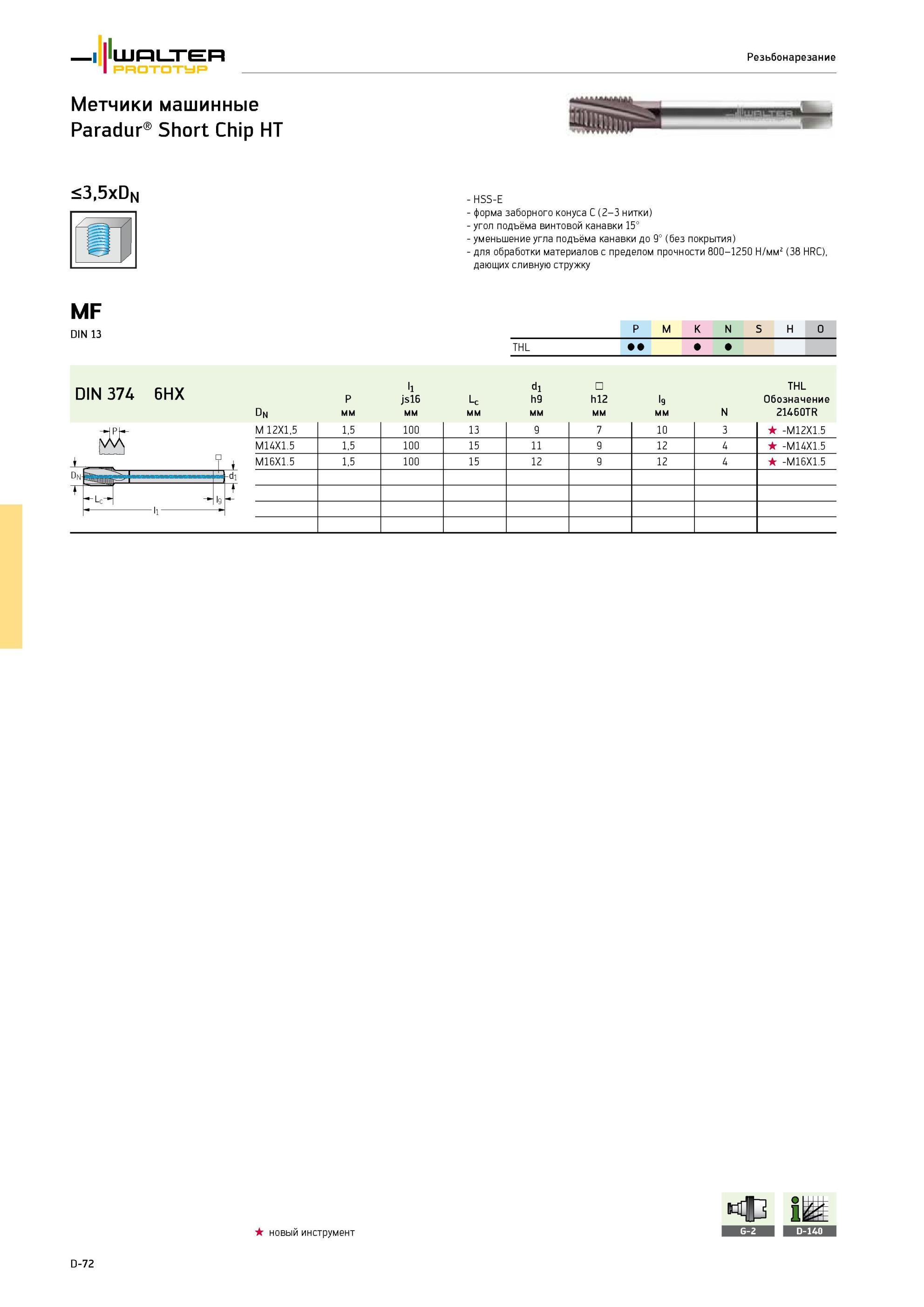

464 Каталог WALTER 2013 Дополнение к общему Стр.D-72
Инструмент режущий Walter для нарезания метрической резьбы с мелким шагом в глухих отверстиях глубиной менее 3 диаметров Машинные метчики Paradur Short Chip HT DIN 3 Инструмент режущий Walter для нарезания метрической резьбы с мелким шагом в глухих отверстиях глубиной менее 3 диаметров Машинные метчики Paradur Short Chip HT DIN 374 6HX Walter Prototyp Резьбонарезание Метчики машинные Paradur Short Chip HT <3,5xDn форма заборного конуса C (2-3 нитки) - угол подъёма винтовой канавки 15° - уменьшение угла подъёма канавки до 9° (без покрытия) для обработки материалов с пределом прочности 800-1250 Н/мм2 (38 HRC), дающих сливную стружку MF DIN 13 Группы обрабатываемых материалов по ISO P M K N S H O THL DIN 374 6HX DN P мм l1 js16 мм Lc мм d1 h9 мм h12 мм l9 мм N THL Обозначение 21460TR M 12X1,5 1,5 100 13 9 7 10 3 -M12X1.5 M14X1.5 1,5 100 15 11 9 12 4 -M14X1.5 i M16X1.5 1,5 100 15 12 9 12 4 -M16X1.5 Dn -di 1 T новый инструмент
