Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER | Каталог WALTER 2016 Новый инструмент для металлообработки Вер. 16-2 (Всего 276 стр.) |
|||||
|

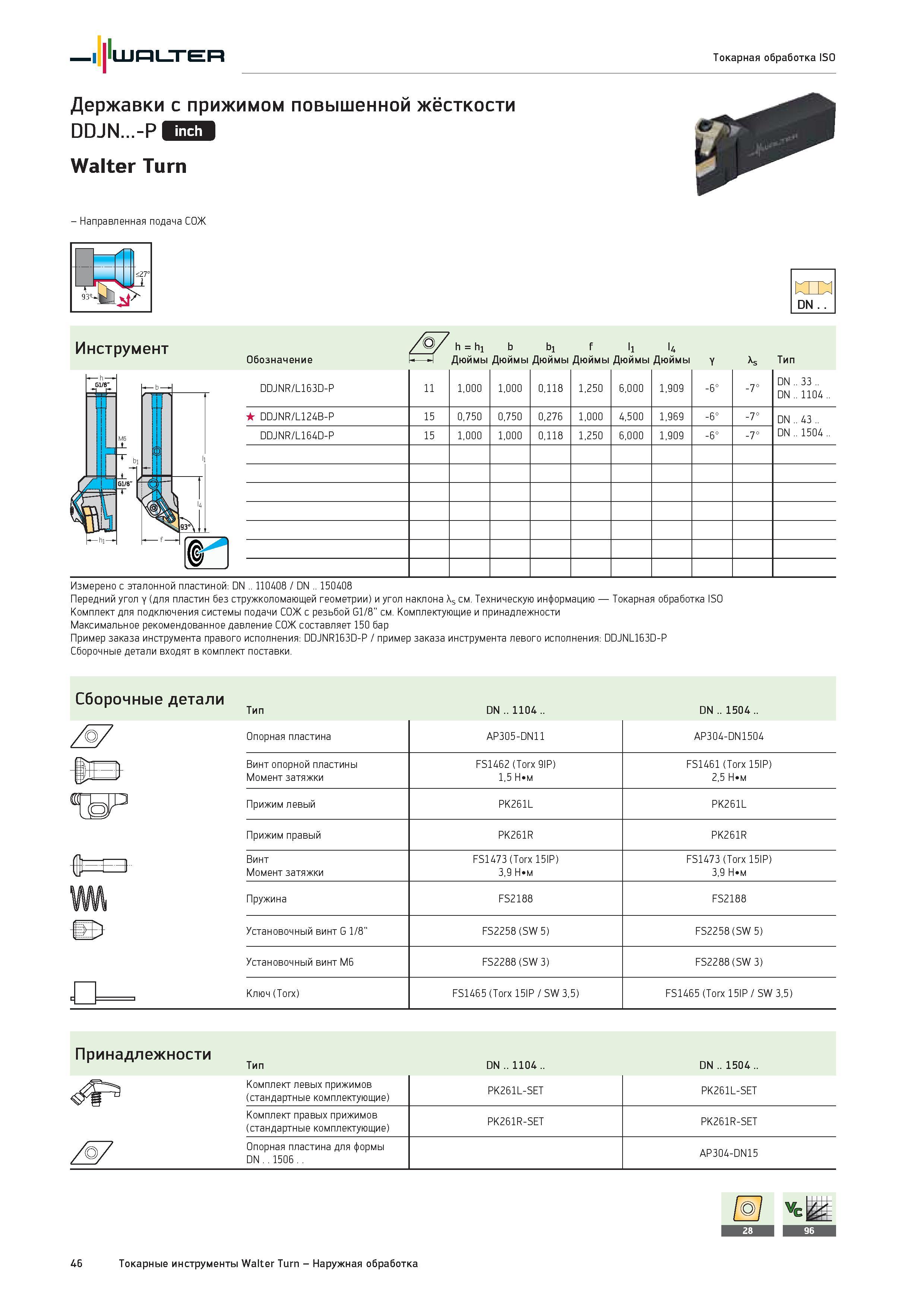

48 Каталог WALTER 2016 Новый режущий инструмент и станочная оснастка Вер. 16-2 Стр.46 |
|||||
Токарные державки Walter с прижимом повышенной жёсткости DDJN -P Направленная подача СОЖ Инструмент Обозначение Комплектующие и принадлежности МаксимальнТокарные державки Walter с прижимом повышенной жёсткости DDJN...-P Направленная подача СОЖ Инструмент Обозначение Комплектующие и принадлежности Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: DDJNR163D-P / пример заказа инструмента левого исполнения: DDJNL163D-P Сборочные детали входят в комплект поставки. X Y s Сборочные детали Z 7 Тип Опорная пластина Винт опорной пластины Момент затяжки Прижим левый Прижим правый Винт Момент затяжки Пружина Установочный винт G 1/8" Установочный винт M6 Ключ (Torx) DN .. 1104 .. AP305-DN11 FS1462 (Torx 9IP) 1,5 Н м PK261L PK261R FS1473 (Torx 15IP) 3,9 Н м FS2188 FS2258 (SW 5) FS2288 (SW 3) FS1465 (Torx 15IP / SW 3,5) DN .. 1504 .. AP304-DN1504 FS1461 (Torx 15IP) 2,5 Н м PK261L PK261R FS1473 (Torx 15IP) 3,9 Н м FS2188 FS2258 (SW 5) FS2288 (SW 3) FS1465 (Torx 15IP / SW 3,5) Принадлежности Тип DN .. 1104 .. DN .. 1504 .. Комплект левых прижимов (стандартные комплектующие) PK261L-SET PK261L-SET Комплект правых прижимов (стандартные комплектующие) PK261R-SET PK261R-SET /6/ Опорная пластина для формы DN . . 1506 . . AP304-DN15 46 Токарные инструменты Walter Turn - Наружная обработка Walter Токарная обработка ISO h = hi b bi f li I4 Дюймы Тип DDJNR/L163D-P 11 1,000 1,000 0,118 1,250 6,000 1,909 -6° -7° DN .. 33 .. DN .. 1104 .. DDJNR/L124B-P 15 0,750 0,750 0,276 1,000 4,500 1,969 -6° -7° DN .. 43 .. DN .. 1504 .. DDJNR/L164D-P 15 1,000 1,000 0,118 1,250 6,000 1,909 -6° -7° Измерено с эталонной пластиной: DN .. 110408 / DN .. 150408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. Техническую информацию Токарная обработка ISO Комплект для подключения системы подачи СОЖ с резьбой G1/8" см. |
|||||
