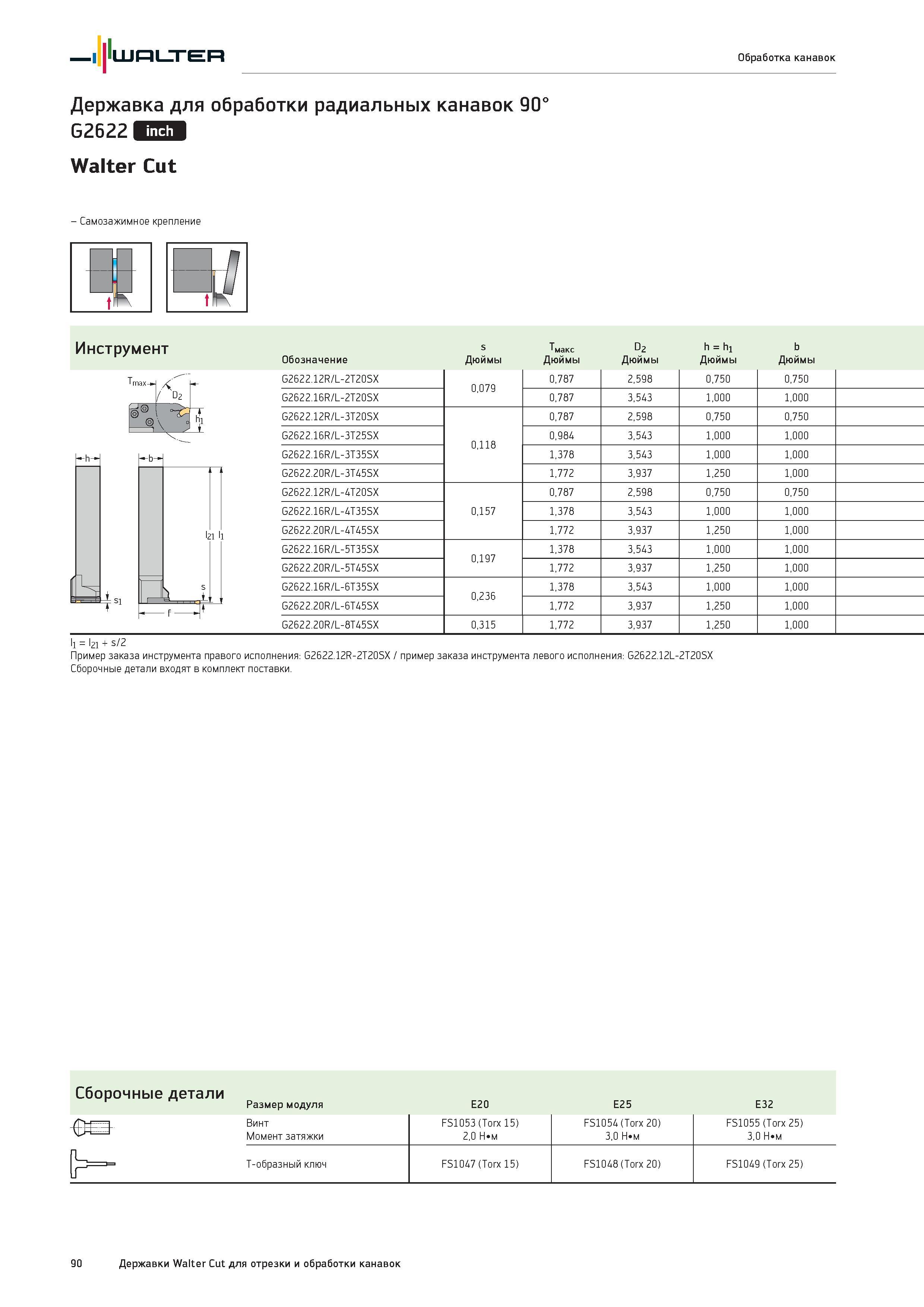

Walter Обработка канавок Державка для обработки радиальных канавок 90° G2622 Walter Cut - Самозажимное крепление Инструмент \ Обозначение s Дюймы макс Дюймы D2 Дюймы h = h1 Дюймы b Дюймы G2622.12R/L-2T20SX 0,079 0,787 2,598 0,750 0,750 G2622.16R/L-2T20SX 0,787 3,543 1,000 1,000 G2622.12R/L-3T20SX 0,118 0,787 2,598 0,750 0,750 G2622.16R/L-3T25SX 0,984 3,543 1,000 1,000 G2622.16R/L-3T35SX 1,378 3,543 1,000 1,000 G2622.20R/L-3T45SX 1,772 3,937 1,250 1,000 G2622.12R/L-4T20SX 0,157 0,787 2,598 0,750 0,750 G2622.16R/L-4T35SX 1,378 3,543 1,000 1,000 G2622.20R/L-4T45SX 1,772 3,937 1,250 1,000 G2622.16R/L-5T35SX 0,197 1,378 3,543 1,000 1,000 G2622.20R/L-5T45SX 1,772 3,937 1,250 1,000 G2622.16R/L-6T35SX 0,236 1,378 3,543 1,000 1,000 G2622.20R/L-6T45SX 1,772 3,937 1,250 1,000 G2622.20R/L-8T45SX 0,315 1,772 3,937 1,250 1,000 l1 = l21 + s/2 Пример заказа инструмента правого исполнения: G2622.12R-2T20SX / пример заказа инструмента левого исполнения: G2622.12L-2T20SX Сборочные детали входят в комплект поставки. Сборочные детали Размер модуля E20 E25 E32 -Св Винт Момент затяжки FS1053 (Torx 15) 2,0 Н м FS1054 (Torx 20) 3,0 Н м FS1055 (Torx 25) 3,0 Н м Г=- T-образный ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) 90 Державки Walter Cut для отрезки и обработки канавок
