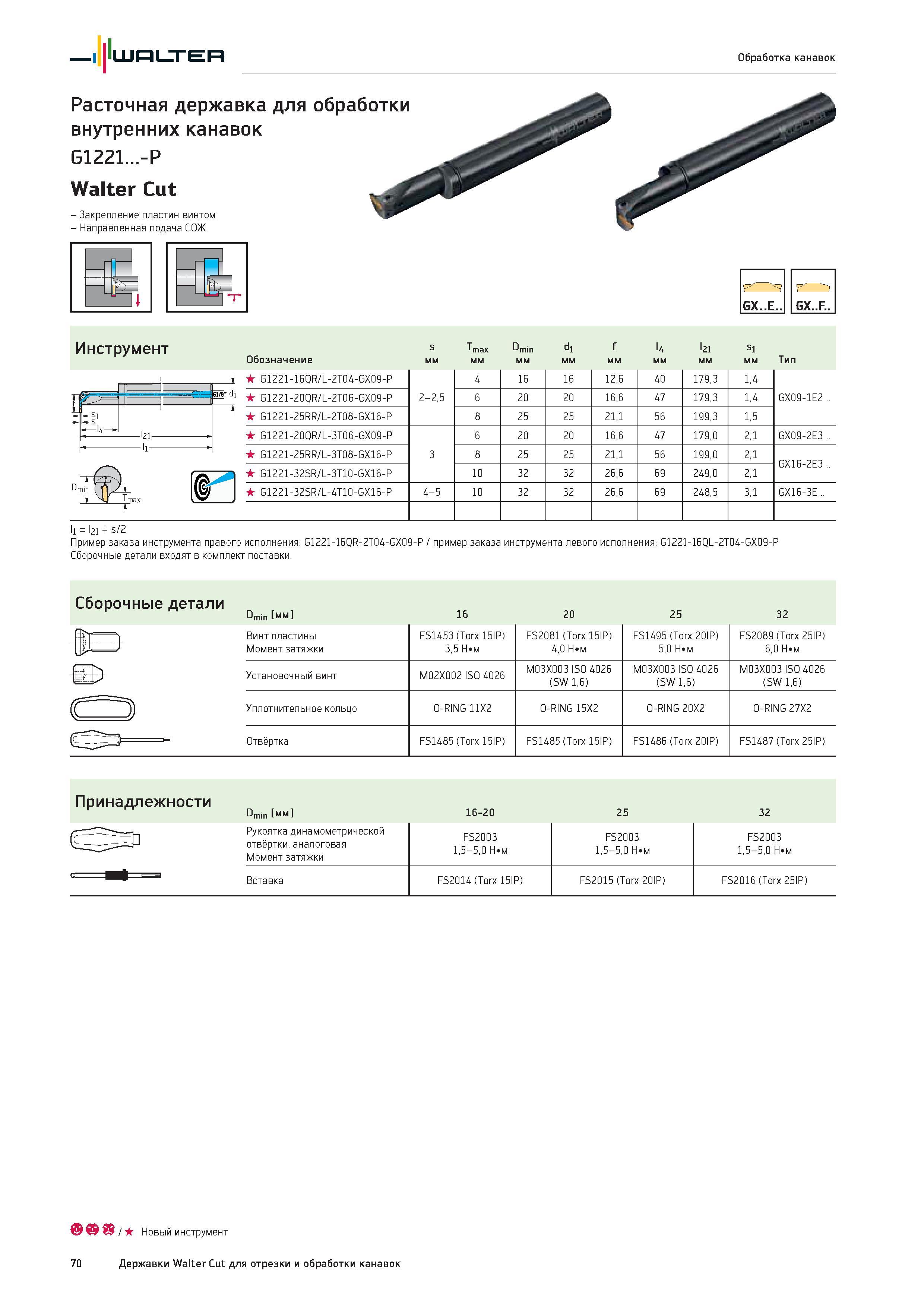

Walter Обработка канавок Расточная державка для обработки внутренних канавок G1221...-P Walter Cut - Закрепление пластин винтом - Направленная подача СОЖ Е GX..E.. GX..F.. Инструмент s Tmax Dmin dl f l4 l21 s1 Обозначение мм Тип G1221-16QR/L-2T04-GX09-P 4 16 16 12,6 40 179,3 1,4 G1221-20QR/L-2T06-GX09-P 2-2,5 6 20 20 16,6 47 179,3 1,4 GX09-1E2 .. G1221-25RR/L-2T08-GX16-P 8 25 25 21,1 56 199,3 1,5 G1221-20QR/L-3T06-GX09-P 6 20 20 16,6 47 179,0 2,1 GX09-2E3 .. G1221-25RR/L-3T08-GX16-P 3 8 25 25 21,1 56 199,0 2,1 GX16-2E3 .. G1221-32SR/L-3T10-GX16-P 10 32 32 26,6 69 249,0 2,1 G1221-32SR/L-4T10-GX16-P 4-5 10 32 32 26,6 69 248,5 3,1 GX16-3E .. l1 = I21 + s/2 Пример заказа инструмента правого исполнения: G1221-16QR-2T04-GX09-P / пример заказа инструмента левого исполнения: G1221-16QL-2T04-GX09-P Сборочные детали входят в комплект поставки. Сборочные детали О) Dmin мм 16 20 25 32 Винт пластины Момент затяжки FS1453 (Torx 15IP) 3,5 Н м FS2081 (Torx 15IP) 4,0 Н м FS1495 (Torx 20IP) 5,0 Н м FS2089 (Torx 25IP) 6,0 Н м Установочный винт M02X002 ISO 4026 M03X003 ISO 4026 (SW 1,6) M03X003 ISO 4026 (SW 1,6) M03X003 ISO 4026 (SW 1,6) Уплотнительное кольцо O-RING 11X2 O-RING 15X2 O-RING 20X2 O-RING 27X2 Отвёртка FS1485 (Torx 15IP) FS1485 (Torx 15IP) FS1486 (Torx 20IP) FS1487 (Torx 25IP) Принадлежности Dmin мм 16-20 25 32 Рукоятка динамометрической FS2003 FS2003 FS2003 отвёртки, аналоговая Момент затяжки 1,5-5,0 Н м 1,5-5,0 Н м 1,5-5,0 Н м Вставка FS2014 (Torx 15IP) FS2015 (Torx 20IP) FS2016 (Torx 25IP) / Новый инструмент 70 Державки Walter Cut для отрезки и обработки канавок
