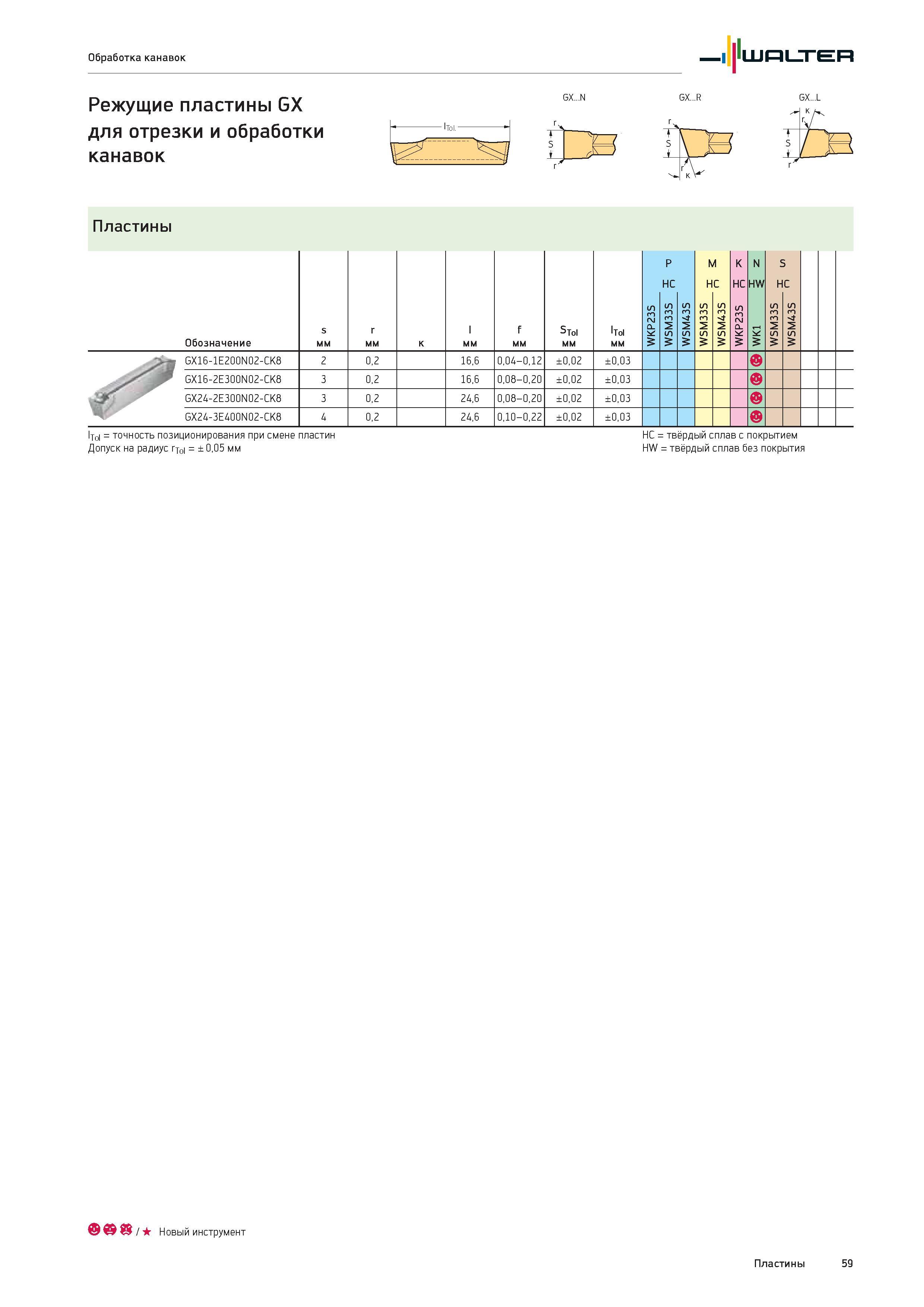

Обработка канавок Walter Режущие пластины GX для отрезки и обработки канавок - lTol.- GX...N GX...R GX...L Пластины C P C M K HC N HW HC S Обозначение s мм r мм к l мм f мм STol мм Tol мм WKP23S WSM33S WSM43S WSM33S WSM43S WKP23S WK1 WSM33S WSM43S GX16-1E200N02-CK8 2 0,2 16,6 0,04-0,12 ±0,02 ±0,03 a GX16-2E300N02-CK8 3 0,2 16,6 0,08-0,20 ±0,02 ±0,03 a GX24-2E300N02-CK8 3 0,2 24,6 0,08-0,20 ±0,02 ±0,03 a GX24-3E400N02-CK8 4 0,2 24,6 2 ,2 0, 1 0 0, ±0,02 ±0,03 a lj0i = точность позиционирования при смене пластин HC = твёрдый сплав с покрытием Допуск на радиус rjoi = ± 0,05 мм HW = твёрдый сплав без покрытия / Новый инструмент Пластины 59
