53 Каталог WALTER 2016 Новый режущий инструмент и станочная оснастка Вер. 16-2 Стр.51

Каталог WALTER 2016 Новый инструмент Вер. 16-2 Стр. 51 0053 Lab2u

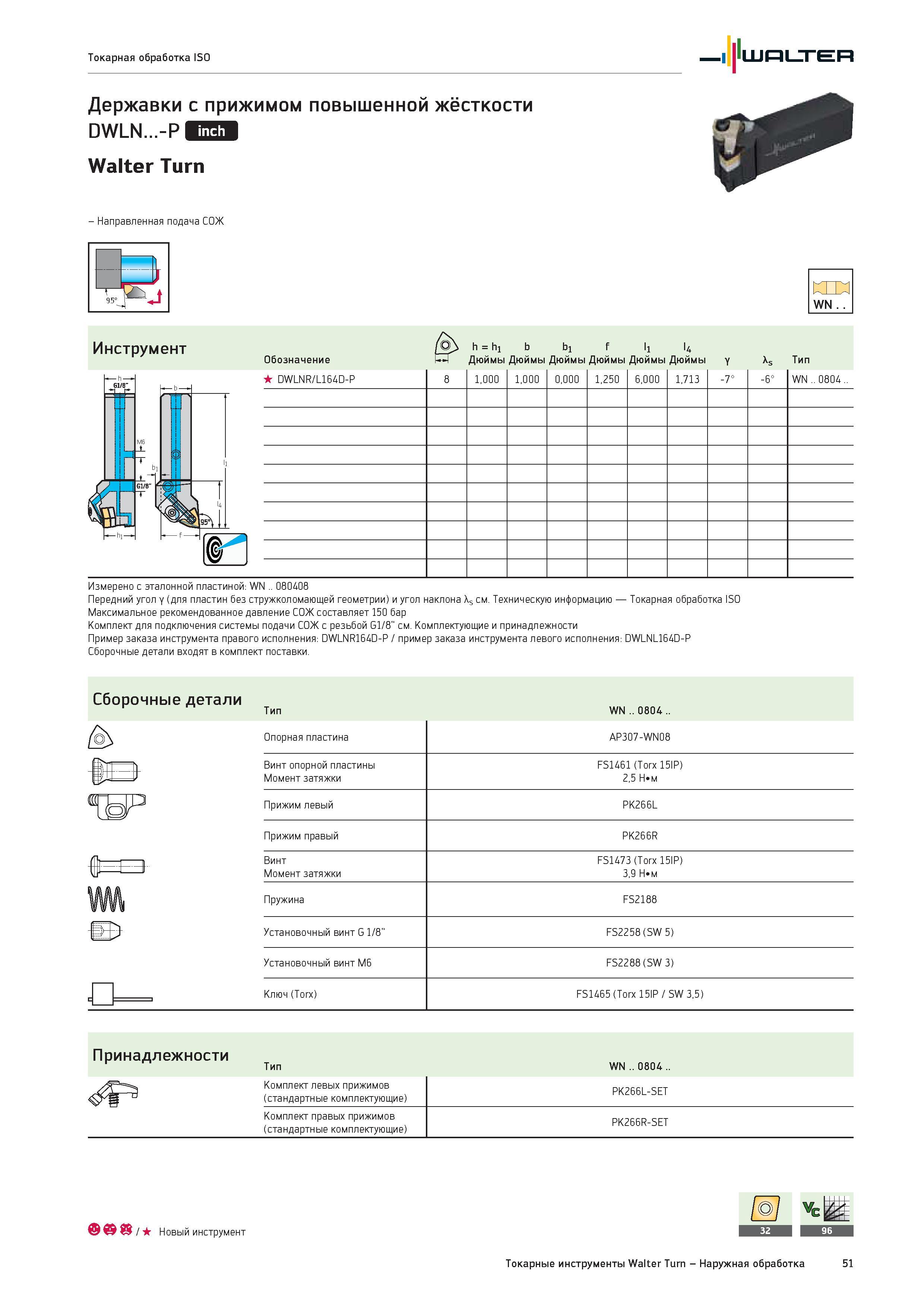

Токарная обработка ISO Walter Державки с прижимом повышенной жёсткости DWLN...-P ШШЖ Walter Turn - Направленная подача СОЖ WN . . Инструмент Обозначение h = hi b bi f li I4 Дюймы у Xs Тип DWLNR/L164D-P 8 1,000 1,000 0,000 1,250 6,000 1,713 -7° -6° WN .. 0804 .. Измерено с эталонной пластиной: WN .. 080408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона Xs см. Техническую информацию Токарная обработка ISO Максимальное рекомендованное давление СОЖ составляет 150 бар Комплект для подключения системы подачи СОЖ с резьбой G1/8" см. Комплектующие и принадлежности Пример заказа инструмента правого исполнения: DWLNR164D-P / пример заказа инструмента левого исполнения: DWLNL164D-P Сборочные детали входят в комплект поставки. Сборочные детали Тип WN .. 0804 .. Опорная пластина AP307-WN08 Винт опорной пластины > Момент затяжки FS1461 (Torx 15IP) 2,5 Н м Прижим левый PK266L Прижим правый PK266R 1 li Винт Момент затяжки FS1473 (Torx 15IP) 3,9 Н м Пружина FS2188 Установочный винт G 1/8" FS2258 (SW 5) Установочный винт M6 FS2288 (SW 3) С Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) Принадлежности Тип WN .. 0804 .. Комплект левых прижимов (стандартные комплектующие) PK266L-SET Комплект правых прижимов (стандартные комплектующие) PK266R-SET а c / Новый инструмент Токарные инструменты Walter Turn - Наружная обработка 5i
