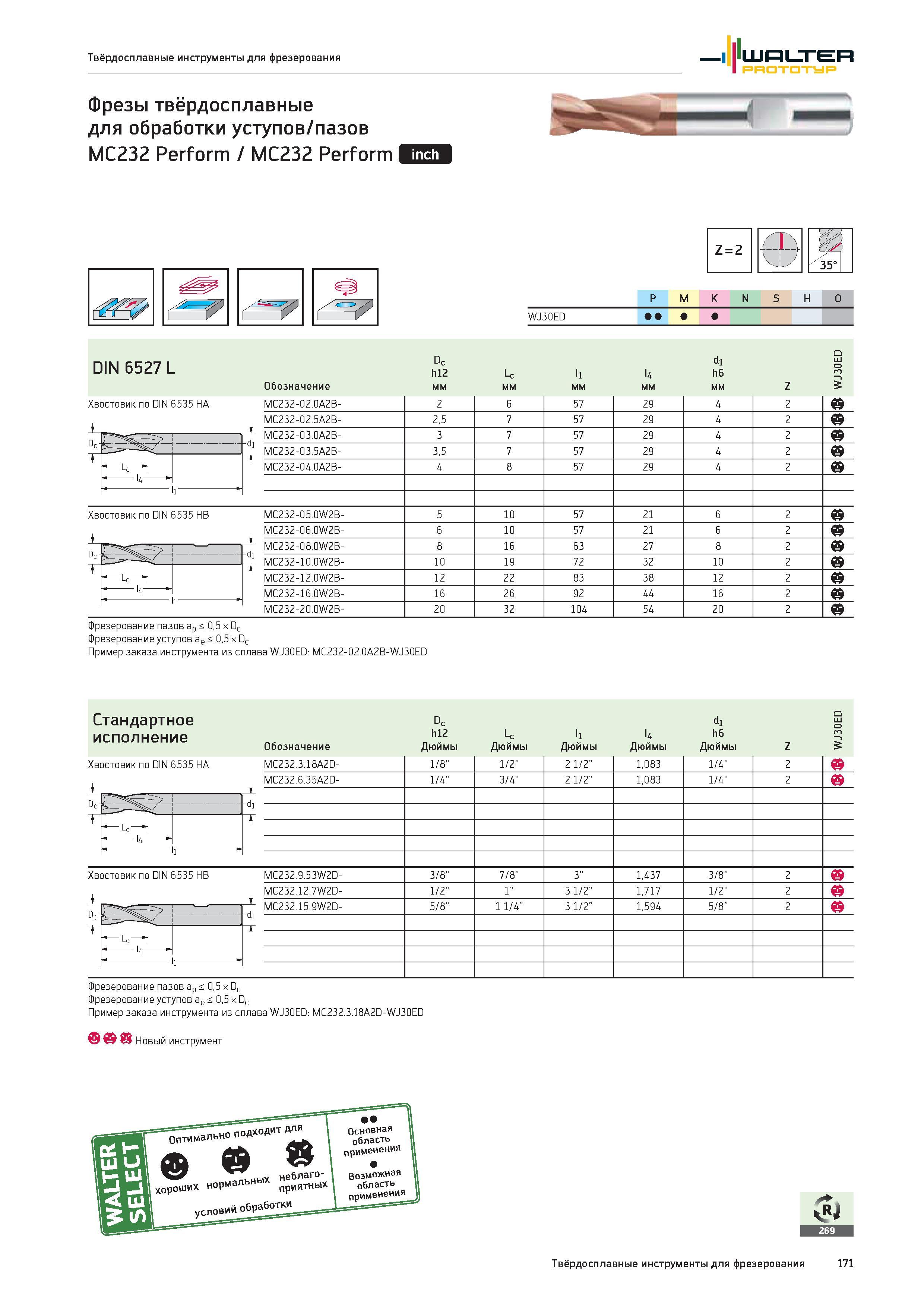

Walter Prototyp Твёрдосплавные инструменты для фрезерования Фрезы твёрдосплавные для обработки уступов/пазов MC232 Perform / MC232 Perform Хвостовик по DIN 6535 HA P M K N S H O WJ30ED DIN 6527 L Dc h12 Lc l1 l4 d1 h6 D о m 5 Обозначение мм Z MC232-02.0A2B- 2 6 57 29 4 2 MC232-02.5A2B- 2,5 7 57 29 4 2 MC232-03.0A2B- 3 7 57 29 4 2 MC232-03.5A2B- 3,5 7 57 29 4 2 MC232-04.0A2B- 4 8 57 29 4 2 MC232-05.0W2B- 5 10 57 21 6 2 MC232-06.0W2B- 6 10 57 21 6 2 MC232-08.0W2B- 8 16 63 27 8 2 MC232-10.0W2B- 10 19 72 32 10 2 MC232-12.0W2B- 12 22 83 38 12 2 MC232-16.0W2B- 16 26 92 44 16 2 MC232-20.0W2B- 20 32 104 54 20 2 Хвостовик по DIN 6535 HB Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,5 х Dc Пример заказа инструмента из сплава WJ30ED: MC232-02.0A2B-WJ30ED Стандартное Dc d1 исполнение „h12 L,c I1 l4 h6 3 Обозначение Дюймы Z > Хвостовик по DIN 6535 HA MC232.3.18A2D- 1/8" 1/2" 2 1/2" 1,083 1/4" 2 MC232.6.35A2D- 1/4" 3/4" 2 1/2" 1,083 1/4" 2 с -di Lc I4 Хвостовик по DIN 6535 HB MC232.9.53W2D- 3/8" 7/8" 3" 1,437 3/8" 2 MC232.12.7W2D- 1/2" 1" 3 1/2" 1,717 1/2" 2 Dc MC232.15.9W2D- 5/8" 1 1/4" 3 1/2" 1,594 5/8" 2 Lc v -di I4 Фрезерование пазов ap < 0,5 х Dc Фрезерование уступов ае < 0,5 х Dc Пример заказа инструмента из сплава WJ30ED: MC232.3.18A2D-WJ30ED а c Новый инструмент Твёрдосплавные инструменты для фрезерования 171
