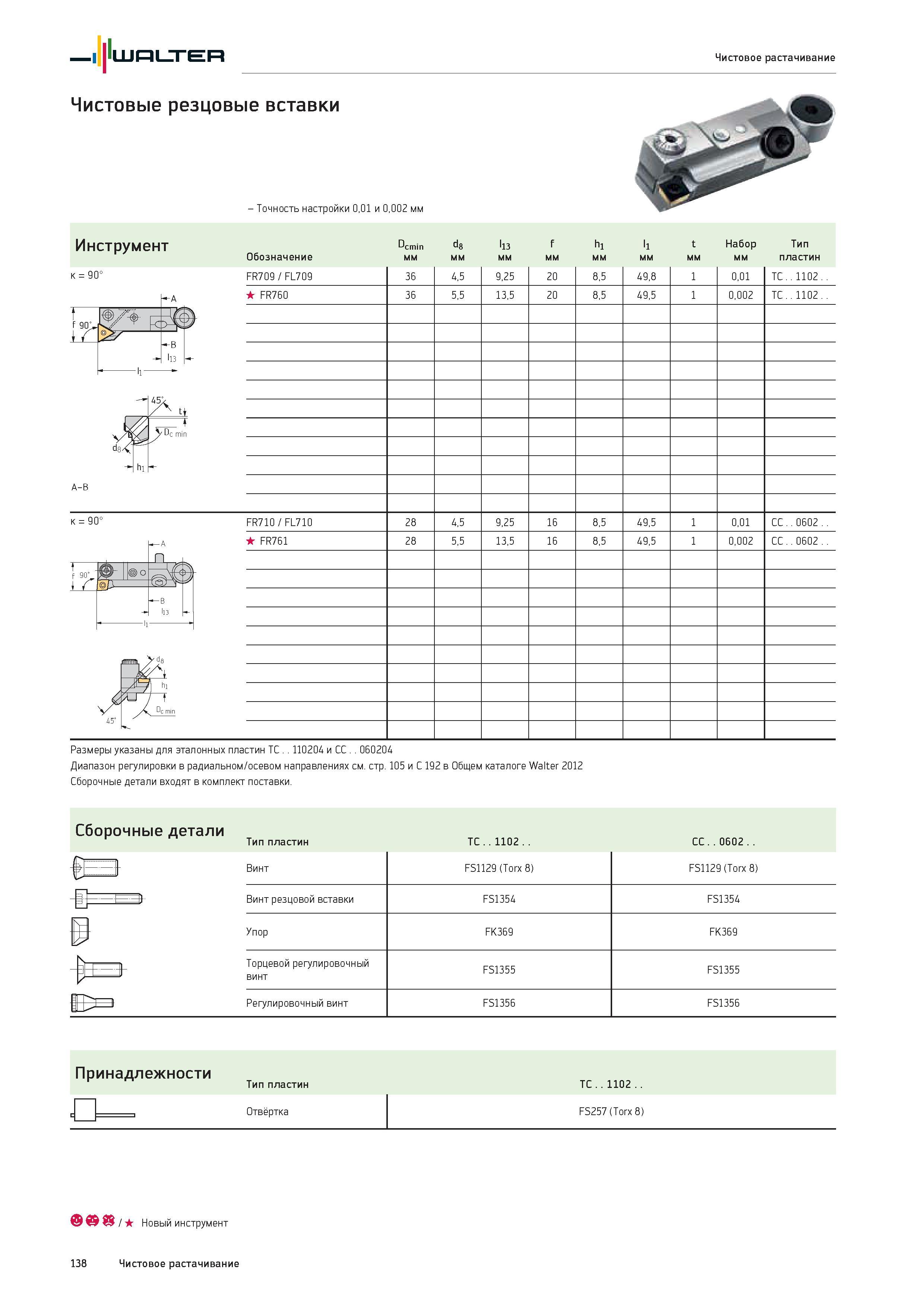

Walter Чистовое растачивание Чистовые резцовые вставки к = 90° ч-A t f 90, г; B - ll3 - Точность настройки 0,01 и 0,002 мм Инструмент Dcmin d8 l13 f h1 l1 t Набор Тип Обозначение мм пластин FR709 / FL709 36 4,5 9,25 20 8,5 49,8 1 0,01 TC..1102 . . FR760 36 5,5 13,5 20 8,5 49,5 1 0,002 TC..1102 . . FR710 / FL710 28 4,5 9,25 16 8,5 49,5 1 0,01 CC..0602 . . FR761 28 5,5 13,5 16 8,5 49,5 1 0,002 CC..0602 . . к = 90° ( f 90' <8> о ( farV B - ll3 ii Размеры указаны для эталонных пластин TC . . 110204 и CC . . 060204 Диапазон регулировки в радиальном/осевом направлениях см. стр. 105 и C 192 в Общем каталоге Walter 2012 Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин TC..1102 . . CC..0602 . . Принадлежности Тип пластин TC..1102 . . Отвёртка FS257 (Torx 8) / Новый инструмент 138 Чистовое растачивание
