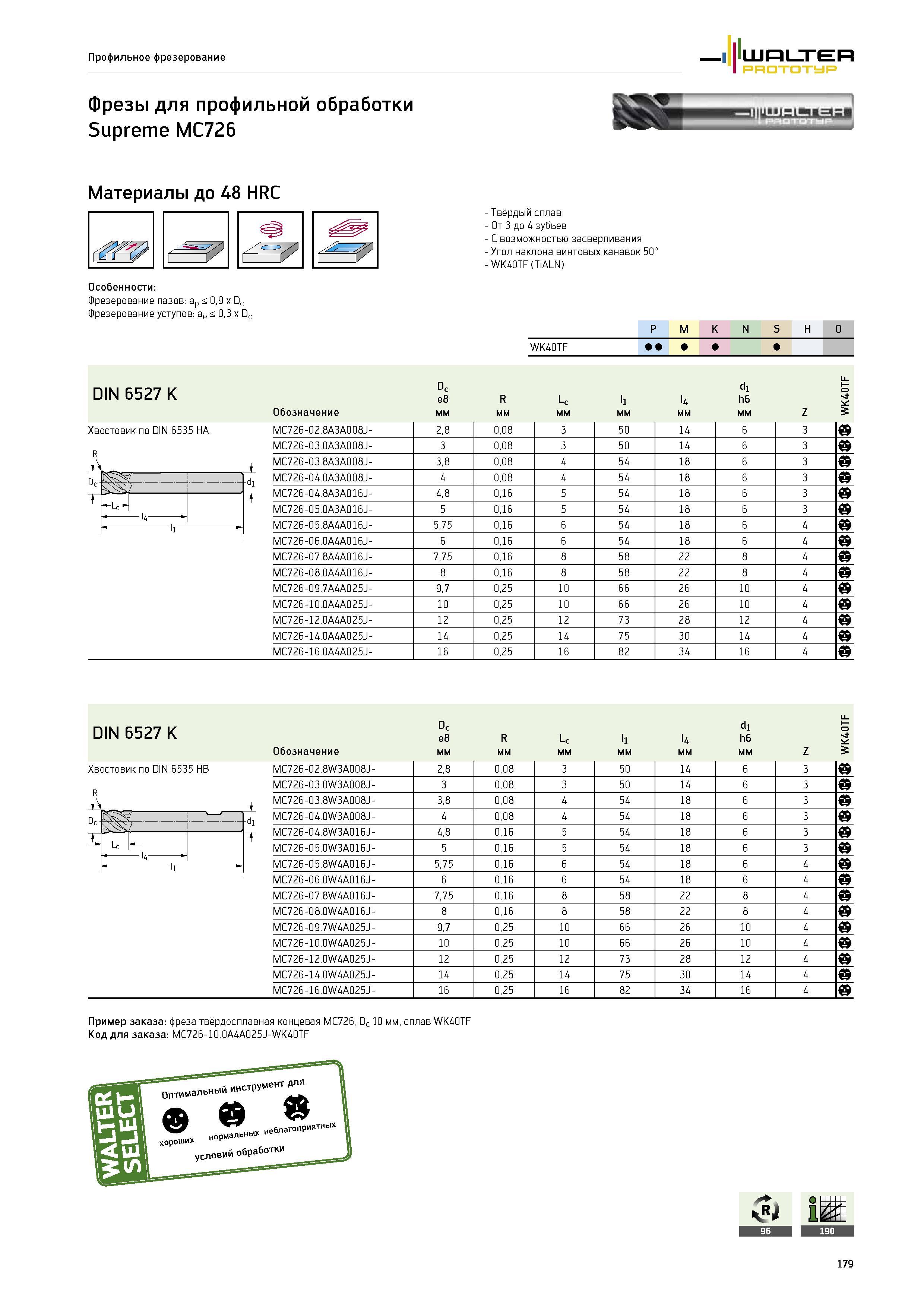

Твердосплавные монолитные концевые фрезы Walter Supreme MC726 для профильной обработки Обрабатываемые материалы до 48 HRC От 3 до 4 зубьев Фрезерный металлорежу181 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Издание 14-2 Стр.179 |
|||||
Твердосплавные монолитные концевые фрезы Walter Supreme MC726 для профильной обработки Обрабатываемые материалы до 48 HRC От 3 до 4 зубьев Фрезерный металлорежу Твердосплавные монолитные концевые фрезы Walter Supreme MC726 для профильной обработки Обрабатываемые материалы до 48 HRC От 3 до 4 зубьев Фрезерный металлорежущий инструмент с возможностью засверливания Угол наклона винтовых канавок 50° WK40TF (TiALN) Особенности Фрезерование пазов ap < 0,9 x Dc Фрезерование уступов ae < 0,3 x Dc Хвостовик по DIN 6535 HA P M K N S H O WK40TF DIN 6527 K Dc e8 R Lc ll l4 di h6 LL 1 О K 5 Обозначение мм Z 4 S t '4 ll MC726-02.8A3A008J- 2,8 0,08 3 50 14 6 3 b MC726-03.0A3A008J- 3 0,08 3 50 14 6 3 b MC726-03.8A3A008J- 3,8 0,08 4 54 18 6 3 b MC726-04.0A3A008J- 4 0,08 4 54 18 6 3 b MC726-04.8A3A016J- 4,8 6 0, 5 54 18 6 3 b MC726-05.0A3A016J- 5 6 0, 5 54 18 6 3 b MC726-05.8A4A016J- 5,75 6 0, 6 54 18 6 4 b MC726-06.0A4A016J- 6 6 0, 6 54 18 6 4 b MC726-07.8A4A016J- 7,75 6 0, 8 58 22 8 4 b MC726-08.0A4A016J- 8 6 0, 8 58 22 8 4 b MC726-09.7A4A025J- 9,7 0,25 10 66 26 10 4 b MC726-10.0A4A025J- 10 0,25 10 66 26 10 4 b MC726-12.0A4A025J- 12 0,25 12 73 28 12 4 b MC726-14.0A4A025J- 14 0,25 14 75 30 14 4 b MC726-16.0A4A025J- 16 0,25 16 82 34 16 4 b R DIN 6527 K Dc e8 R Lc ll l4 i-н dh u о K г Обозначение мм Z Хвостовик по DIN 6535 HB 4 S Lc ll MC726-02.8W3A008J- 2,8 0,08 3 50 14 6 3 b MC726-03.0W3A008J- 3 0,08 3 50 14 6 3 b MC726-03.8W3A008J- 3,8 0,08 4 54 18 6 3 b MC726-04.0W3A008J- 4 0,08 4 54 18 6 3 b MC726-04.8W3A016J- 4,8 6 0, 5 54 18 6 3 b MC726-05.0W3A016J- 5 6 0, 5 54 18 6 3 b MC726-05.8W4A016J- 5,75 6 0, 6 54 18 6 4 b MC726-06.0W4A016J- 6 6 0, 6 54 18 6 4 b MC726-07.8W4A016J- 7,75 6 0, 8 58 22 8 4 b MC726-08.0W4A016J- 8 6 0, 8 58 22 8 4 b MC726-09.7W4A025J- 9,7 0,25 10 66 26 10 4 b MC726-10.0W4A025J- 10 0,25 10 66 26 10 4 b MC726-12.0W4A025J- 12 0,25 12 73 28 12 4 b MC726-14.0W4A025J- 14 0,25 14 75 30 14 4 b MC726-16.0W4A025J- 16 0,25 16 82 34 16 4 b Пример заказа фреза твёрдосплавная концевая MC726, Dc 10 мм, сплав WK40TF Код для заказа MC726-10.0A4A025J-WK40TF Oh 11 R 179 Профильное фрезерование Твёрдый сплав |
|||||
