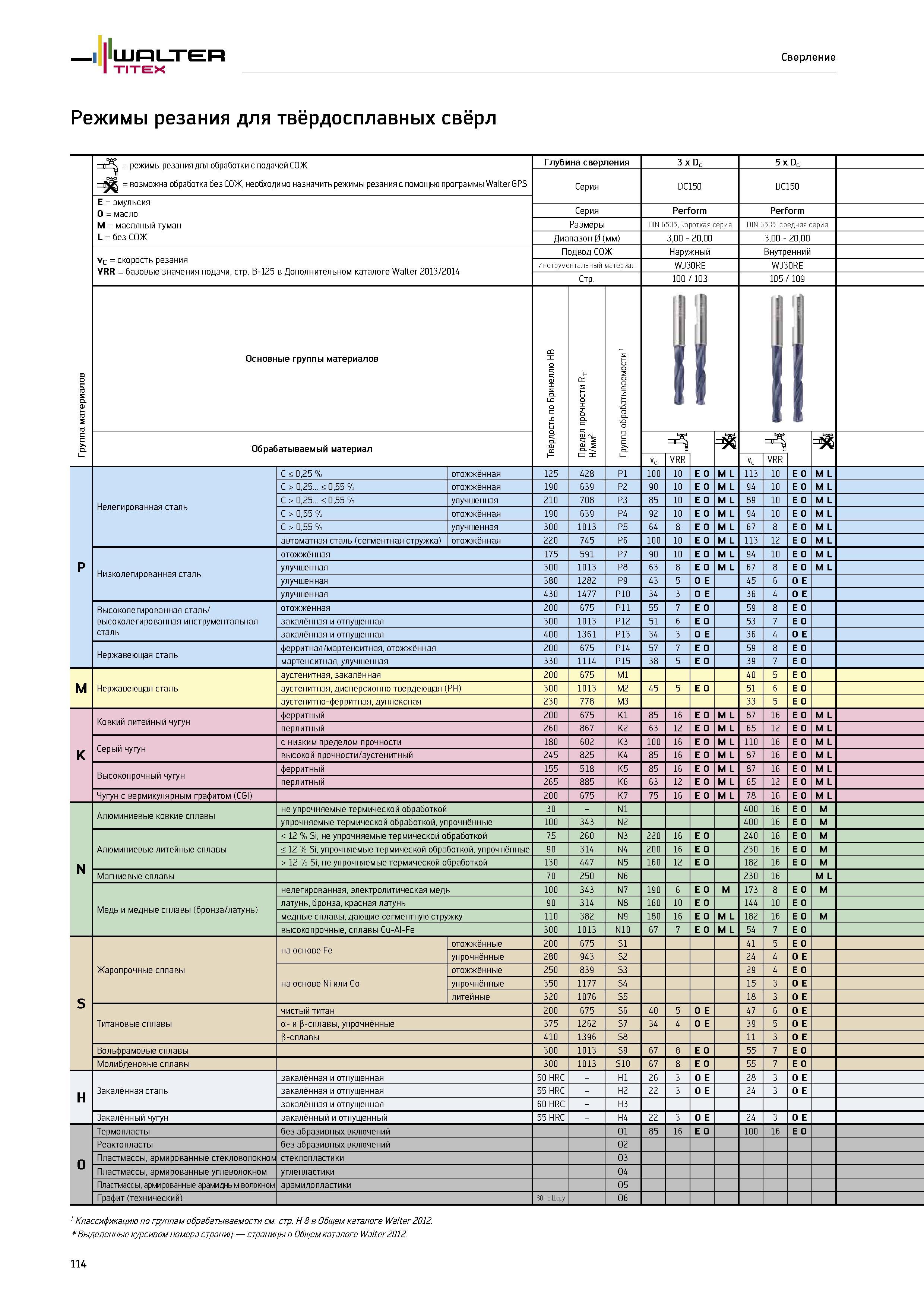

Режимы резания при сверлении различных материалов для твёрдосплавных спиральных свёрл Walter TITEX Глубина сверления 3 x Dc 5 x Dc Серия DC150 DC150 E эмульсия

Режимы резания при сверлении различных материалов для твёрдосплавных спиральных свёрл Walter TITEX Глубина сверления 3 x Dc 5 x Dc Серия DC150 DC150 E эмульсия

Режимы резания при сверлении различных материалов для твёрдосплавных спиральных свёрл Walter TITEX Глубина сверления 3 x Dc 5 x Dc Серия DC150 DC150 E эмульсия O масло M масляный туман L без СОЖ Серия Perform Perform Размеры DIN 6535, короткая серия DIN 6535,средняя серия Диапазон 0 (мм) 3,00 20,00 3,00 20,00 vc скорость резания VRR базовые значения подачи, стр. B-125 в Дополнительном каталоге Walter 2013 / 2014 Подвод СОЖ Наружный Внутренний Инструментальный материал WJ30RE WJ30RE Стр. 100 / 103 105 / 109 Основные группы материалов Твёрдость по Бринеллю HB Предел прочности Rm Н/мм2 Группа обрабатываемости 1 Обрабатываемый материал 3 3 Vc VRR Vc VRR р Нелегированная сталь C < 0,25 % отожжённая 125 428 P1 100 10 E O M L 113 10 E O M L C > 0,25 < 0,55 % отожжённая 190 639 P2 90 10 E O M L 94 10 E O M L C > 0,25 < 0,55 % улучшенная 210 708 P3 85 10 E O M L 89 10 E O M L C > 0,55 % отожжённая 190 639 P4 92 10 E O M L 94 10 E O M L C > 0,55 % улучшенная 300 1013 P5 64 8 E O M L 67 8 E O M L автоматная сталь (сегментная стружка) отожжённая 220 745 P6 100 10 E O M L 113 12 E O M L Низколегированная сталь отожжённая 175 591 P7 90 10 E O M L 94 10 E O M L улучшенная 300 1013 P8 63 8 E O M L 67 8 E O M L улучшенная 380 1282 P9 43 5 O E 45 6 O E улучшенная 430 1477 P10 34 3 O E 36 4 O E Высоколегированная сталь / высоколегированная инструментальная сталь отожжённая 200 675 P11 55 7 E O 59 8 E O закалённая и отпущенная 300 1013 P12 51 6 E O 53 7 E O закалённая и отпущенная 400 1361 P13 34 3 O E 36 4 O E Нержавеющая сталь ферритная / мартенситная, отожжённая 200 675 P14 57 7 E O 59 8 E O мартенситная, улучшенная 330 1114 P15 38 5 E O 39 7 E O M Нержавеющая сталь аустенитная, закалённая 200 675 M1 40 5 E O аустенитная, дисперсионно твердеющая (PH) 300 1013 M2 45 5 E O 51 6 E O аустенитно-ферритная, дуплексная 230 778 M3 33 5 E O K Ковкий литейный чугун ферритный 200 675 K1 85 16 E O M L 87 16 E O M L перлитный 260 867 K2 63 12 E O M L 65 12 E O M L Серый чугун с низким пределом прочности 180 602 K3 100 16 E O M L 110 16 E O M L высокой прочности / аустенитный 245 825 K4 85 16 E O M L 87 16 E O M L Высокопрочный чугун ферритный 155 518 K5 85 16 E O M L 87 16 E O M L перлитный 265 885 K6 63 12 E O M L 65 12 E O M L Чугун с вермикулярным графитом (CGI) 200 675 K7 75 16 E O M L 78 16 E O M L N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 N1 400 16 E O M упрочняемые термической обработкой, упрочнённые 100 343 N2 400 16 E O M Алюминиевые литейные сплавы < 12 % Si, не упрочняемые термической обработкой 75 260 N3 220 16 E O 240 16 E O M < 12 % Si, упрочняемые термической обработкой, упрочнённые 90 314 N4 200 16 E O 230 16 E O M > 12 % Si, не упрочняемые термической обработкой 130 447 N5 160 12 E O 182 16 E O M Магниевые сплавы 70 250 N6 230 16 M L Медь и медные сплавы (бронза / латунь) нелегированная, электролитическая медь 100 343 N7 190 6 E O M 173 E O M латунь, бронза, красная латунь 90 314 N8 160 10 E O 144 10 E O медные сплавы, дающие сегментную стружку 110 382 N9 180 16 E O M L 182 16 E O M высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 67 7 E O M L 54 7 E O S Жаропрочные сплавы на основе Fe отожжённые 200 675 S1 41 E O упрочнённые 280 943 S2 24 4 O E на основе Ni или Co отожжённые 250 839 S3 29 4 E O упрочнённые 350 1177 S4 15 3 O E литейные 320 1076 S5 18 3 O E Титановые сплавы чистый титан 200 675 S6 40 5 O E 47 6 O E а- и в-сплавы, упрочнённые 375 1262 S7 34 4 O E 39 5 O E Р-сплавы 410 1396 S8 11 3 O E Вольфрамовые сплавы 300 1013 S9 67 8 E O 55 7 E O Молибденовые сплавы 300 1013 S10 67 8 E O 55 7 E O H Закалённая сталь закалённая и отпущенная 50 HRC H1 26 3 O E 28 3 O E закалённая и отпущенная 55 HRC H2 22 3 O E 24 3 O E закалённая и отпущенная 60 HRC H3 Закалённый чугун закалённый и отпущенный 55 HRC H4 22 3 O E 24 3 O E O Термопласты без абразивных включений O1 85 16 E O 100 16 E O Реактопласты без абразивных включений O2 Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит (технический) 80 по Шору O6 1 Классификацию по группам обрабатываемости см. стр. H 8 в Общем каталоге Walter 2012. Выделенные курсивом номера страниц страницы в Общем каталоге Walter2012. 114 Сверление Группа материалов режимы резания для обработки с подачей СОЖ = возможна обработка без СОЖ, необходимо назначить режимы1 резания с помощью программы Walter GPS
