Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER | Каталог WALTER 2014 Новая продукция 14-2 (Всего 324 стр.) |
|||||
|
31 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Издание 14-2 Стр.29 |
|||||

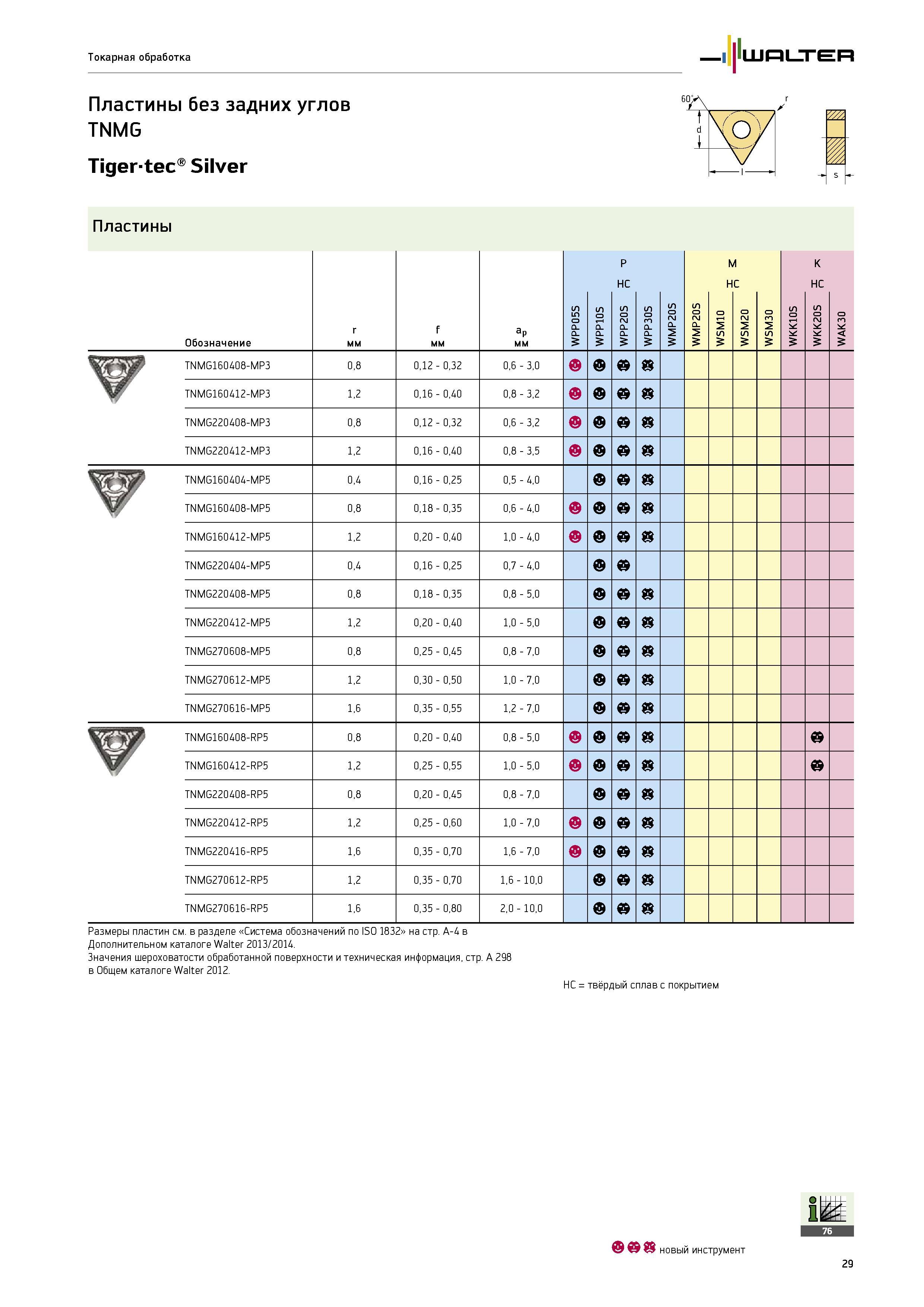

Пластины без задних углов TNMG Tigertec Silver 60 i s Пластины Обозначение r мм f мм aP мм P HC M HC K HC WPP05S WPP10S S 0 P P 5 WPP30S WMP20S WMP20S WSM10 WSMПластины без задних углов TNMG Tigertec Silver 60 i s Пластины Обозначение r мм f мм aP мм P HC M HC K HC WPP05S WPP10S S 0 P P 5 WPP30S WMP20S WMP20S WSM10 WSM20 WSM30 WKK10S WKK20S WAK30 TNMG160408-MP3 0,8 0,12 0,32 0,6 3,0 TNMG160412-MP3 1,2 0,16 0,40 0,8 3,2 TNMG220408-MP3 0,8 0,12 0,32 0,6 3,2 TNMG220412-MP3 1,2 0,16 0,40 0,8 3,5 TNMG160404-MP5 0,4 0,16 0,25 0,5 4,0 c TNMG160408-MP5 0,8 0,18 0,35 0,6 4,0 TNMG160412-MP5 1,2 0,20 0,40 1,0 4,0 TNMG220404-MP5 0,4 0,16 0,25 0,7 4,0 TNMG220408-MP5 0,8 0,18 0,35 0,8 5,0 c TNMG220412-MP5 1,2 0,20 0,40 1,0 5,0 c TNMG270608-MP5 0,8 0,25 0,45 0,8 7,0 c TNMG270612-MP5 1,2 0,30 0,50 1,0 7,0 c TNMG270616-MP5 1,6 0,35 0,55 1,2 7,0 c TNMG160408-RP5 0,8 0,20 0,40 0,8 5,0 b TNMG160412-RP5 1,2 0,25 0,55 1,0 5,0 b TNMG220408-RP5 0,8 0,20 0,45 0,8 7,0 c TNMG220412-RP5 1,2 0,25 0,60 1,0 7,0 TNMG220416-RP5 1,6 0,35 0,70 1,6 7,0 TNMG270612-RP5 1,2 0,35 0,70 1,6 10,0 c TNMG270616-RP5 1,6 0,35 0,80 2,0 10,0 c Размеры пластин см. в разделе Система обозначений по ISO 1832 на стр. A-4 в Дополнительном каталоге Walter 2013 / 2014. Значения шероховатости обработанной поверхности и техническая информация, стр. в Общем каталоге Walter 2012. A 298 HC твёрдый сплав с покрытием c новый инструмент 29 Токарная обработка |
|||||
