76 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Изд. 14-2 Стр.74

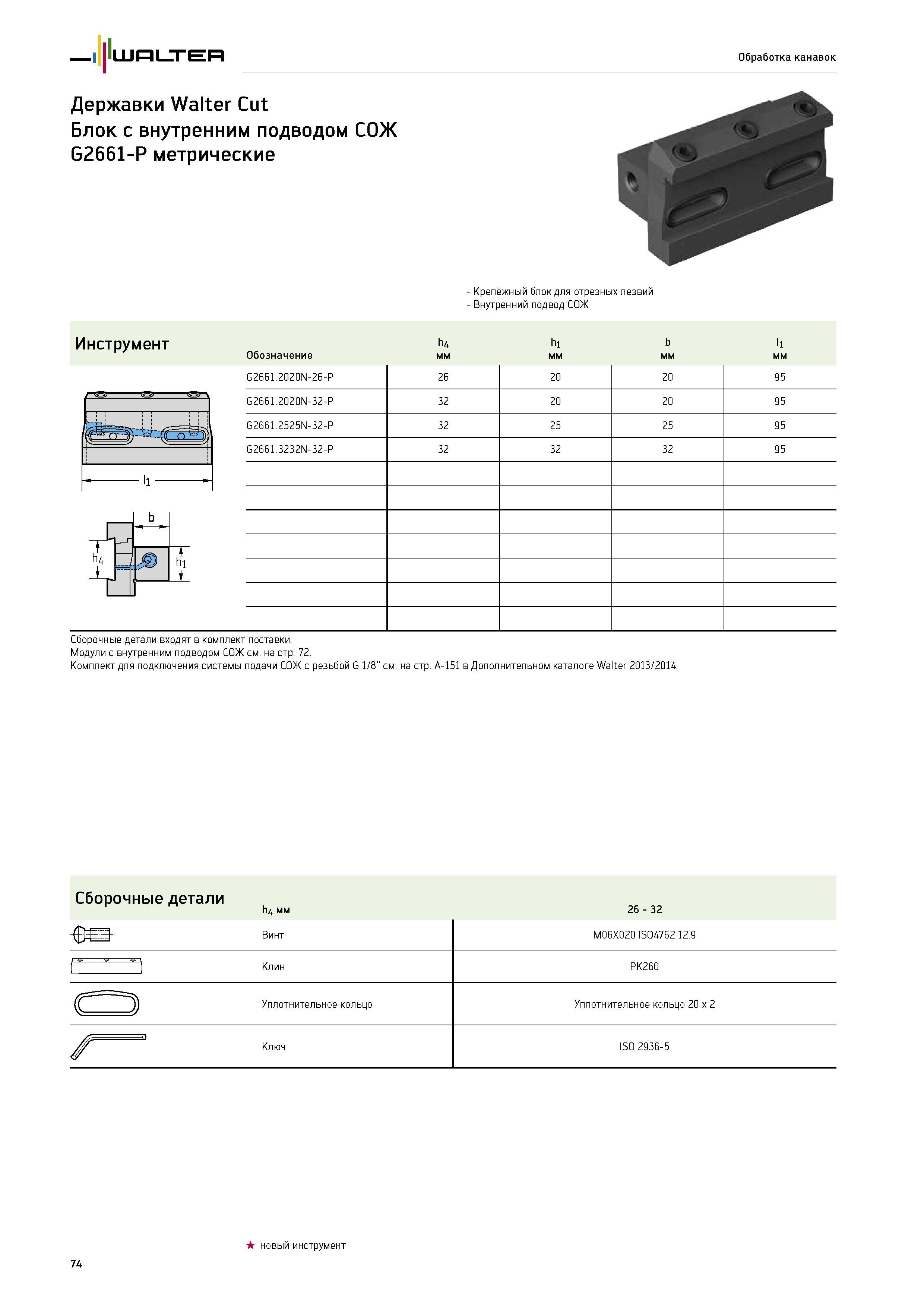

Каталог WALTER 2014 Новая продукция 14-2 Стр. 74 0076 Lab2u Walter Обработка канавок Державки Walter Cut Блок с внутренним подводом СОЖ G2661-P метрические Крепёжный блок для отрезных лезвий Внутренний подвод СОЖ Инструмент h4 h1 b l1 Обозначение мм Ид 1 G2661.2020N-26-P 26 20 20 95 G2661.2020N-32-P 32 20 20 95 G2661.2525N-32-P 32 25 25 95 G2661.3232N-32-P 32 32 32 95 Сборочные детали входят в комплект поставки. Модули с внутренним подводом СОЖ см. на стр. 72. Комплект для подключения системы подачи СОЖ с резьбой G 1/8" см. на стр. A-151 в Дополнительном каталоге Walter 2013 / 2014. Сборочные детали h4 мм 26 32 ФЕЭ Винт M06X020 ISO4762 12.9 Г 1 Клин PK260 <г Уплотнительное кольцо Уплотнительное кольцо 20 x 2 " Ключ ISO 2936-5 74 новый инструмент
