72 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Изд. 14-2 Стр.70

Каталог WALTER 2014 Новая продукция 14-2 Стр. 70 0072 Lab2u

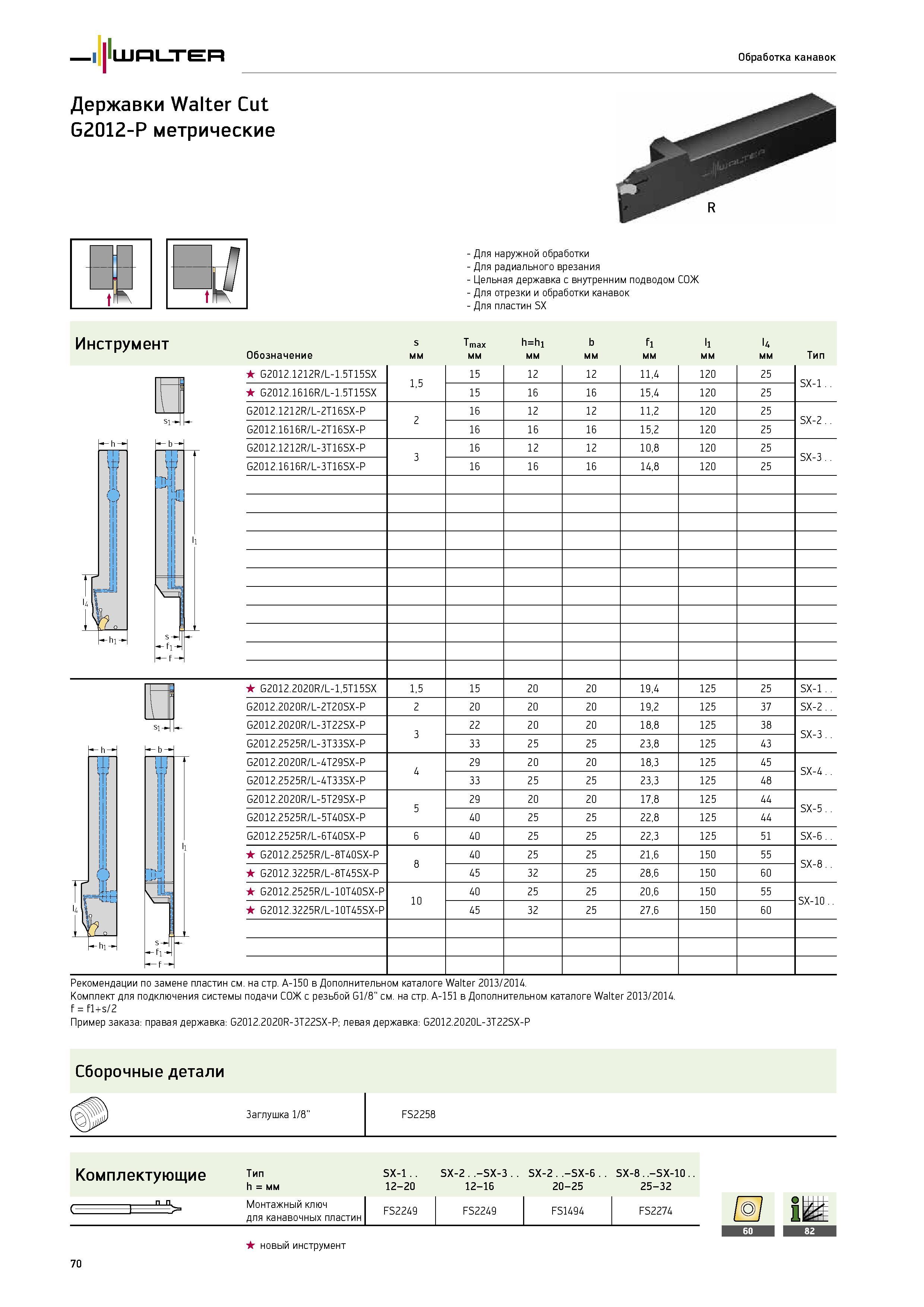

Walter Обработка канавок Державки Walter Cut G2012-P метрические hi \% Для наружной обработки Для радиального врезания Цельная державка с внутренним подводом СОЖ Для отрезки и обработки канавок Для пластин SX Инструмент S Tmax h=h1 b f1 l1 l4 Обозначение мм Тип G2012.1212R/L-1.5T15SX 1,5 15 12 12 11,4 120 25 SX-1.. G2012.1616R/L-1.5T15SX 15 16 16 15,4 120 25 G2012.1212R/L-2T16SX-P 2 16 12 12 11,2 120 25 SX-2.. G2012.1616R/L-2T16SX-P 16 16 16 15,2 120 25 G2012.1212R/L-3T16SX-P 3 16 12 12 10,8 120 25 SX-3.. G2012.1616R/L-3T16SX-P 16 16 16 14,8 120 25 G2012.2020R/L-1,5T15SX 1,5 15 20 20 19,4 125 25 SX-1.. G2012.2020R/L-2T20SX-P 2 20 20 20 19,2 125 37 SX-2.. G2012.2020R/L-3T22SX-P 3 22 20 20 18,8 125 38 SX-3.. G2012.2525R/L-3T33SX-P 33 25 25 23,8 125 43 G2012.2020R/L-4T29SX-P 4 29 20 20 18,3 125 45 SX-4.. G2012.2525R/L-4T33SX-P 33 25 25 23,3 125 48 G2012.2020R/L-5T29SX-P 5 29 20 20 17,8 125 44 SX-5.. G2012.2525R/L-5T40SX-P 40 25 25 22,8 125 44 G2012.2525R/L-6T40SX-P 6 40 25 25 22,3 125 51 SX-6.. G2012.2525R/L-8T40SX-P 8 40 25 25 21,6 150 55 SX-8.. G2012.3225R/L-8T45SX-P 45 32 25 28,6 150 60 G2012.2525R/L-10T40SX-P 10 40 25 25 20,6 150 55 SX-10.. G2012.3225R/L-10T45SX-P 45 32 25 27,6 150 60 Рекомендации по замене пластин см. на стр. A-150 в Дополнительном каталоге Walter 2013 / 2014. Комплект для подключения системы подачи СОЖ с резьбой G1/8" см. на стр. A-151 в Дополнительном каталоге Walter f f1+s / 2 Пример заказа правая державка G2012.2020R-3T22SX-P; левая державка G2012.2020L-3T22SX-P 2013 / 2014. Сборочные детали ( j) Заглушка 1/8" FS2258 Комплектующие Тип h мм SX-1 12-20 SX-2 .-SX-3 12-16 SX-2 .-SX-6 20-25 SX-8 .-SX-10 25-32 1 > "-s- Монтажный ключ для канавочных пластин FS2249 FS2249 FS1494 FS2274 О h ii новый инструмент 70
