286 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Изд. 14-2 Стр.284

Каталог WALTER 2014 Новая продукция 14-2 Стр. 284 0286 Lab2u

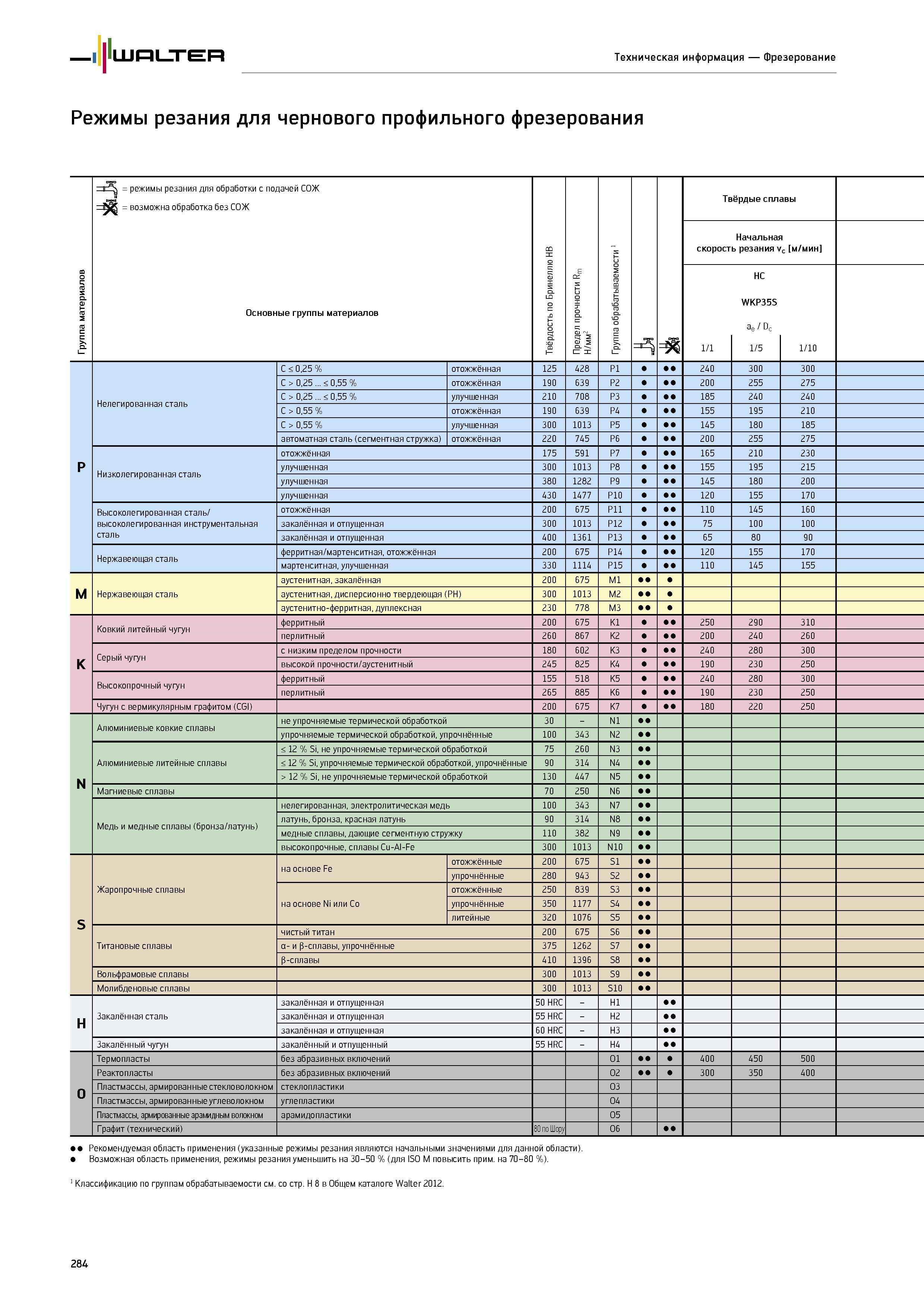

Walter Техническая информация Фрезерование Режимы резания для чернового профильного фрезерования Группа материалов режимы резания для обработки с подачей СОЖ возможна обработка без СОЖ Основные группы материалов Твёрдость по Бринеллю HB Предел прочности Rm Н/мм2 Группа обрабатываемости 1 3 Те скорост 1 / 1 ёрдые спл Начальна резания v HC WKP35S ae / Dc 1 / 5 авы С м/мин 1 / 10 р Нелегированная сталь C < 0,25 % отожжённая 125 428 P1 240 300 300 C > 0,25 < 0,55 % отожжённая 190 639 P2 200 255 275 C > 0,25 < 0,55 % улучшенная 210 708 P3 185 240 240 C > 0,55 % отожжённая 190 639 P4 155 195 210 C > 0,55 % улучшенная 300 1013 P5 145 180 185 автоматная сталь (сегментная стружка) отожжённая 220 745 P6 200 255 275 Низколегированная сталь отожжённая 175 591 P7 165 210 230 улучшенная 300 1013 P8 155 195 215 улучшенная 380 1282 P9 145 180 200 улучшенная 430 1477 P10 120 155 170 Высоколегированная сталь / высоколегированная инструментальная сталь отожжённая 200 675 P11 110 145 160 закалённая и отпущенная 300 1013 P12 75 100 100 закалённая и отпущенная 400 1361 P13 65 80 90 Нержавеющая сталь ферритная / мартенситная, отожжённая 200 675 P14 120 155 170 мартенситная, улучшенная 330 1114 P15 110 145 155 M Нержавеющая сталь аустенитная, закалённая 200 675 M1 аустенитная, дисперсионно твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 K Ковкий литейный чугун ферритный 200 675 K1 250 290 310 перлитный 260 867 K2 200 240 260 Серый чугун с низким пределом прочности 180 602 K3 240 280 300 высокой прочности / аустенитный 245 825 K4 190 230 250 Высокопрочный чугун ферритный 155 518 K5 240 280 300 перлитный 265 885 K6 190 230 250 Чугун с вермикулярным графитом (CGI) 200 675 K7 180 220 250 N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 N1 упрочняемые термической обработкой, упрочнённые 100 343 N2 Алюминиевые литейные сплавы < 12 % Si, не упрочняемые термической обработкой 75 260 N3 < 12 % Si, упрочняемые термической обработкой, упрочнённые 90 314 N4 > 12 % Si, не упрочняемые термической обработкой 130 447 N5 Магниевые сплавы 70 250 N6 Медь и медные сплавы (бронза / латунь) нелегированная, электролитическая медь 100 343 N7 латунь, бронза, красная латунь 90 314 N8 медные сплавы, дающие сегментную стружку 110 382 N9 высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 S Жаропрочные сплавы на основе Fe отожжённые 200 675 S1 упрочнённые 280 943 S2 на основе Ni или Co отожжённые 250 839 S3 упрочнённые 350 1177 S4 литейные 320 1076 S5 Титановые сплавы чистый титан 200 675 S6 а- и р-сплавы, упрочнённые 375 1262 S7 в-сплавы 410 1396 S8 Вольфрамовые сплавы 300 1013 S9 Молибденовые сплавы 300 1013 S10 H Закалённая сталь закалённая и отпущенная 50 HRC H1 закалённая и отпущенная 55 HRC H2 закалённая и отпущенная 60 HRC H3 Закалённый чугун закалённый и отпущенный 55 HRC H4 O Термопласты без абразивных включений O1 400 450 500 Реактопласты без абразивных включений O2 300 350 400 Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит (технический) 80 по Шору O6 Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области). Возможная область применения, режимы резания уменьшить на 30-50 % (для ISO M повысить прим. на 70-80 %). 1 Классификацию по группам обрабатываемости см. со стр. H 8 в Общем каталоге Walter 2012. 284
