282 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Изд. 14-2 Стр.280

Каталог WALTER 2014 Новая продукция 14-2 Стр. 280 0282 Lab2u

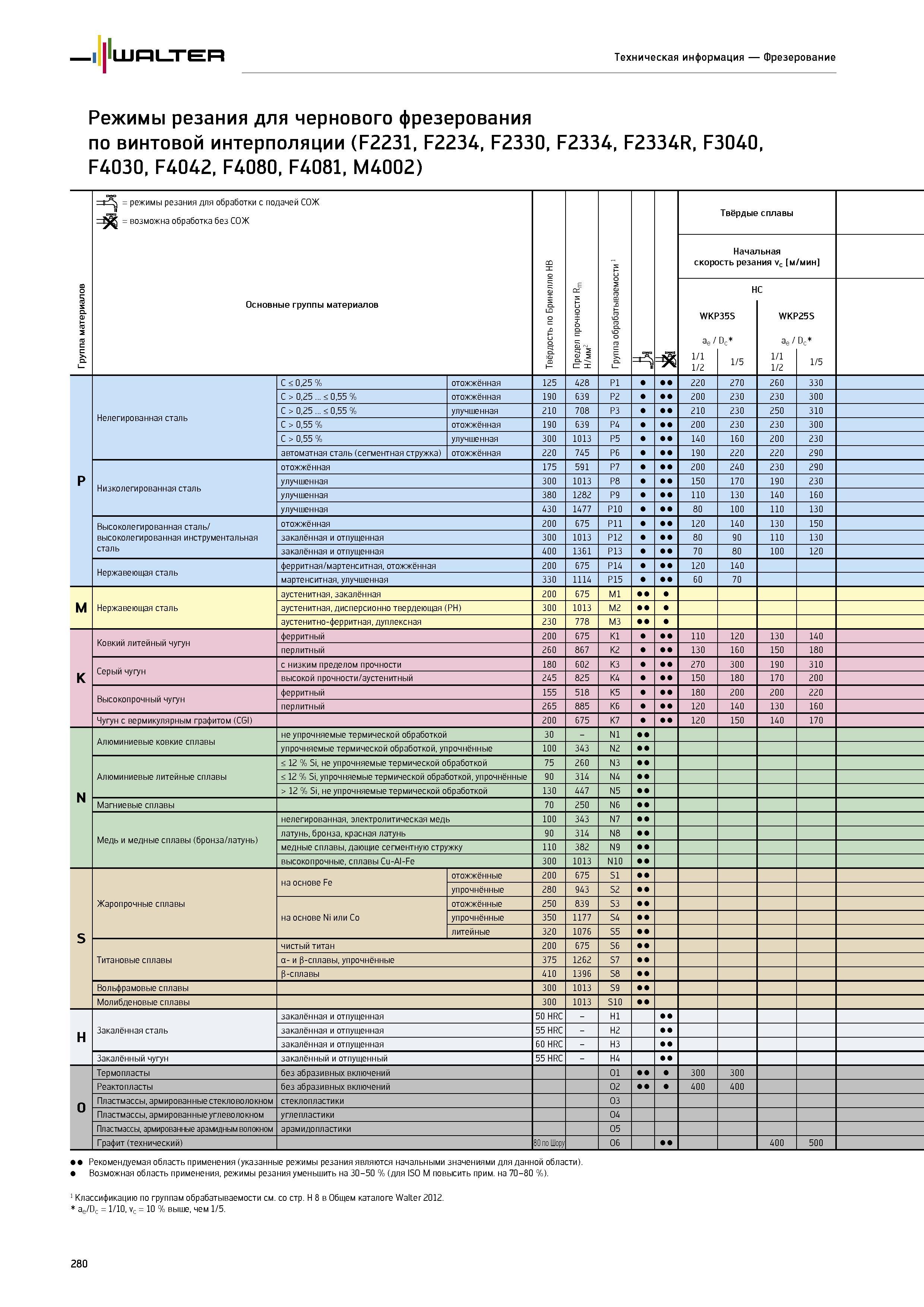

Walter Техническая информация Фрезерование Режимы резания для чернового фрезерования по винтовой интерполяции (F2231, F2234, F2330, F2334, F2334R, F3040, F4030, F4042, F4080, F4081, M4002) Группа материалов режимы резания для обработки с подачей СОЖ возможна обработка без СОЖ Основные группы материалов Твёрдость по Бринеллю HB Предел прочности Rm Н/мм2 Группа обрабатываемости 1 =31 скоро WKF ae / 1 / 1 1 / 2 Твёрдые Начал сть реза H 35S Dc 1 / 5 сплавы 1ьная ния vc м C WKF ae / 1 / 1 1 / 2 / мин 25S Dc 1 / 5 р Нелегированная сталь C < 0,25 % отожжённая 125 428 P1 220 270 260 330 C > 0,25 < 0,55 % отожжённая 190 639 P2 200 230 230 300 C > 0,25 < 0,55 % улучшенная 210 708 P3 210 230 250 310 C > 0,55 % отожжённая 190 639 P4 200 230 230 300 C > 0,55 % улучшенная 300 1013 P5 140 160 200 230 автоматная сталь (сегментная стружка) отожжённая 220 745 P6 190 220 220 290 Низколегированная сталь отожжённая 175 591 P7 200 240 230 290 улучшенная 300 1013 P8 150 170 190 230 улучшенная 380 1282 P9 110 130 140 160 улучшенная 430 1477 P10 80 100 110 130 Высоколегированная сталь / высоколегированная инструментальная сталь отожжённая 200 675 P11 120 140 130 150 закалённая и отпущенная 300 1013 P12 80 90 110 130 закалённая и отпущенная 400 1361 P13 70 80 100 120 Нержавеющая сталь ферритная / мартенситная, отожжённая 200 675 P14 120 140 мартенситная, улучшенная 330 1114 P15 60 70 M Нержавеющая сталь аустенитная, закалённая 200 675 M1 аустенитная, дисперсионно твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 K Ковкий литейный чугун ферритный 200 675 K1 110 120 130 140 перлитный 260 867 K2 130 160 150 180 Серый чугун с низким пределом прочности 180 602 K3 270 300 190 310 высокой прочности / аустенитный 245 825 K4 150 180 170 200 Высокопрочный чугун ферритный 155 518 K5 180 200 200 220 перлитный 265 885 K6 120 140 130 160 Чугун с вермикулярным графитом (CGI) 200 675 K7 120 150 140 170 N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 N1 упрочняемые термической обработкой, упрочнённые 100 343 N2 Алюминиевые литейные сплавы < 12 % Si, не упрочняемые термической обработкой 75 260 N3 < 12 % Si, упрочняемые термической обработкой, упрочнённые 90 314 N4 > 12 % Si, не упрочняемые термической обработкой 130 447 N5 Магниевые сплавы 70 250 N6 Медь и медные сплавы (бронза / латунь) нелегированная, электролитическая медь 100 343 N7 латунь, бронза, красная латунь 90 314 N8 медные сплавы, дающие сегментную стружку 110 382 N9 высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 S Жаропрочные сплавы на основе Fe отожжённые 200 675 S1 упрочнённые 280 943 S2 на основе Ni или Co отожжённые 250 839 S3 упрочнённые 350 1177 S4 литейные 320 1076 S5 Титановые сплавы чистый титан 200 675 S6 а- и в-сплавы, упрочнённые 375 1262 S7 Р-сплавы 410 1396 S8 Вольфрамовые сплавы 300 1013 S9 Молибденовые сплавы 300 1013 S10 H Закалённая сталь закалённая и отпущенная 50 HRC H1 закалённая и отпущенная 55 HRC H2 закалённая и отпущенная 60 HRC H3 Закалённый чугун закалённый и отпущенный 55 HRC H4 O Термопласты без абразивных включений O1 300 300 Реактопласты без абразивных включений O2 400 400 Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит (технический) 80 по Шору O6 400 500 Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области). Возможная область применения, режимы резания уменьшить на 30-50 % (для ISO M повысить прим. на 70-80 %). 1 Классификацию по группам обрабатываемости см. со стр. H 8 в Общем каталоге Walter 2012. ae / Dc 1 / 10, vc 10 % выше, чем 1 / 5. 280
