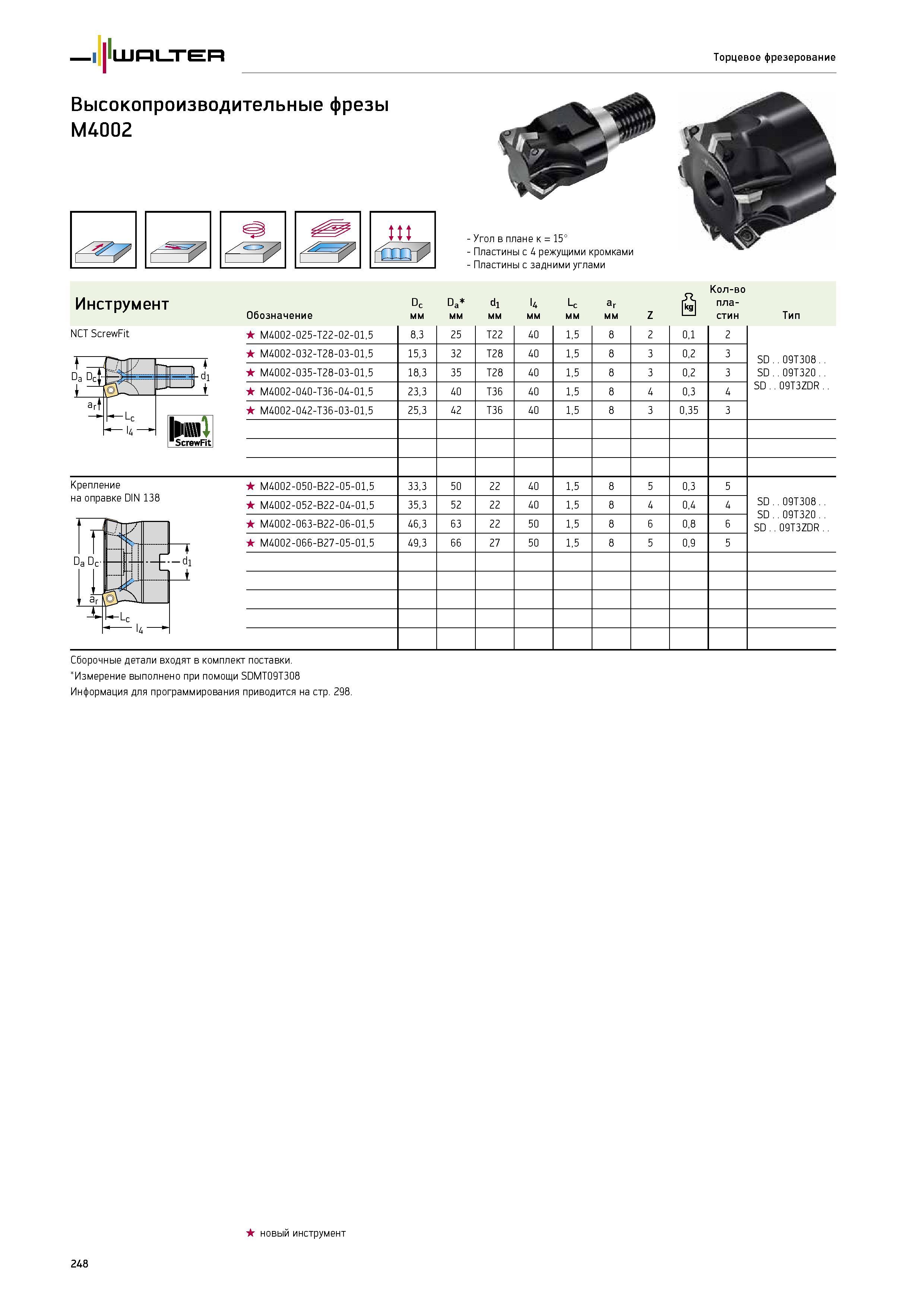

Walter Торцевое фрезерование Высокопроизводительные фрезы M4002 Угол в плане к 15° Пластины с 4 режущими кромками Пластины с задними углами Количество Инструмент Обозначение Dc Da di l4 Lc ar Z fkgl пла- Тип мм 1 1 стин NCT ScrewFit А Da Dc зЕЕз" i1 -Lc l4 " ScrewFit M4002-025-T22-02-01,5 8,3 25 T22 40 1,5 8 2 0,1 2 SD .09T308.. SD .09T320. SD .09T3ZDR.. M4002-032-T28-03-01,5 15,3 32 T28 40 1,5 8 3 0,2 3 M4002-035-T28-03-01,5 18,3 35 T28 40 1,5 8 3 0,2 3 M4002-040-T36-04-01,5 23,3 40 T36 40 1,5 8 4 0,3 4 M4002-042-T36-03-01,5 25,3 42 T36 40 1,5 8 3 0,35 3 M4002-050-B22-05-01,5 33,3 50 22 40 1,5 8 5 0,3 5 SD .09T308.. SD 09T320 SD .09T3ZDR M4002-052-B22-04-01,5 35,3 52 22 40 1,5 8 4 0,4 4 M4002-063-B22-06-01,5 46,3 63 22 50 1,5 8 6 0,8 6 M4002-066-B27-05-01,5 49,3 66 27 50 1,5 8 5 0,9 5 Крепление на оправке DIN 138 Сборочные детали входят в комплект поставки. Измерение выполнено при помощи SDMT09T308 Информация для программирования приводится на стр. 298. гГ a 248 новый инструмент
