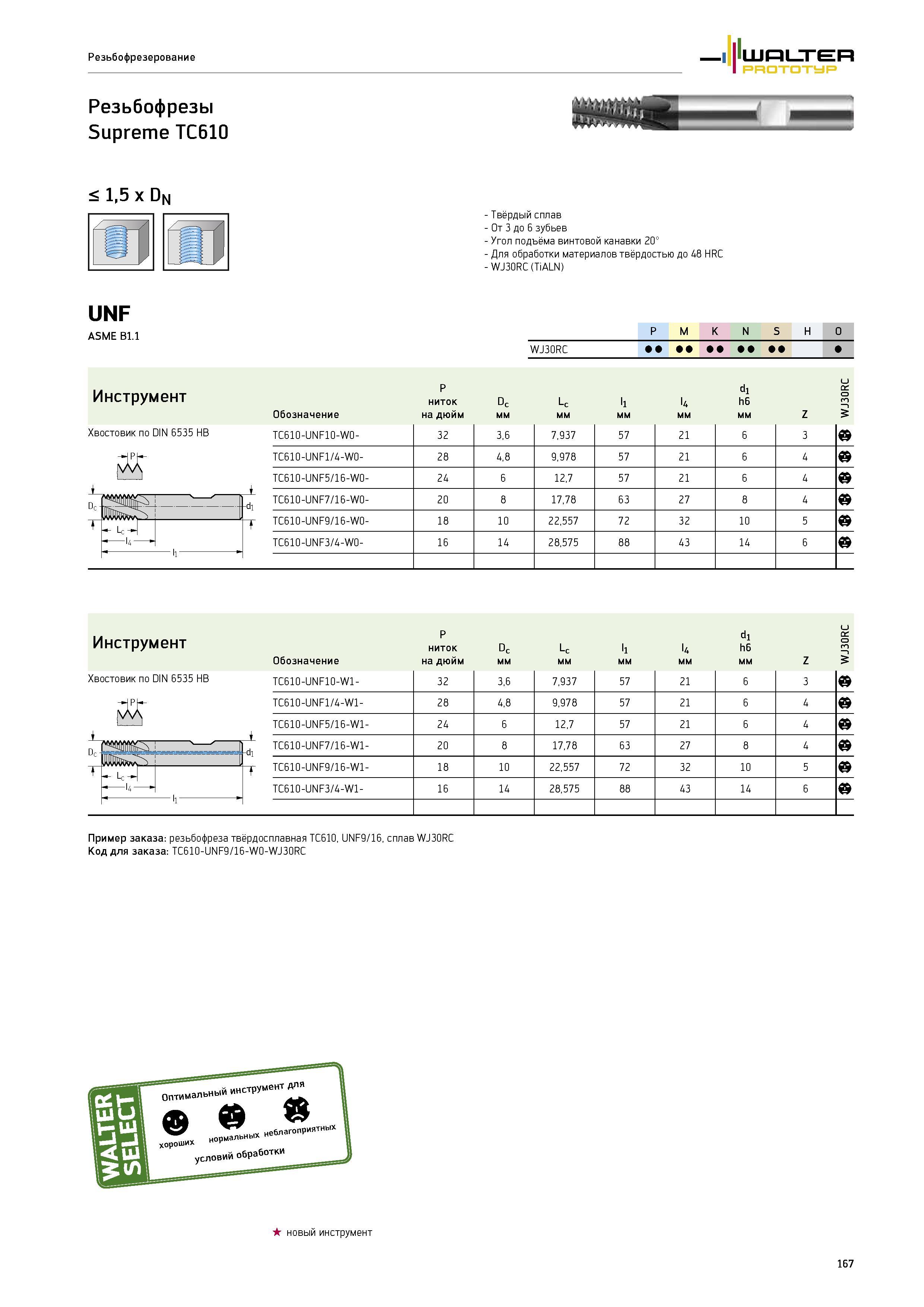

Цельнотвердосплавные дюймовые концевые резьбофрезы Walter Supreme TC610 UNF ASME B1.1 с хвостовиком типа Weldon Для резьбофрезерования материалов твёрдостью до 48 HRC WJ30RC (TiALN) UNF ASME B1.1 P M K N S H O WJ30RC Инструмент P ниток Dc Lc l1 l4 d1 h6 и си о m 5 Обозначение на дюйм мм Z Хвостовик по DIN 6535 HB TC610-UNF10-W0- 32 3,6 7,937 57 21 6 3 b TC610-UNF1 / 4-W0- 28 4,8 9,978 57 21 6 4 b TC610-UNF5 / 16-W0- 24 6 12,7 57 21 6 4 b Пг TC610-UNF7 / 16-W0- 20 8 17,78 63 27 8 4 b - Lr J -j TC610-UNF9 / 16-W0- 18 10 22,557 72 32 10 5 b TC610-UNF3 / 4-W0- 16 14 28,575 88 43 14 6 b Инструмент P ниток Dc Lc l1 U d1 h6 и cc 0 m г Обозначение на дюйм мм Z Хвостовик по DIN 6535 HB & Lc-T TC610-UNF10-W1- 32 3,6 7,937 57 21 6 3 b TC610-UNF1 / 4-W1- 28 4,8 9,978 57 21 6 4 b TC610-UNF5 / 16-W1- 24 6 12,7 57 21 6 4 b TC610-UNF7 / 16-W1- 20 8 17,78 63 27 8 4 b TC610-UNF9 / 16-W1- 18 10 22,557 72 32 10 5 b TC610-UNF3 / 4-W1- 16 14 28,575 88 43 14 6 b Пример заказа резьбофреза твёрдосплавная TC610, UNF9 / 16, сплав WJ30RC Код для заказа TC610-UNF9 / 16-W0-WJ30RC 167 Резьбофрезерование < 1,5 x Dn ii Твёрдый сплав От 3 до 6 зубьев Угол подъёма винтовой канавки 20°
