154 Каталог WALTER 2014 Новая продукция Режущий инструмент и оснастка Изд. 14-2 Стр.152

Каталог WALTER 2014 Новая продукция 14-2 Стр. 152 0154 Lab2u

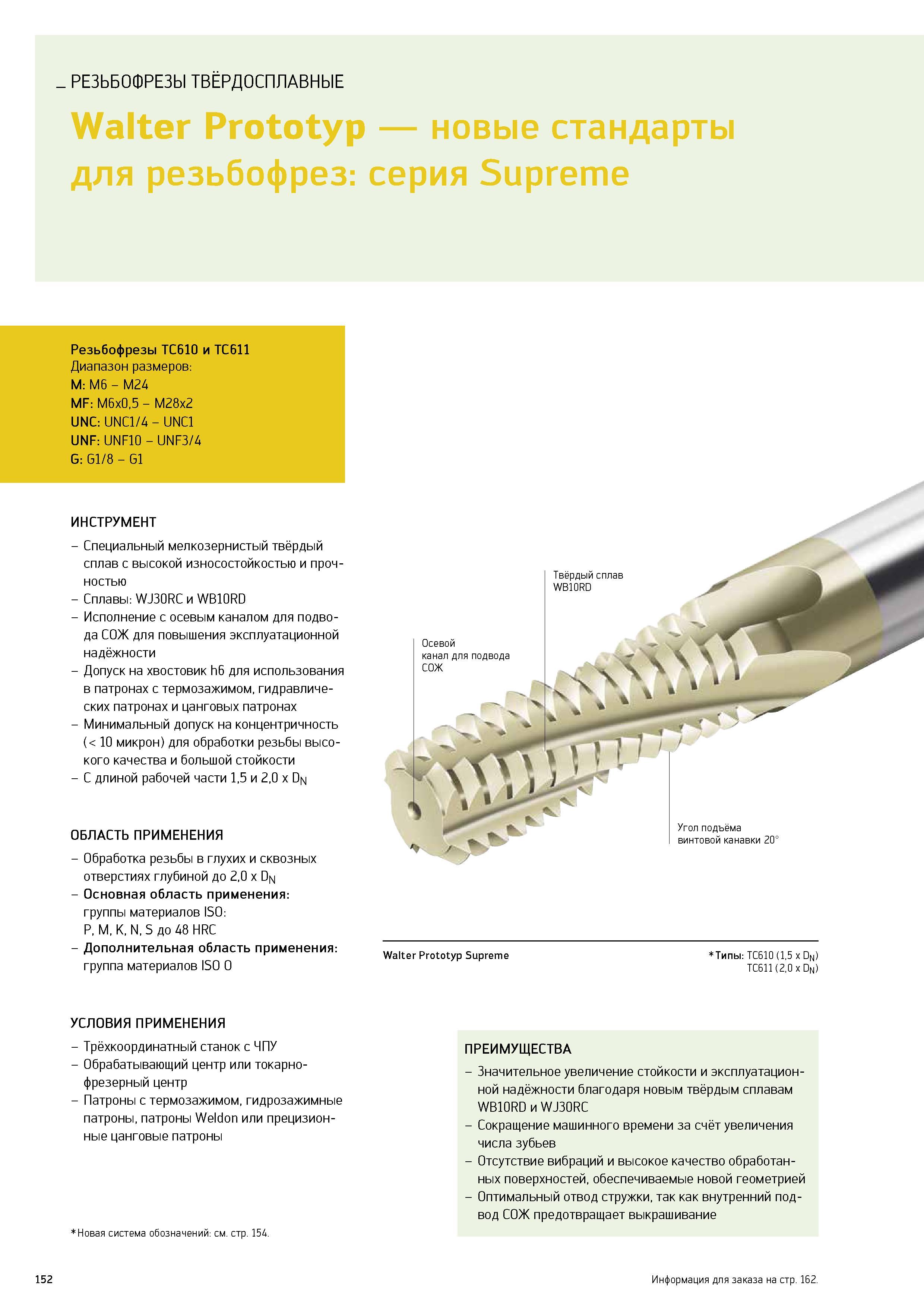

РЕЗЬБОФРЕЗЫ ТВЁРДОСПЛАВНЫЕ Walter Prototyp новые стандарты для резьбофрез серия Supreme Резьбофрезы TC610 и TC611 Диапазон размеров M M6 M24 MF M6x0,5 M28x2 UNC UNC1 / 4 UNC1 UNF UNF10 UNF3 / 4 G G1 / 8 G1 ИНСТРУМЕНТ Специальный мелкозернистый твёрдый сплав с высокой износостойкостью и прочностью Сплавы WJ30RC и WB10RD Исполнение с осевым каналом для подвода СОЖ для повышения эксплуатационной надёжности Допуск на хвостовик h6 для использования в патронах с термозажимом, гидравлических патронах и цанговых патронах Минимальный допуск на концентричность (< 10 микрон) для обработки резьбы высокого качества и большой стойкости С длиной рабочей части 1,5 и 2,0 x Dn ОБЛАСТЬ ПРИМЕНЕНИЯ Обработка резьбы в глухих и сквозных отверстиях глубиной до 2,0 x Dn Основная область применения группы материалов ISO P, M, K, N, S до 48 HRC Дополнительная область применения группа материалов ISO O Осевой канал для подвода СОЖ Твёрдый сплав WB10RD / Угол подъёма винтовой канавки 20° Walter Prototyp Supreme Типы TC610 (1,5 x Dn) TC611 (2,0 x Dn) УСЛОВИЯ ПРИМЕНЕНИЯ Трёхкоординатный станок с ЧПУ Обрабатывающий центр или токарнофрезерный центр Патроны с термозажимом, гидрозажимные патроны, патроны Weldon или прецизионные цанговые патроны Новая система обозначений см. стр. 154. ПРЕИМУЩЕСТВА Значительное увеличение стойкости и эксплуатационной надёжности благодаря новым твёрдым сплавам WB10RD и WJ30RC Сокращение машинного времени за счёт увеличения числа зубьев Отсутствие вибраций и высокое качество обработанных поверхностей, обеспечиваемые новой геометрией Оптимальный отвод стружки, так как внутренний подвод СОЖ предотвращает выкрашивание 152 Информация для заказа на стр. 162.
