2494 Каталог WALTER 2012 Металлорежущий инструмент и оснастка Valenite для станков Стр.G112

Каталог WALTER 2012 Инструмент и оснастка Valenite Стр. G112 2494 ENG Lab2u

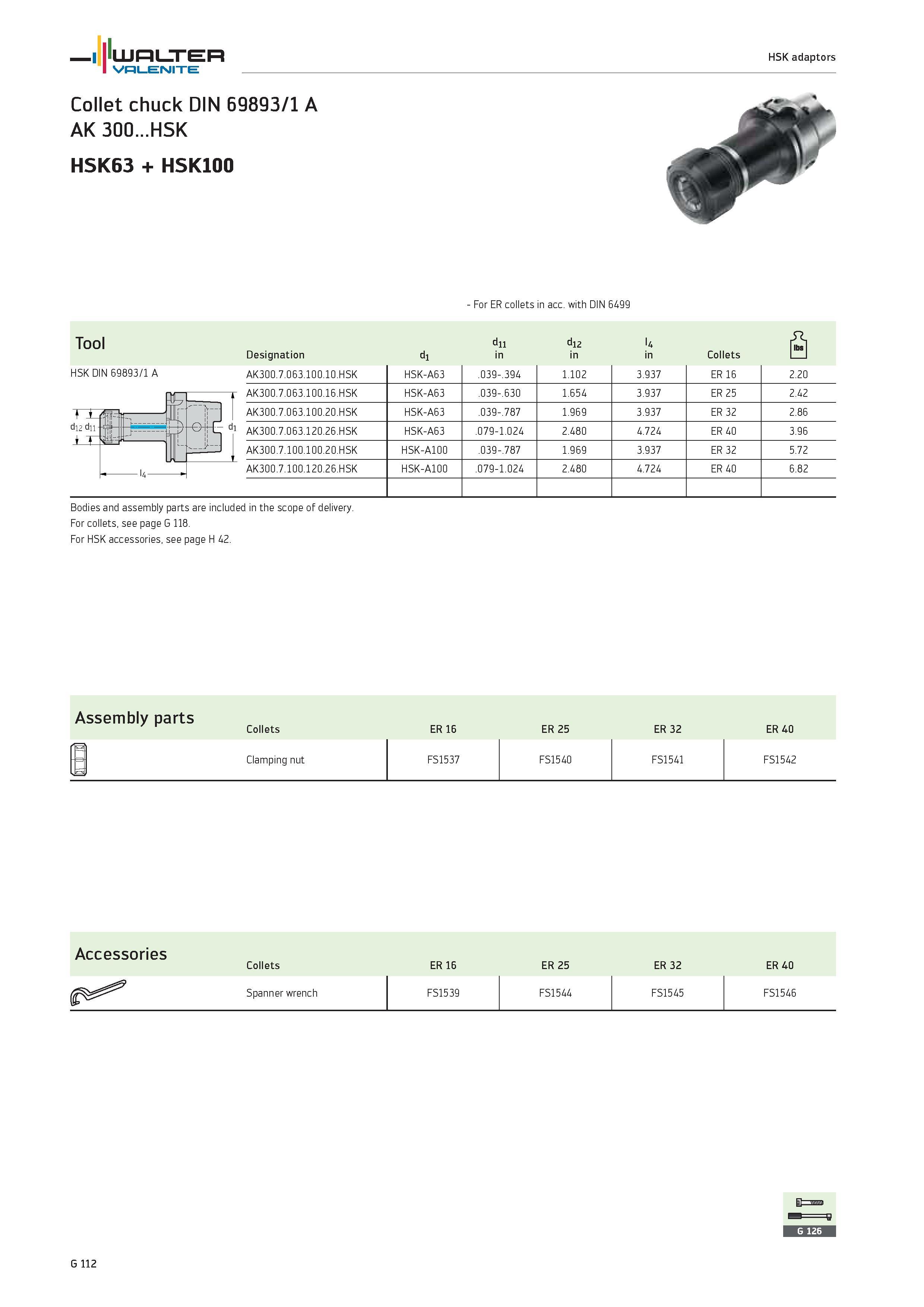

WALTER Valenite HSK adaptors Collet chuck DIN 69893/1 A AK 300...HSK HSK63 + HSK100 Tool dii d12 l4 Mini Designation di in Collets 1 1 AK300.7.063.100.10.HSK HSK-A63 .039-.394 1.102 3.937 ER 16 2.20 AK300.7.063.100.16.HSK HSK-A63 039-.630 1.654 3.937 ER 25 2.42 AK300.7.063.100.20.HSK HSK-A63 039-.787 1.969 3.937 ER 32 2.86 AK300.7.063.120.26.HSK HSK-A63 .079-1.024 2.480 4.724 ER 40 3.96 AK300.7.100.100.20.HSK HSK-A100 .039- 787 1.969 3.937 ER 32 5.72 AK300.7.100.120.26.HSK HSK-A100 .079-1.024 2.480 4.724 ER 40 6.82 Bodies and assembly parts are included in the scope of delivery. For collets, see page G 118. For HSK accessories, see page H 42. Assembly parts Collets ER 16 ER 25 ER 32 ER 40 Clamping nut FS1537 FS1540 FS1541 FS1542 Accessories Collets ER 16 ER 25 ER 32 ER 40 Spanner wrench FS1539 FS1544 FS1545 FS1546 HSK DIN 69893/1 A G 112
