WALTER | Каталог WALTER 2012 Инструмент и оснастка Valenite (Всего 2590 стр.) |
|||||

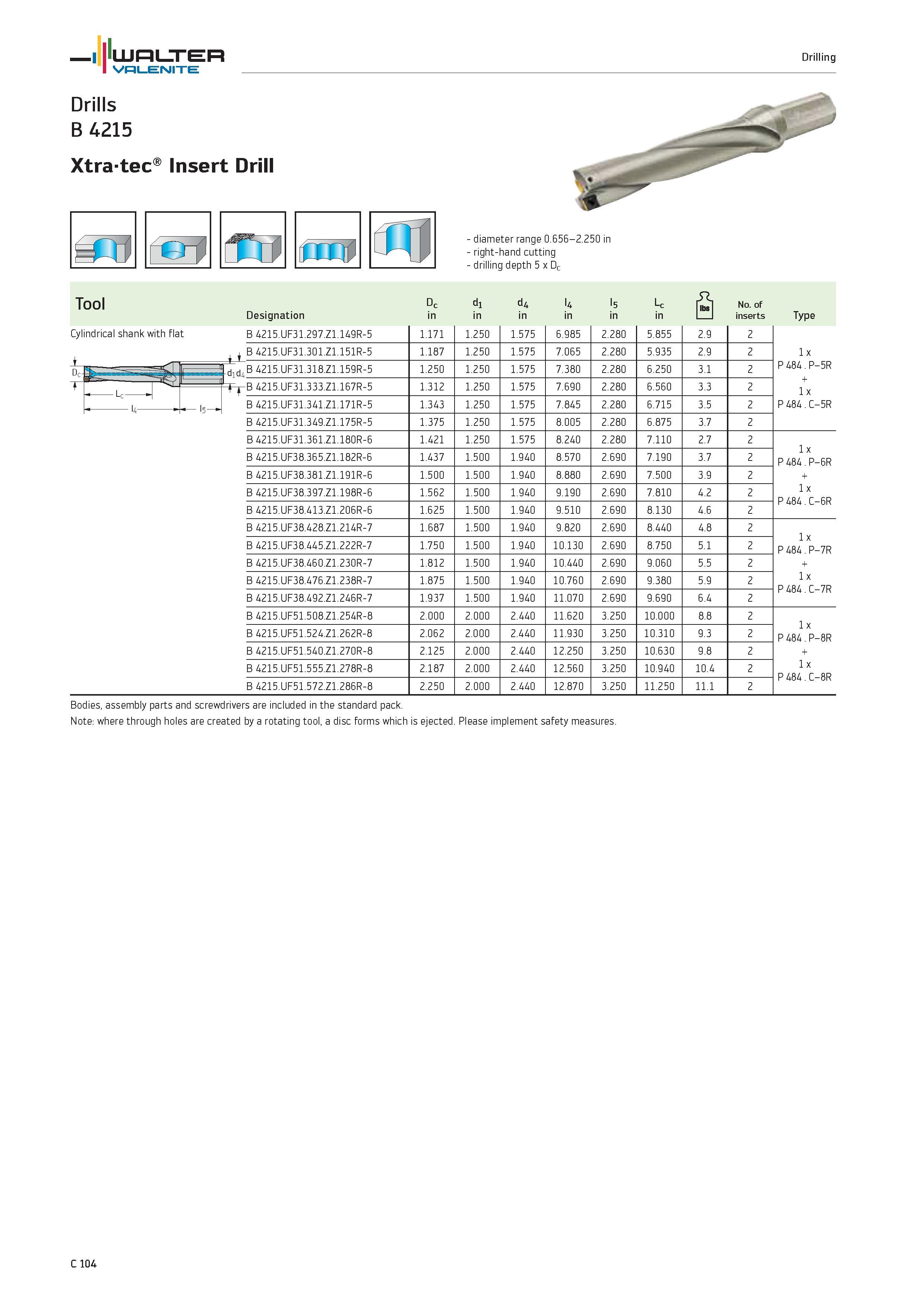

1006 Каталог WALTER 2012 Металлорежущий инструмент и оснастка Valenite для станков Стр.C104 |
|||||
Каталог WALTER 2012 Инструмент и оснастка Valenite Стр. C104 1006 ENG Lab2u WALTER Valenite Drills B 4215 Xtra-tec Insert Drill Drilling re oxjp an diameter range 0.656-2.250 in right-hand cutting drilling depth 5 x Dc Tool Dc d1 d4 l4 l5 Lc bsl No of Designation in 1 inserts Type Cylindrical shank with flat L B 4215.UF31.297.Z1.149R-5 1.171 1.250 1.575 6.985 2.280 5.855 2.9 2 1 x P 484.P-5R + 1 x P 484.C-5R B 4215.UF31.301.Z1.151R-5 1.187 1.250 1.575 7.065 2.280 5.935 2.9 2 B 4215.UF31.318.Z1.159R-5 1.250 1.250 1.575 7.380 2.280 6.250 3.1 2 B 4215.UF31.333.Z1.167R-5 1.312 1.250 1.575 7.690 2.280 6.560 3.3 2 B 4215.UF31.341.Z1.171R-5 1.343 1.250 1.575 7.845 2.280 6.715 3.5 2 B 4215.UF31.349.Z1.175R-5 1.375 1.250 1.575 8.005 2.280 6.875 3.7 2 B 4215.UF31.361.Z1.180R-6 1.421 1.250 1.575 8.240 2.280 7.110 2.7 2 1 x P 484.P-6R + 1 x P 484.C-6R B 4215.UF38.365.Z1.182R-6 1.437 1.500 1.940 8.570 2.690 7.190 3.7 2 B 4215.UF38.381.Z1.191R-6 1.500 1.500 1.940 8.880 2.690 7.500 3.9 2 B 4215.UF38.397.Z1.198R-6 1.562 1.500 1.940 9.190 2.690 7.810 4.2 2 B 4215.UF38.413.Z1.206R-6 1.625 1.500 1.940 9.510 2.690 8.130 4.6 2 B 4215.UF38.428.Z1.214R-7 1.687 1.500 1.940 9.820 2.690 8.440 4.8 2 1 x P 484.P-7R + 1 x P 484.C-7R B 4215.UF38.445.Z1.222R-7 1.750 1.500 1.940 10.130 2.690 8.750 5.1 2 B 4215.UF38.460.Z1.230R-7 1.812 1.500 1.940 10.440 2.690 9.060 5.5 2 B 4215.UF38.476.Z1.238R-7 1.875 1.500 1.940 10.760 2.690 9.380 5.9 2 B 4215.UF38.492.Z1.246R-7 1.937 1.500 1.940 11.070 2.690 9.690 6.4 2 B 4215.UF51.508.Z1.254R-8 2.000 2.000 2.440 11.620 3.250 10.000 8.8 2 1 x P 484.P-8R + 1 x P 484.C-8R B 4215.UF51.524.Z1.262R-8 2.062 2.000 2.440 11.930 3.250 10.310 9.3 2 B 4215.UF51.540.Z1.270R-8 2.125 2.000 2.440 12.250 3.250 10.630 9.8 2 B 4215.UF51.555.Z1.278R-8 2.187 2.000 2.440 12.560 3.250 10.940 10.4 2 B 4215.UF51.572.Z1.286R-8 2.250 2.000 2.440 12.870 3.250 11.250 11.1 2 Bodies, assembly parts and screwdrivers are included in the standard pack. Note where through holes are created by a rotating tool, a disc forms which is ejected. Please implement safety measures. C 104 |
|||||
