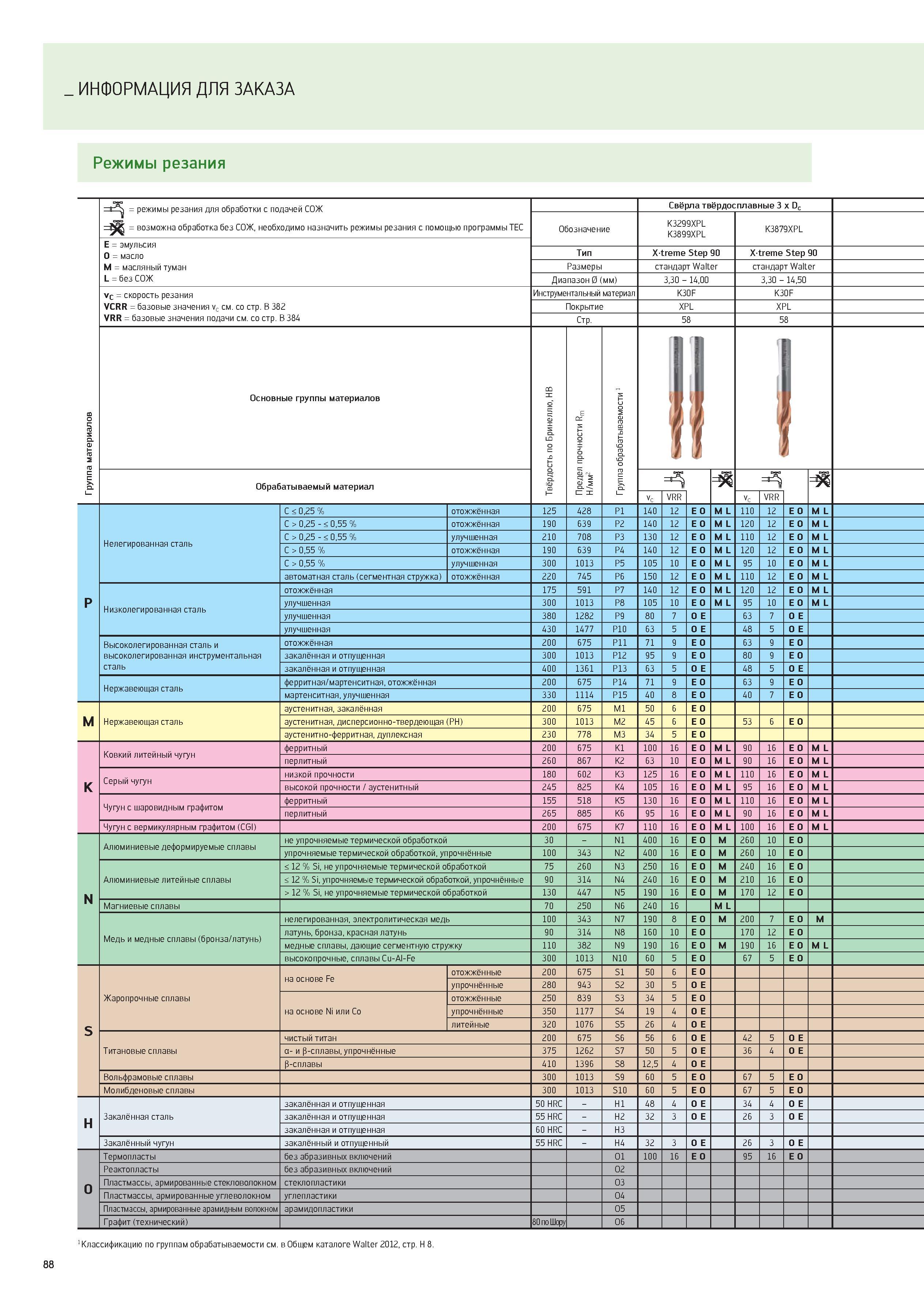

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Режимы резания Группа материалов =0=5 = режимы резания для обработки с подачей СОЖ = возможна обработка без СОЖ, необходимо назначить режимы резания с помощью программы TEC Свёрла твёрдосплавные 3 x Dc Обозначение K3299XPL K3899XPL K3879XPL E = эмульсия O = масло M = масляный туман L = без СОЖ Тип Xtreme Step 90 Xtreme Step 90 Размеры стандарт Walter стандарт Walter Диапазон 0 (мм) 3,30 - 14,00 3,30 - 14,50 vc = скорость резания VCRR = базовые значения vc см. со стр. B 382 VRR = базовые значения подачи см. со стр. B 384 Инструментальный материал K30F K30F Покрытие XPL XPL Стр. 58 58 Основные группы материалов Твёрдость по Бринеллю, HB Е СС ос н ч о л Ш "ч ч s ср 2 С Г Группа обрабатываемости 1 : 1 Обрабатываемый материал = 3 = 3 Vc VRR Vc VRR р Нелегированная сталь C < 0,25 % отожжённая 125 428 P1 140 12 E O M L 110 12 E O M L C > 0,25 - < 0,55 % отожжённая 190 639 P2 140 12 E O M L 120 12 E O M L C > 0,25 - < 0,55 % улучшенная 210 708 P3 130 12 E O M L 110 12 E O M L C > 0,55 % отожжённая 190 639 P4 140 12 E O M L 120 12 E O M L C > 0,55 % улучшенная 300 1013 P5 105 10 E O M L 95 10 E O M L автоматная сталь (сегментная стружка) отожжённая 220 745 P6 150 12 E O M L 110 12 E O M L Низколегированная сталь отожжённая 175 591 P7 140 12 E O M L 120 12 E O M L улучшенная 300 1013 P8 105 10 E O M L 95 10 E O M L улучшенная 380 1282 P9 80 7 O E 63 O E улучшенная 430 1477 P10 63 5 O E 48 5 O E Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 675 P11 71 9 E O 63 E O закалённая и отпущенная 300 1013 P12 95 9 E O 80 E O закалённая и отпущенная 400 1361 P13 63 5 O E 48 5 O E Нержавеющая сталь ферритная/мартенситная, отожжённая 200 675 P14 71 9 E O 63 E O мартенситная, улучшенная 330 1114 P15 40 8 E O 40 E O M Нержавеющая сталь аустенитная, закалённая 200 675 M1 50 6 E O аустенитная, дисперсионно-твердеющая (PH) 300 1013 M2 45 6 E O 53 E O аустенитно-ферритная, дуплексная 230 778 M3 34 5 E O K Ковкий литейный чугун ферритный 200 675 K1 100 16 E O M L 90 16 E O M L перлитный 260 867 K2 63 10 E O M L 90 16 E O M L Серый чугун низкой прочности 180 602 K3 5 2 16 E O M L 110 16 E O M L высокой прочности / аустенитный 245 825 K4 105 16 E O M L 95 16 E O M L Чугун с шаровидным графитом ферритный 155 518 K5 130 16 E O M L 110 16 E O M L перлитный 265 885 K6 95 16 E O M L 90 16 E O M L Чугун с вермикулярным графитом (CGI) 200 675 K7 110 16 E O M L 100 16 E O M L N Алюминиевые деформируемые сплавы не упрочняемые термической обработкой 30 - N1 400 16 E O M 260 10 E O упрочняемые термической обработкой, упрочнённые 100 343 N2 400 16 E O M 260 10 E O Алюминиевые литейные сплавы < 12 % Si, не упрочняемые термической обработкой 75 260 N3 250 16 E O M 240 16 E O < 12 % Si, упрочняемые термической обработкой, упрочнённые 90 4 31 N4 240 16 E O M 210 16 E O > 12 % Si, не упрочняемые термической обработкой 130 447 N5 190 16 E O M 170 12 E O Магниевые сплавы 70 250 N6 240 16 M L Медь и медные сплавы (бронза/латунь) нелегированная,электролитическая медь 100 343 N7 190 8 E O M 200 E O M латунь, бронза, красная латунь 90 4 31 N8 160 10 E O 170 12 E O медные сплавы, дающие сегментную стружку 110 382 N9 190 16 E O M 190 16 E O M L высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 60 5 E O 67 5 E O S Жаропрочные сплавы на основе Fe отожжённые 200 675 S1 50 6 E O упрочнённые 280 943 S2 30 5 O E на основе Ni или Co отожжённые 250 839 S3 34 5 E O упрочнённые 350 1177 S4 19 4 O E литейные 320 1076 S5 26 4 O E Титановые сплавы чистый титан 200 675 S6 56 6 O E 42 5 O E а- и в-сплавы, упрочнённые 375 1262 S7 50 5 O E 36 4 O E в-сплавы 410 1396 S8 12,5 4 O E Вольфрамовые сплавы 300 1013 S9 60 5 E O 67 5 E O Молибденовые сплавы 300 1013 S10 60 5 E O 67 5 E O H Закалённая сталь закалённая и отпущенная 50 HRC - H1 48 4 O E 34 4 O E закалённая и отпущенная 55 HRC - H2 32 3 O E 26 3 O E закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённый и отпущенный 55 HRC - H4 32 3 O E 26 3 O E O Термопласты без абразивных включений O1 100 16 E O 95 16 E O Реактопласты без абразивных включений O2 Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит (технический) 80 по Шору O6 1 Классификацию по группам обрабатываемости см. в Общем каталоге Walter 2012, стр. H 8. 88
