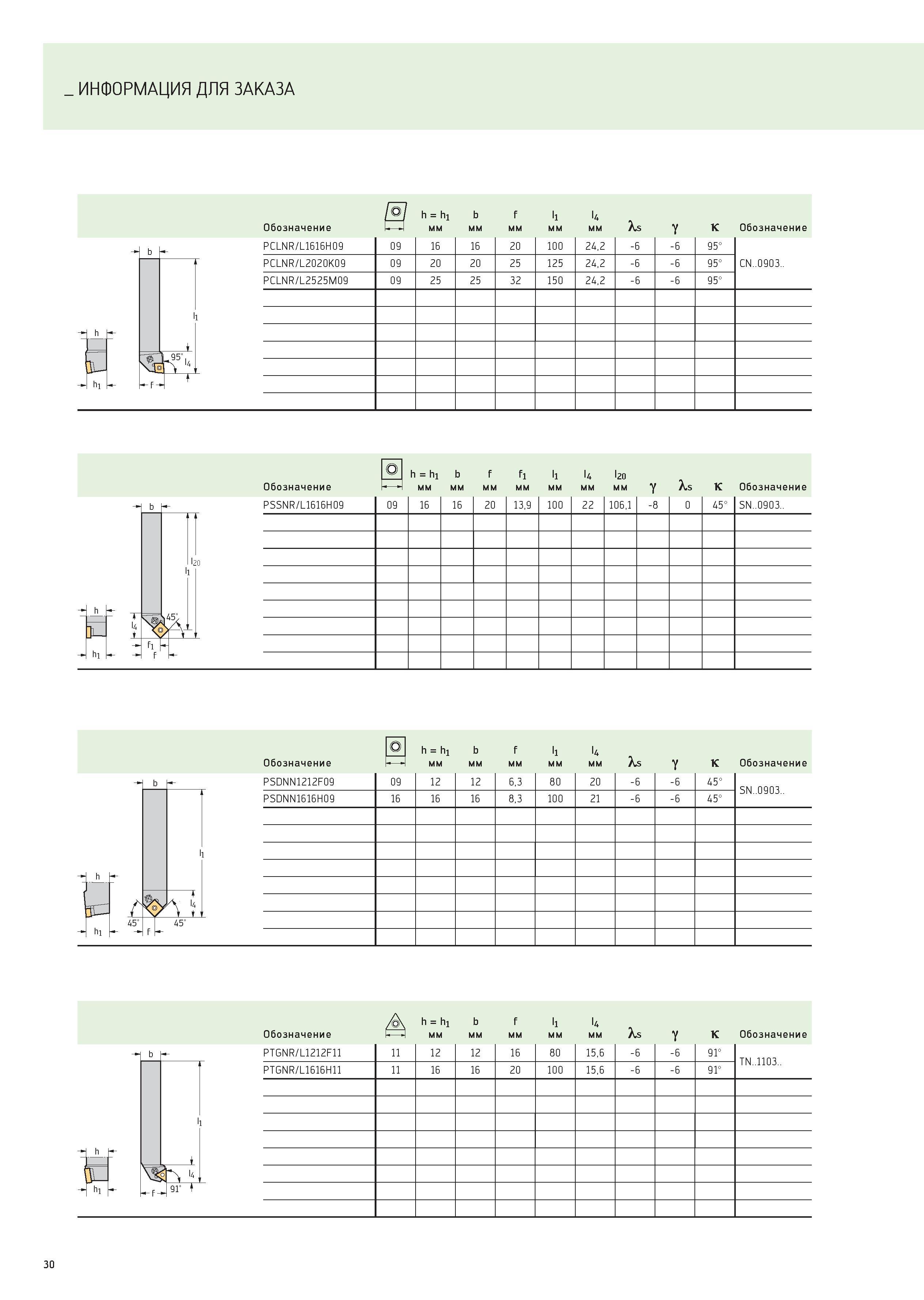

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА M h = h b f l1 U Xs Обозначение U -J мм Y К Обозначение им hi b - a li i K5'4„ PCLNR/L1616H09 09 16 16 20 100 24,2 -6 -6 95° CN..0903.. PCLNR/L2020K09 09 20 20 25 125 24,2 -6 -6 95° PCLNR/L2525M09 09 25 25 32 150 24,2 -6 -6 95° h О h = h1 b f f1 li l4 I20 Обозначение 1 мм Y Xs К Обозначение l2C f к PSSNR/L1616H09 09 16 16 20 13,9 100 22 106,1 -8 0 45° SN..0903.. b О h = h1 b f li u Обозначение мм Xs Y К Обозначение ПИ hi I PSDNN1212F09 09 12 12 6,3 80 20 -6 -6 45° SN..0903.. PSDNN1616H09 16 16 16 8,3 100 21 -6 -6 45° b A h = h1 b f li u Xs Обозначение f i мм Y К Обозначение 91° Г PTGNR/L1212F11 11 12 12 16 80 15,6 -6 -6 91° TN..1103.. PTGNR/L1616H11 11 16 16 20 100 15,6 -6 -6 91° b - 30
