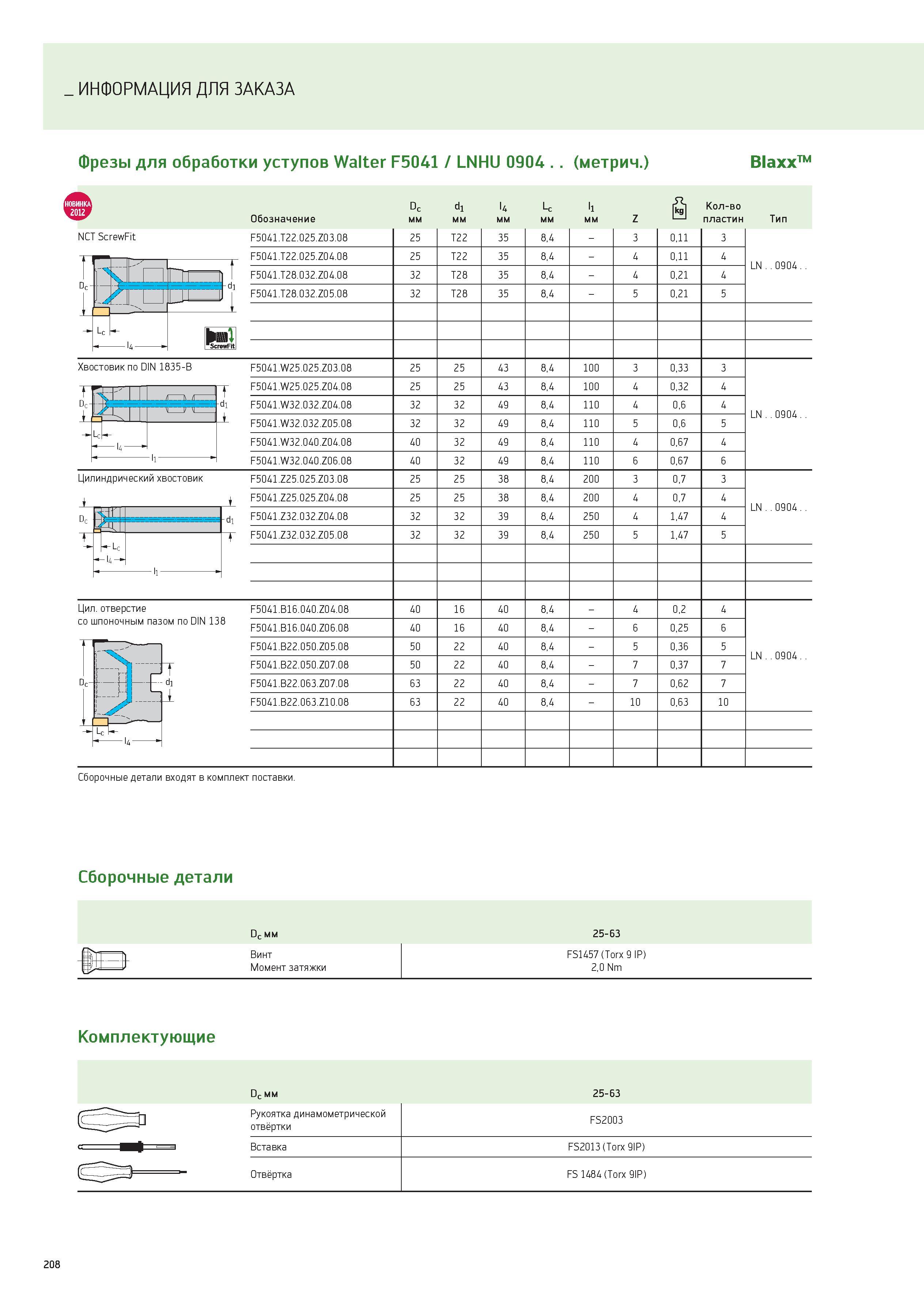

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Фрезы для обработки уступов Walter F5041 / LNHU 0904 . . (метрич.) Blaxx Dc dl l4 Lc ll Количество Обозначение мм Z пластин Тип NCT ScrewFit F5041.T22.025.Z03.08 25 T22 35 8,4 - 3 0,11 3 LN . . 0904 . . F5041.T22.025.Z04.08 25 T22 35 8,4 - 4 0,11 4 F5041.T28.032.Z04.08 32 T28 35 8,4 - 4 0,21 4 F5041.T28.032.Z05.08 32 T28 35 8,4 - 5 0,21 5 F5041.W25.025.Z03.08 25 25 43 8,4 100 3 0,33 3 LN . . 0904 . . F5041.W25.025.Z04.08 25 25 43 8,4 100 4 0,32 4 F5041.W32.032.Z04.08 32 32 49 8,4 110 4 0,6 4 F5041.W32.032.Z05.08 32 32 49 8,4 110 5 0,6 5 F5041.W32.040.Z04.08 40 32 49 8,4 110 4 0,67 4 F5041.W32.040.Z06.08 40 32 49 8,4 110 6 0,67 6 F5041.Z25.025.Z03.08 25 25 38 8,4 200 3 0,7 3 LN . . 0904 . . F5041.Z25.025.Z04.08 25 25 38 8,4 200 4 0,7 4 F5041.Z32.032.Z04.08 32 32 39 8,4 250 4 1,47 4 F5041.Z32.032.Z05.08 32 32 39 8,4 250 5 1,47 5 F5041.B16.040.Z04.08 40 16 40 8,4 - 4 0,2 4 LN . . 0904 . . F5041.B16.040.Z06.08 40 16 40 8,4 - 6 0,25 6 F5041.B22.050.Z05.08 50 22 40 8,4 - 5 0,36 5 F5041.B22.050.Z07.08 50 22 40 8,4 - 7 0,37 7 F5041.B22.063.Z07.08 63 22 40 8,4 - 7 0,62 7 F5041.B22.063.Z10.08 63 22 40 8,4 - 10 0,63 10 Хвостовик по DIN 1835-B Цилиндрический хвостовик ±_ Dc Т Ш т -di Цил. отверстие со шпоночным пазом по DIN 138 Сборочные детали входят в комплект поставки. Сборочные детали Dc мм 25-63 FS1457 (Torx 9 IP) винт 2,0 Nm Комплектующие Dc мм 25-63 L 208
