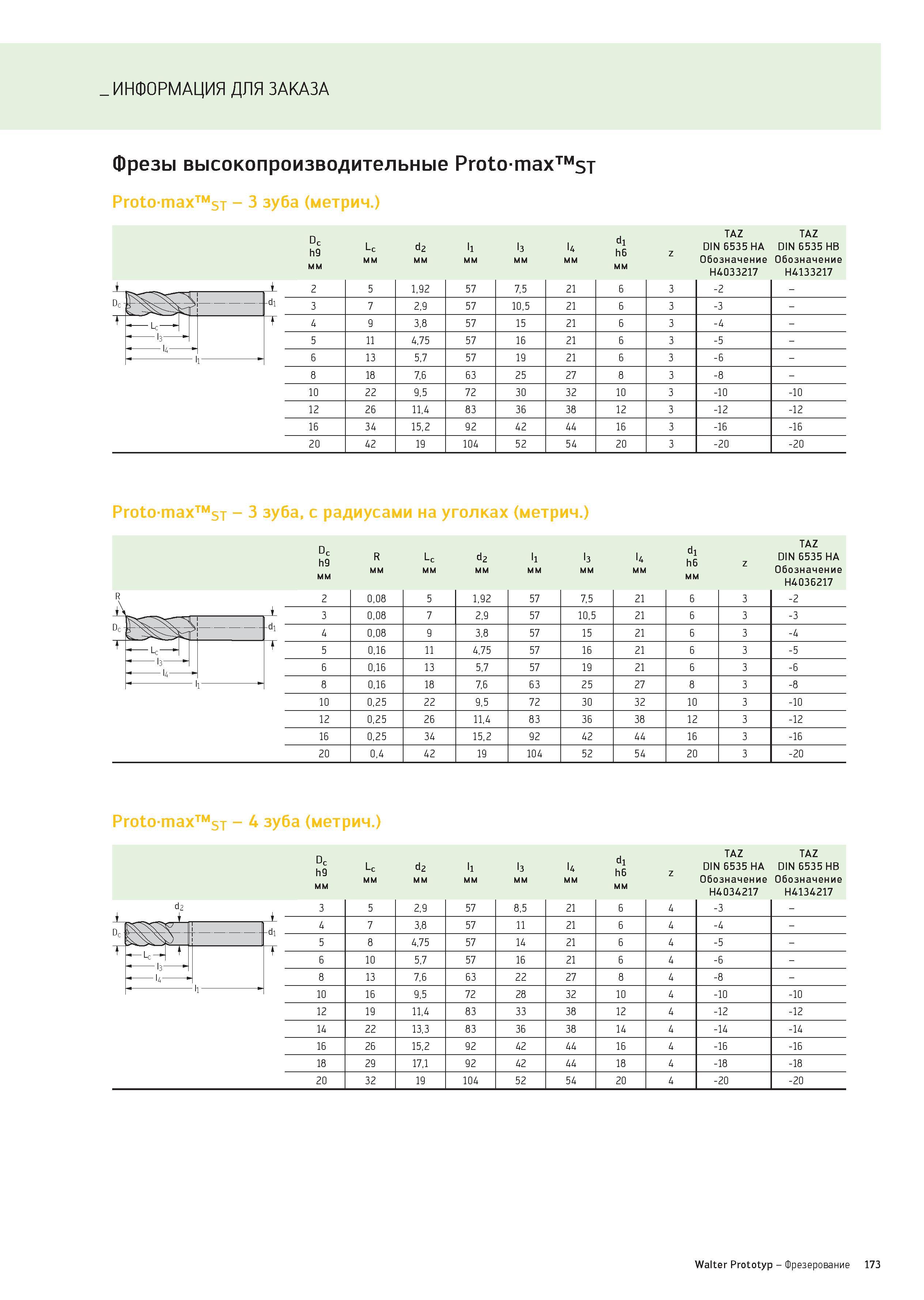

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Фрезы высокопроизводительные Protomax sT Protomax ST - 3 зуба (метрич.) Dc- -di t . Dc h9 мм d2 мм l1 мм 1з мм 14 мм d1 h6 TAZ TAZ DIN 6535 HA DIN 6535 HB Обозначение Обозначение H4033217 H4133217 2 5 1,92 57 7,5 21 6 3 -2 - 3 7 2,9 57 10,5 21 6 3 -3 - 4 9 3,8 57 15 21 6 3 -4 - 5 11 4,75 57 16 21 6 3 -5 - 6 13 5,7 57 19 21 6 3 -6 - 8 18 7,6 63 25 27 8 3 -8 - 10 22 9,5 72 30 32 10 3 -10 -10 12 26 11,4 83 36 38 12 3 -12 -12 16 34 15,2 92 42 44 16 3 -16 -16 20 42 19 104 52 54 20 3 -20 -20 Protomax ST - 3 зуба, с радиусами на уголках (метрич.) Dc h9 d1 h6 TAZ R Lc d2 l1 l3 l4 z DIN 6535 HA мм Обозначение мм H4036217 Dc -d1 1 t 13 - l4 -l1 2 0,08 5 1,92 57 7,5 21 6 3 -2 3 0,08 7 2,9 57 10,5 21 6 3 -3 4 0,08 9 3,8 57 15 21 6 3 -4 5 0,16 11 4,75 57 16 21 6 3 -5 6 0,16 13 5,7 57 19 21 6 3 -6 8 0,16 18 7,6 63 25 27 8 3 -8 10 0,25 22 9,5 72 30 32 10 3 -10 12 0,25 26 11,4 83 36 38 12 3 -12 16 0,25 34 15,2 92 42 44 16 3 -16 20 0,4 42 19 104 52 54 20 3 -20 Protomax ST - 4 зуба (метрич.) Dc h9 мм Lc мм d2 мм l1 мм l3 мм l4 мм d1 h6 мм TAZ TAZ DIN 6535 HA DIN 6535 HB Обозначение Обозначение H4034217 H4134217 3 5 2,9 57 8,5 21 6 4 -3 - 4 7 3,8 57 11 21 6 4 -4 - 5 8 4,75 57 14 21 6 4 -5 - 6 10 5,7 57 16 21 6 4 -6 - 8 13 7,6 63 22 27 8 4 -8 - 10 16 9,5 72 28 32 10 4 -10 -10 12 19 11,4 83 33 38 12 4 -12 -12 14 22 13,3 83 36 38 14 4 -14 -14 16 26 15,2 92 42 44 16 4 -16 -16 18 29 17,1 92 42 44 18 4 -18 -18 20 32 19 104 52 54 20 4 -20 -20 L c z мм R z Walter Prototyp - Фрезерование 173
