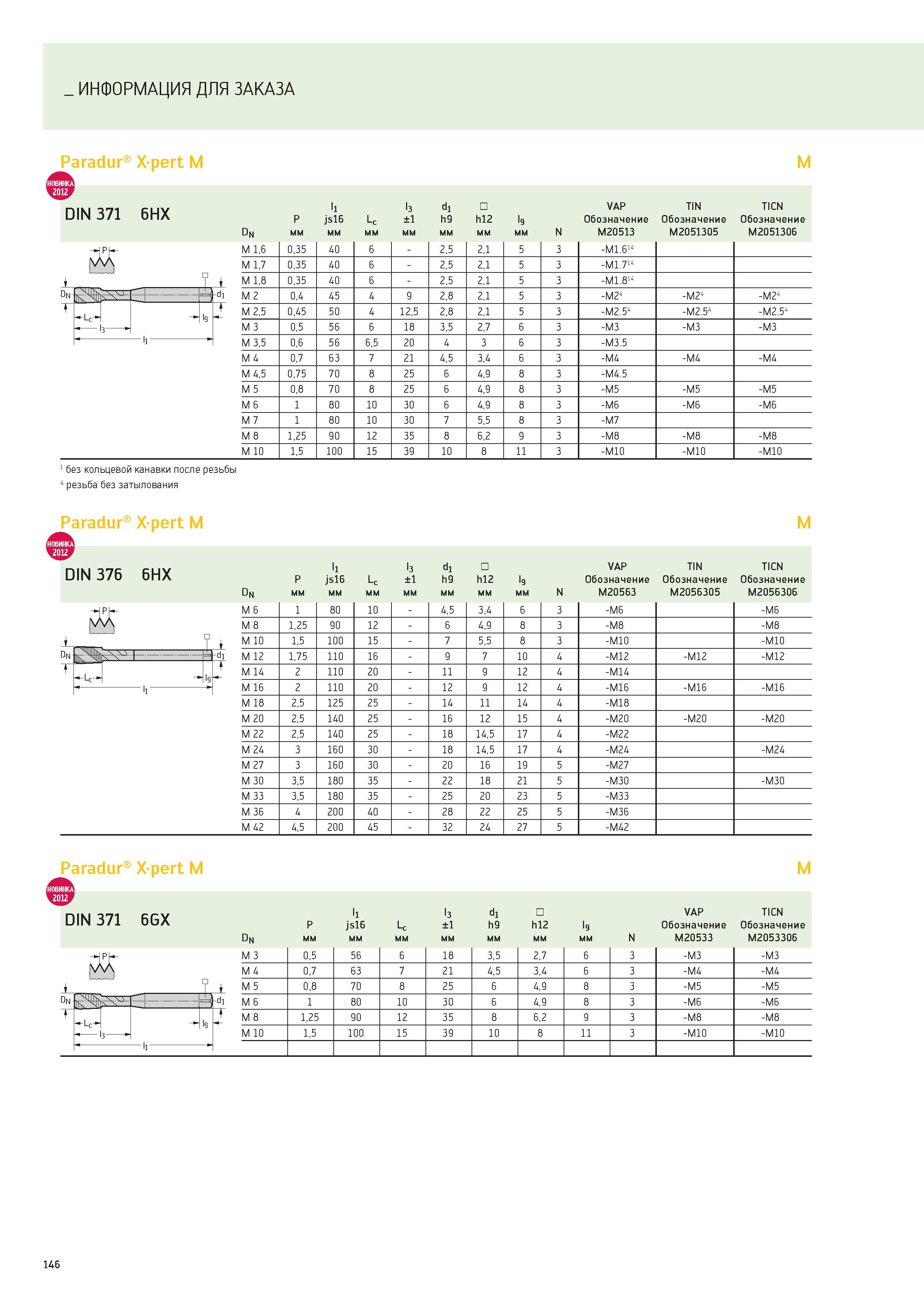

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Paradur Xpert M M DIN 371 6HX Dn £4 - Ц-d li l3 d1 VAP TIN TICN P js16 Lc ±1 h9 h12 l9 Обозначение Обозначение Обозначение On мм N M20513 M2051305 M2051306 M 1,6 0,35 40 6 - 2,5 2,1 5 3 -M1.614 M 1,7 0,35 40 6 - 2,5 2,1 5 3 -M1.714 M 1,8 0,35 40 6 - 2,5 2,1 5 3 -M1.814 M 2 0,4 45 4 9 2,8 2,1 5 3 -M24 -M24 -M24 M 2,5 0,45 50 4 12,5 2,8 2,1 5 3 -M2.54 -M2.54 -M2.54 M 3 0,5 56 6 18 3,5 2,7 6 3 -M3 -M3 -M3 M 3,5 0,6 56 6,5 20 4 3 6 3 -M3.5 M 4 0,7 63 7 21 4,5 3,4 6 3 -M4 -M4 -M4 M 4,5 0,75 70 8 25 6 4,9 8 3 -M4.5 M 5 0,8 70 8 25 6 4,9 8 3 -M5 -M5 -M5 M 6 1 80 10 30 6 4,9 8 3 -M6 -M6 -M6 M 7 1 80 10 30 7 5,5 8 3 -M7 M 8 1,25 90 12 35 8 6,2 9 3 -M8 -M8 -M8 M 10 1,5 100 15 39 10 8 11 3 -M10 -M10 -M10 1 без кольцевой канавки после резьбы 4 резьба без затылования Paradur Xpert M M DIN 376 6HX & Dn fj l1 l3 d1 VAP TIN TICN P js16 Lc ±1 h9 h12 l9 Обозначение Обозначение Обозначение On мм N M20563 M2056305 M2056306 M 6 1 80 10 - 4,5 3,4 6 3 -M6 -M6 M 8 1,25 90 12 - 6 4,9 8 3 -M8 -M8 M 10 1,5 100 15 - 7 5,5 8 3 -M10 -M10 M 12 1,75 110 16 - 9 7 10 4 -M12 -M12 -M12 M 14 2 110 20 - 11 9 12 4 -M14 M 16 2 110 20 - 12 9 12 4 -M16 -M16 -M16 M 18 2,5 125 25 - 14 11 14 4 -M18 M 20 2,5 140 25 - 16 12 15 4 -M20 -M20 -M20 M 22 2,5 140 25 - 18 14,5 17 4 -M22 M 24 3 160 30 - 18 14,5 17 4 -M24 -M24 M 27 3 160 30 - 20 16 19 5 -M27 M 30 3,5 180 35 - 22 18 21 5 -M30 -M30 M 33 3,5 180 35 - 25 20 23 5 -M33 M 36 4 200 40 - 28 22 25 5 -M36 M 42 4,5 200 45 - 32 24 27 5 -M42 Paradur Xpert M M DIN 371 6GX & Dn di VAP TICN P js16 Lc ±1 h9 h12 l9 Обозначение Обозначение On мм N M20533 M2053306 M 3 0,5 56 6 18 3,5 2,7 6 3 -M3 -M3 M 4 0,7 63 7 21 4,5 3,4 6 3 -M4 -M4 M 5 0,8 70 8 25 6 4,9 8 3 -M5 -M5 M 6 1 80 10 30 6 4,9 8 3 -M6 -M6 M 8 1,25 90 12 35 8 6,2 9 3 -M8 -M8 M 10 1,5 100 15 39 10 8 11 3 -M10 -M10 -L Lc L 146
