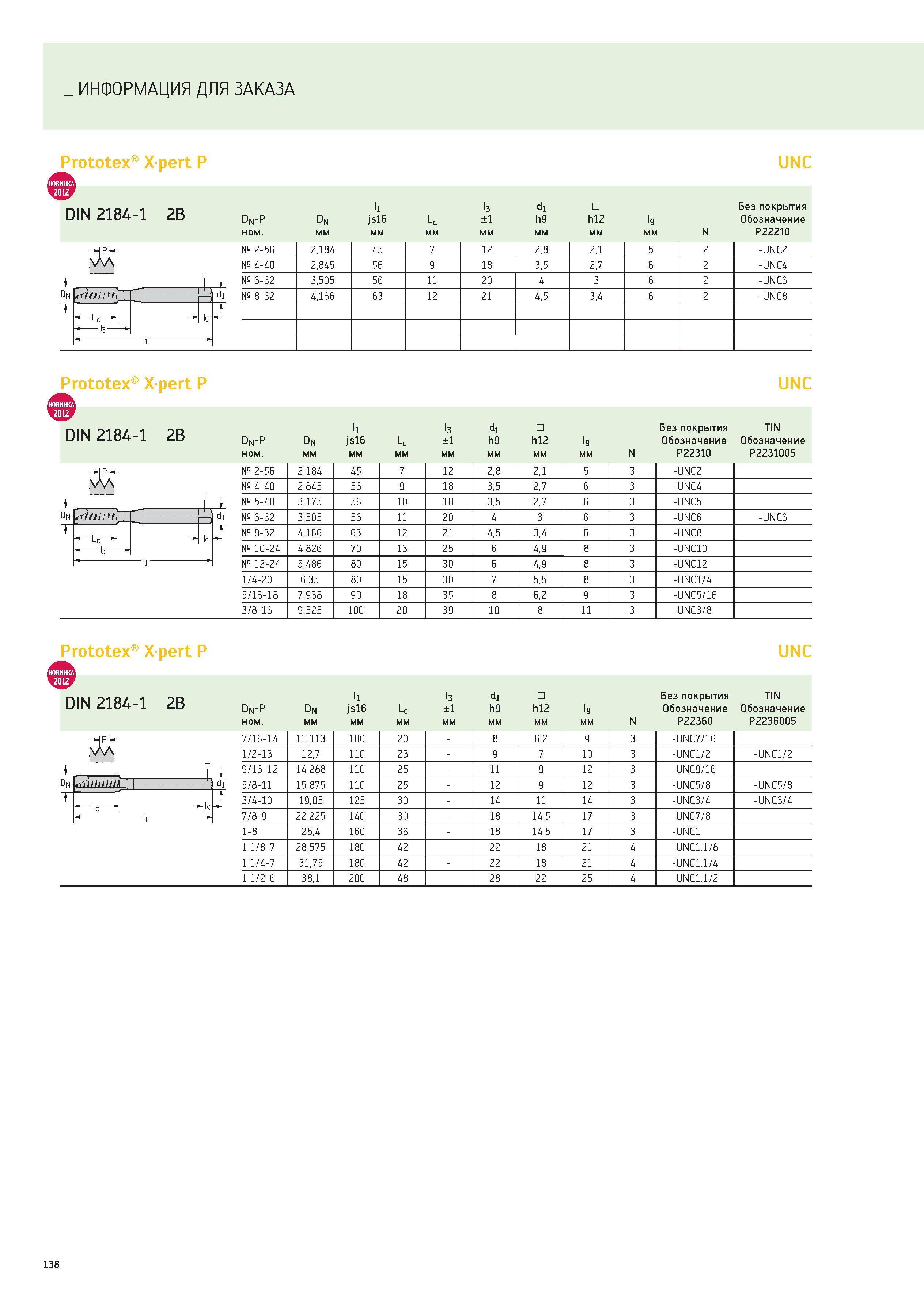

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА Prototex Xpert P UNC 12 DIN 2184-1 2B Dn-P Dn l1 js16 Lc l3 ±1 d1 h9 h12 9 Без покрытия Обозначение ном. мм N P22210 № 2-56 2,184 45 7 12 2,8 2,1 5 2 -UNC2 № 4-40 2,845 56 9 18 3,5 2,7 6 2 -UNC4 № 6-32 3,505 56 11 20 4 3 6 2 -UNC6 № 8-32 4,166 63 12 21 4,5 3,4 6 2 -UNC8 Prototex Xpert P UNC П1М 91 Я/ 1 9D 1 3 d1 Без покрытия TIN D N 2184-1 2B Dn-P Dn js16 Lc ±1 h9 h12 l9 Обозначение Обозначение ном. мм N P22310 P2231005 -ири- № 2-56 2,184 45 7 12 2,8 2,1 5 3 -UNC2 Глл Z № 4-40 2,845 56 9 18 3,5 2,7 6 3 -UNC4 № 5-40 3,175 56 10 18 3,5 2,7 6 3 -UNC5 Dn FH 4 hdi № 6-32 3,505 56 11 20 4 3 6 3 -UNC6 -UNC6 1з 47 № 8-32 4,166 63 12 21 4,5 3,4 6 3 -UNC8 № 10-24 4,826 70 13 25 6 4,9 8 3 -UNC10 li № 12-24 5,486 80 15 30 6 4,9 8 3 -UNC12 1/4-20 6,35 80 15 30 7 5,5 8 3 -UNC1/4 5/16-18 7,938 90 18 35 8 6,2 9 3 -UNC5/16 3/8-16 9,525 100 20 39 10 8 11 3 -UNC3/8 Prototex Xpert P UNC 12 DIN 2184-1 2B Dn-P ном. Dn мм l1 js16 мм Lc мм 3 ±1 мм d1 h9 мм h12 мм 9 мм N Без покрытия Обозначение P22360 TIN Обозначение P2236005 z 7/16-14 11,113 100 20 - 8 6,2 9 3 -UNC7/16 1/2-13 12,7 110 23 - 9 7 10 3 -UNC1/2 -UNC1/2 9 6 2 14,288 110 25 - 11 9 12 3 -UNC9/16 Dn и -di 5/8-11 15,875 110 25 - 12 9 12 3 -UNC5/8 -UNC5/8 - Lc lS 3/4-10 19,05 125 30 - 14 11 14 3 -UNC3/4 -UNC3/4 ii 7/8-9 22,225 140 30 - 18 14,5 17 3 -UNC7/8 1-8 25,4 160 36 - 18 14,5 17 3 -UNC1 1 1/8-7 28,575 180 42 - 22 18 21 4 -UNC1.1/8 1 1/4-7 31,75 180 42 - 22 18 21 4 -UNC1.1/4 1 1/2-6 38,1 200 48 - 28 22 25 4 -UNC1.1/2 138
