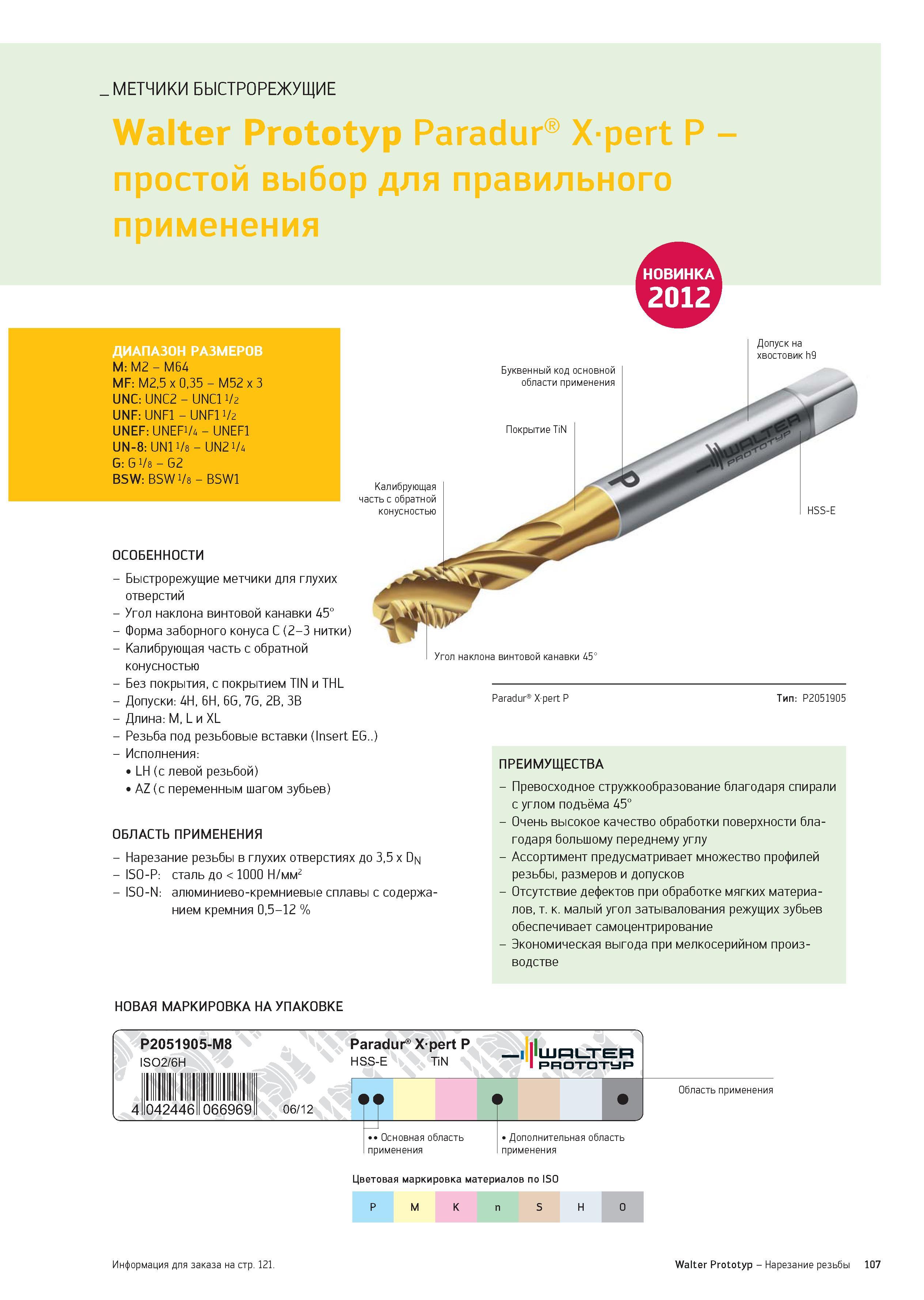

МЕТЧИКИ БЫСТРОРЕЖУЩИЕ Walter Prototyp Paradur Xpert P -простой выбор для правильного применения НО1 ВИНКА 0 ДИАПАЗОН РАЗМЕРОВ M: M2 - M64 MF: M2,5 x 0,35 - M52 x 3 UNC: UNC2 - UNC1 1/2 UNF: UNF1 - UNF11/2 UNEF: UNEF1/4 - UNEF1 UN-8: UN1 1/8 - UN2 1/4 G: G 1/8 - G2 BSW: BSW 1/8 - BSW1 Допуск на хвостовик h9 Буквенный код основной области применения Покрытие TiN Калибрующая часть с обратной конусностью ОСОБЕННОСТИ - Быстрорежущие метчики для глухих отверстий - Угол наклона винтовой канавки 45° - Форма заборного конуса C (2-3 нитки) - Калибрующая часть с обратной конусностью - Без покрытия, с покрытием TIN и THL - Допуски: 4H, 6H, 6G, 7G, 2B, 3B - Длина: M, L и XL - Резьба под резьбовые вставки (Insert EG..) - Исполнения: LH (с левой резьбой) AZ (с переменным шагом зубьев) ОБЛАСТЬ ПРИМЕНЕНИЯ - Нарезание резьбы в глухих отверстиях до 3,5 x Dn - ISO-P: сталь до < 1000 Н/мм2 - ISO-N: алюминиево-кремниевые сплавы с содержа- нием кремния 0,5-12 % HSS-E Угол наклона винтовой канавки 45 Paradur Xpert P Тип: P2051905 ПРЕИМУЩЕСТВА - Превосходное стружкообразование благодаря спирали с углом подъёма 45° - Очень высокое качество обработки поверхности благодаря большому переднему углу - Ассортимент предусматривает множество профилей резьбы, размеров и допусков - Отсутствие дефектов при обработке мягких материалов, т. к. малый угол затывалования режущих зубьев обеспечивает самоцентрирование - Экономическая выгода при мелкосерийном производстве НОВАЯ МАРКИРОВКА НА УПАКОВКЕ Цветовая маркировка материалов по ISO P M K n S H O Информация для заказа на стр. 121. Walter Prototyp - Нарезание резьбы 107
