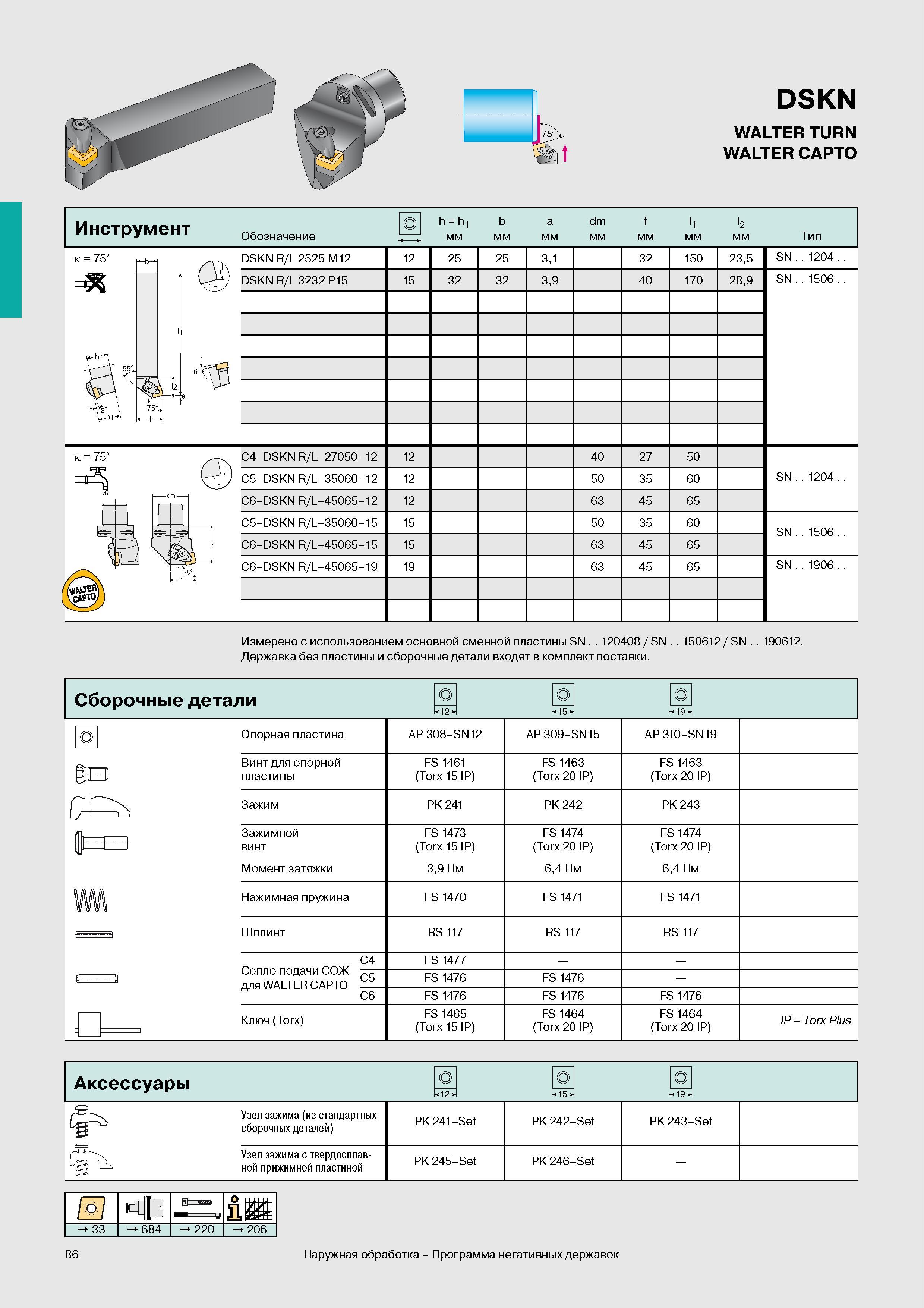

89 Каталог WALTER 2007 Режущий инструмент и инструментальная оснастка Стр.86
Токарные резцы Walter со сменными режущими пластинами для наружной обработки DSKN WALTER TURN WALTER CAPTO Измерено с использованием основной сменной Токарные резцы Walter со сменными режущими пластинами для наружной обработки DSKN WALTER TURN WALTER CAPTO Измерено с использованием основной сменной пластины SN 120408 SN 150612 SN 190612. Державка без пластины и сборочные детали входят в комплект поставки. Сборочные детали -12- -15- -19- ЕЕЭ Опорная пластина AP 308-SN12 AP309-SN15 AP 310-SN19 Винт для опорной пластины FS 1461 (Torx 15 IP) FS 1463 (Torx 20 IP) FS 1463 (Torx 20 IP) Зажим PK 241 PK 242 PK 243 Зажимной винт FS 1473 (Torx 15 IP) FS 1474 (Torx 20 IP) FS 1474 (Torx 20 IP) Момент затяжки 39 Нм 64 Нм 64 Нм Нажимная пружина FS 1470 FS 1471 FS 1471 Шплинт RS 117 RS 117 RS 117 Сопло подачи СОЖ для WALTER CAPTO C4 FS 1477 C5 FS 1476 FS 1476 C6 FS 1476 FS 1476 FS 1476 Ключ (Torx) FS 1465 (Torx 15 IP) FS 1464 (Torx 20 IP) FS 1464 (Torx 20 IP) IP Torx Plus Аксессуары 12 15 -19- Узел зажима (из стандартных сборочных деталей) PK 241-Set PK 242-Set PK 243-Set Узел зажима с твердосплавной прижимной пластиной PK 245-Set PK 246-Set 33 684 220 206 86 Наружная обработка Программа негативных державок
