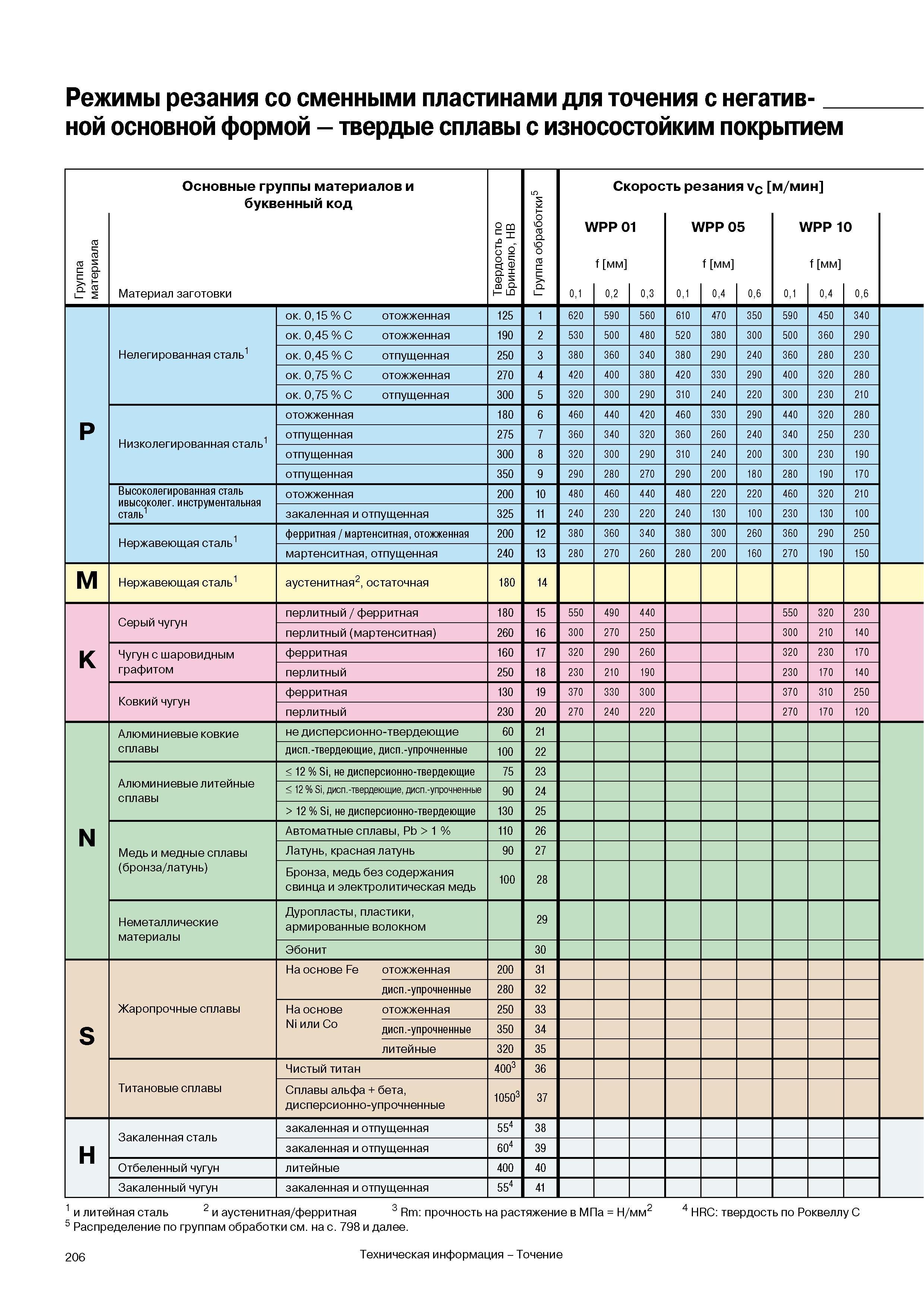

Режимы резания со сменными пластинами Walter для точения с негативной основной формой твердые сплавы с износостойким покрытием Группа материала Основн

Режимы резания со сменными пластинами Walter для точения с негативной основной формой твердые сплавы с износостойким покрытием Группа материала Основные группы материалов и буквенный код Материал заготовки Твердость по Бринелю HB Группа обработки 01 Ск PP 0 f мм 02 с О со сэ о 1- 5 А зани PP 0 f мм 04 О СЭ к 1 5 о PP 1 f мм 04 О 6 P Нелегированная сталь1 ок. 015 C отожженная 125 1 620 590 560 610 470 350 590 450 340 ок. 045 C отожженная 190 2 530 500 480 520 380 300 500 360 290 ок. 045 C отпущенная 250 3 380 360 340 380 290 240 360 280 230 ок. 075 C отожженная 270 4 420 400 380 420 330 290 400 320 280 ок. 075 C отпущенная 300 5 320 300 290 310 240 220 300 230 210 Низколегированная сталь1 отожженная 180 6 460 440 420 460 330 290 440 320 280 отпущенная 275 7 360 340 320 360 260 240 340 250 230 отпущенная 300 8 320 300 290 310 240 200 300 230 190 отпущенная 350 9 290 280 270 290 200 180 280 190 170 Высоколегированная сталь ивысоколег. инструментальная сталь1 отожженная 200 10 480 460 440 480 220 220 460 320 210 закаленная и отпущенная 325 11 240 230 220 0 2 130 100 230 130 100 Нержавеющая сталь1 ферритная мартенситная отожженная 200 12 380 360 0 380 300 260 360 290 250 мартенситная отпущенная 240 13 280 270 260 280 200 160 270 190 150 M Нержавеющая сталь1 аустенитная2 остаточная 180 14 K Серый чугун перлитный ферритная 180 15 550 490 440 550 320 230 перлитный (мартенситная) 260 16 300 270 250 300 210 140 Чугун с шаровидным графитом ферритная 160 17 320 290 260 320 230 170 перлитный 250 18 230 210 190 230 170 140 Ковкий чугун ферритная 130 19 370 330 300 370 310 250 перлитный 230 20 270 240 220 270 170 120 N Алюминиевые ковкие сплавы не дисперсионно-твердеющие 60 21 дисп.-твердеющие дисп.-упрочненные 100 22 Алюминиевые литейные сплавы 12 Si не дисперсионно-твердеющие 75 23 12 Si дисп.-твердеющие дисп.-упрочненные 90 24 12 Si не дисперсионно-твердеющие 130 25 Медь и медные сплавы (бронза латунь) Автоматные сплавы Pb 1 110 26 Латунь красная латунь 90 27 Бронза медь без содержания свинца и электролитическая медь 100 28 Неметаллические материалы Дуропластыпластики армированные волокном 29 Эбонит 30 S Жаропрочные сплавы На основе Fe отожженная 200 31 дисп.-упрочненные 280 32 На основе отожженная 250 33 Ni или Co дисп.-упрочненные 350 34 литейные 320 35 Титановые сплавы Чистый титан 4003 36 Сплавы альфа + бета дисперсионно-упрочненные 10503 37 H Закаленная сталь закаленная и отпущенная 554 38 закаленная и отпущенная 604 39 Отбеленный чугун литейные 400 40 Закаленный чугун закаленная и отпущенная 554 41 1 и литейная сталь 2 и аустенитная ферритная 3 Rm прочность на растяжение в МПа Н мм2 4 HRC твердость по Роквеллу C 5 Распределение по группам обработки см. на с. 798 и далее. 206 Техническая информация Точение
