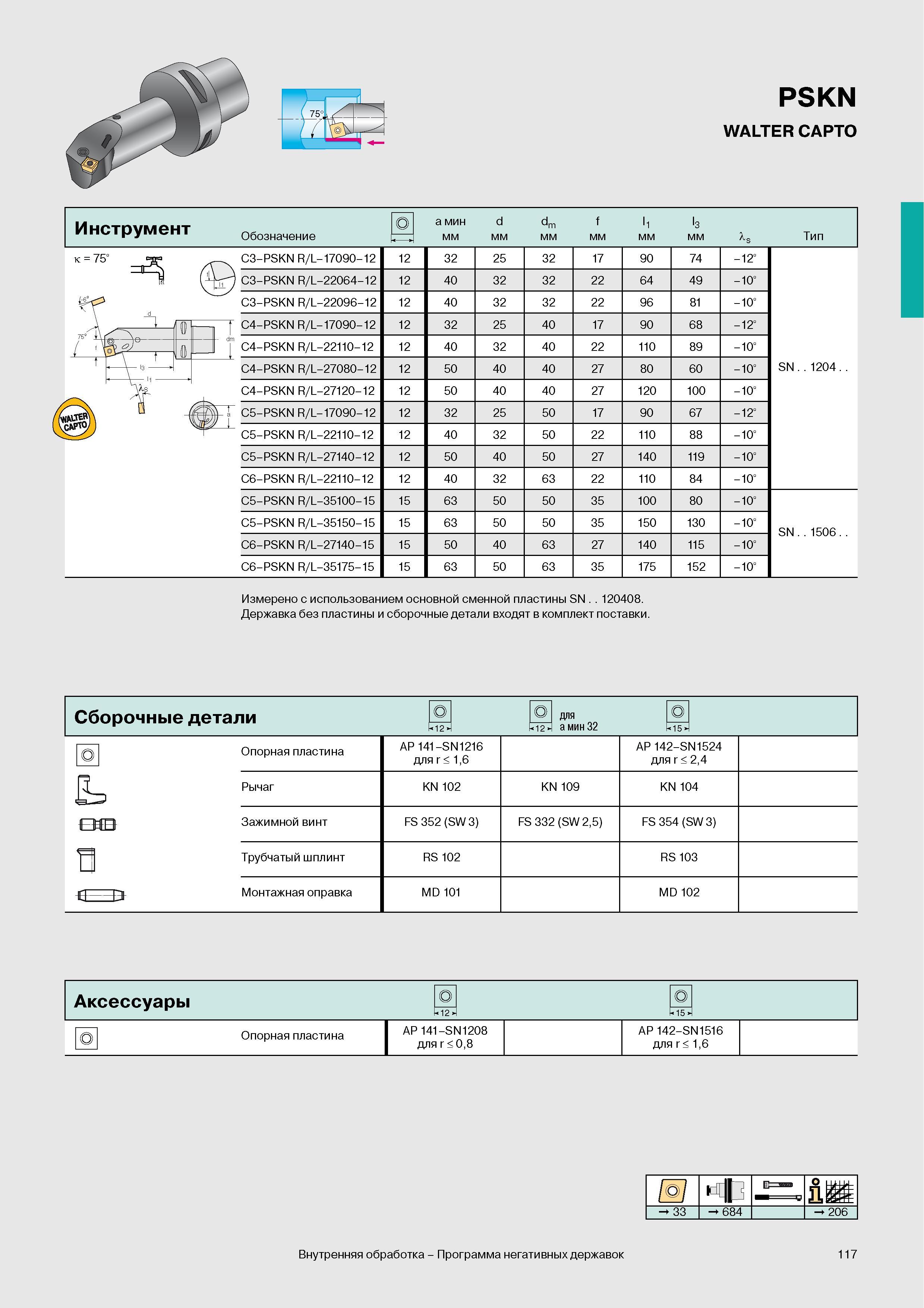

Расточные токарные резцы Walter со сменными режущими пластинами для внутреннего точения PSKN WALTER CAPTO Инструмент Обозначение a мин мм d мм '-'m мм

Расточные токарные резцы Walter со сменными режущими пластинами для внутреннего точения PSKN WALTER CAPTO Инструмент Обозначение a мин мм d мм '-'m мм f мм l3 мм Тип C3-PSKN R/L-17090-12 12 32 25 32 17 90 74 -12 C3-PSKN R/L-22064-12 12 40 32 32 22 64 49 -10 C3-PSKN R/L-22096-12 12 40 32 32 22 96 81 -10 C4-PSKN R/L-17090-12 12 32 25 40 17 90 68 -12 C4-PSKN R/L-22110-12 12 40 32 40 22 110 89 -10 C4-PSKN R/L-27080-12 12 50 40 40 27 80 60 -10 C4-PSKN R/L-27120-12 12 50 40 40 27 120 100 -10 C5-PSKN R/L-17090-12 12 32 25 50 17 90 67 -12 C5-PSKN R/L-22110-12 12 40 32 50 22 110 88 -10 C5-PSKN R/L-27140-12 12 50 40 50 27 140 119 -10 C6-PSKN R/L-22110-12 12 40 32 63 22 110 84 -10 C5-PSKN R/L-35100-15 15 63 50 50 35 100 80 -10 C5-PSKN R/L-35150-15 15 63 50 50 35 150 130 -10 C6-PSKN R/L-27140-15 15 50 40 63 27 140 115 -10 C6-PSKN R/L-35175-15 15 63 50 63 35 175 152 -10 к 75 SN 1204 SN 1506 s Измерено с использованием основной сменной пластины SN 120408. Державка без пластины и сборочные детали входят в комплект поставки. Сборочные детали О -12- О -12- для а мин 32 О -15- О Опорная пластина AP 141-SN1216 для r 16 AP 142-SN1524 для r 24 Рычаг KN 102 KN 109 KN 104 ЕМВ Зажимной винт FS 352 (SW 3) FS 332 (SW 25) FS 354 (SW 3) Трубчатый шплинт RS 102 RS 103 н- Монтажная оправка MD 101 MD 102 Аксессуары О -12- о -15 О Опорная пластина AP 141-SN1208 для r 08 AP 142-SN1516 для r 16 С Т1 33 684 206 Внутренняя обработка Программа негативных державок 117
