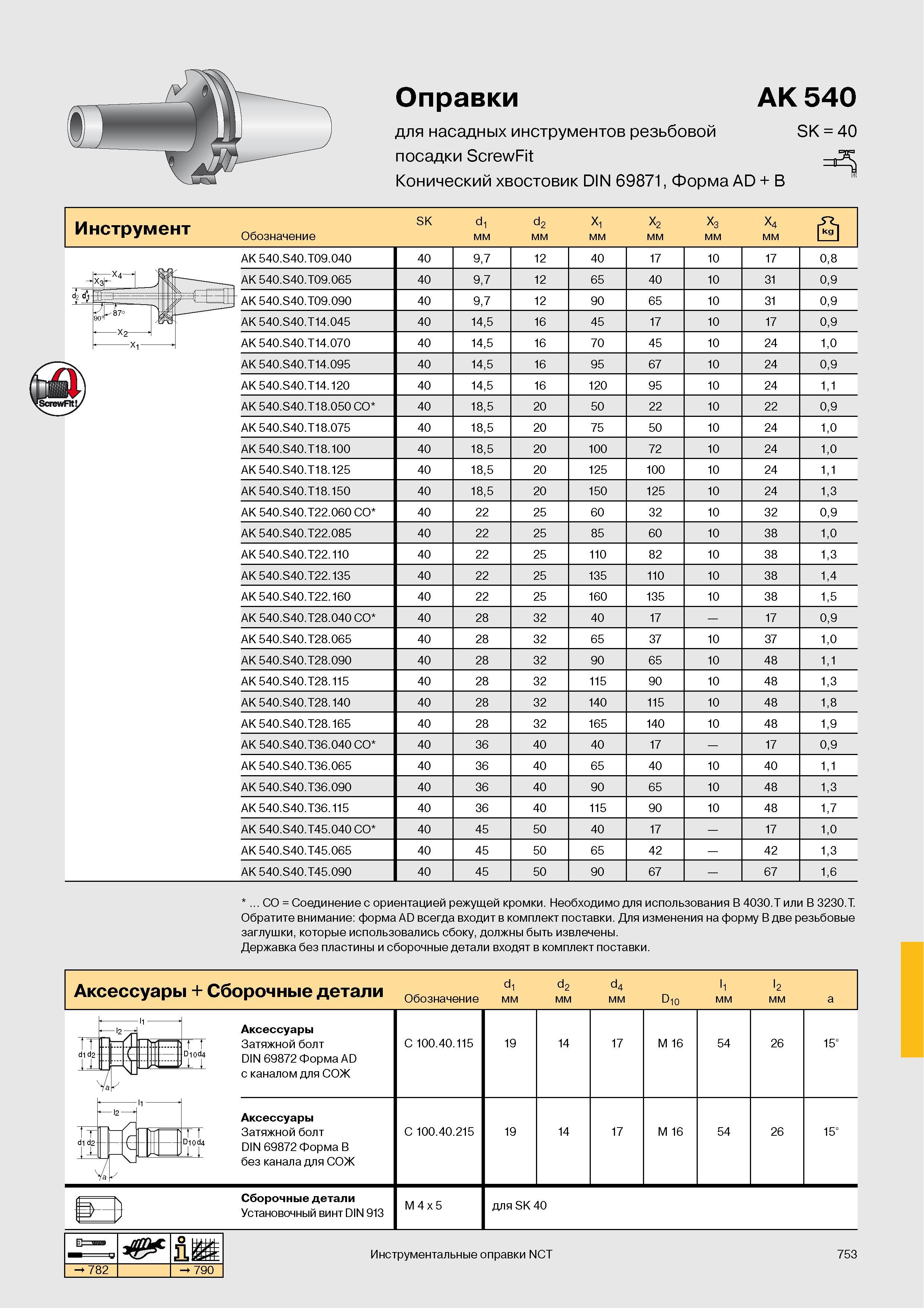

Оправки Walter для насадных инструментов резьбовой посадки ScrewFit Конический хвостовик DIN 69871 Форма AD + B AK 540 SK 40 Инструмент Обозначение SK

Оправки Walter для насадных инструментов резьбовой посадки ScrewFit Конический хвостовик DIN 69871 Форма AD + B AK 540 SK 40 Инструмент Обозначение SK d1 мм d2 мм X1 мм X2 мм X3 мм X4 мм AK 540.S40.T09.040 40 97 12 40 17 10 17 08 AK 540.S40.T09.065 40 97 12 65 40 10 31 09 AK 540.S40.T09.090 40 97 12 90 65 10 31 09 AK 540.S40.T14.045 40 145 16 45 17 10 17 09 AK 540.S40.T14.070 40 145 16 70 45 10 24 10 AK 540.S40.T14.095 40 145 16 95 67 10 24 09 AK 540.S40.T14.120 40 145 16 120 95 10 24 11 AK 540.S40.T18.050 40 185 20 50 22 10 22 09 AK 540.S40.T18.075 40 185 20 75 50 10 24 10 AK 540.S40.T18.100 40 185 20 100 72 10 24 10 AK 540.S40.T18.125 40 185 20 125 100 10 24 11 AK 540.S40.T18.150 40 185 20 150 125 10 24 13 AK 540.S40.T22.060 40 22 25 60 32 10 32 09 AK 540.S40.T22.085 40 22 25 85 60 10 38 10 AK 540.S40.T22.110 40 22 25 110 82 10 38 13 AK 540.S40.T22.135 40 22 25 135 110 10 38 14 AK 540.S40.T22.160 40 22 25 160 135 10 38 15 AK 540.S40.T28.040 40 28 32 40 17 17 09 AK 540.S40.T28.065 40 28 32 65 37 10 37 10 AK 540.S40.T28.090 40 28 32 90 65 10 48 11 AK 540.S40.T28.115 40 28 32 115 90 10 48 13 AK 540.S40.T28.140 40 28 32 140 115 10 48 18 AK 540.S40.T28.165 40 28 32 165 140 10 48 19 AK 540.S40.T36.040 40 36 40 40 17 17 09 AK 540.S40.T36.065 40 36 40 65 40 10 40 11 AK 540.S40.T36.090 40 36 40 90 65 10 48 13 AK 540.S40.T36.115 40 36 40 115 90 10 48 17 AK 540.S40.T45.040 40 45 50 40 17 17 10 AK 540.S40.T45.065 40 45 50 65 42 42 13 AK 540.S40.T45.090 40 45 50 90 67 67 16 Соединение с ориентацией режущей кромки. Необходимо для использования B 4030.T или B 3230.T. Обратите внимание форма AD всегда входит в комплект поставки. Для изменения на форму В две резьбовые заглушки которые использовались сбоку должны быть извлечены. Державка без пластины и сборочные детали входят в комплект поставки. Аксессуары + Сборочные детали d1 d2 Обозначение мм d4 мм '1 мм '2 мм Аксессуары Затяжной болт C 100.40.115 19 14 17 M 16 54 26 15 DIN 69872 Форма AD с каналом для СОЖ Аксессуары Затяжной болт C 100.40.215 19 14 17 M 16 54 26 15 DIN 69872 Форма B без канала для СОЖ Сборочные детали Установочный винт DIN 913 M 4 x 5 для SK 40 782 48 790 Инструментальные оправки NCT 753 D a 10
