Концевая сферическая фреза Walter F 2139 F 2239 F 2339 Строчечное фрезерование Глубина канавки tR 05 (Dc 4 Dc2- bR2 ) Рекомендации по применению Копир Каталог WALTER 2007 Режущий инструмент и оснастка Стр. 658 0661 Lab2u

Обновлено 2020-04-16 09:46:21

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2007 Режущий инструмент и оснастка (Всего 830 стр.)

661 Каталог WALTER 2007 Режущий инструмент и инструментальная оснастка Стр.658

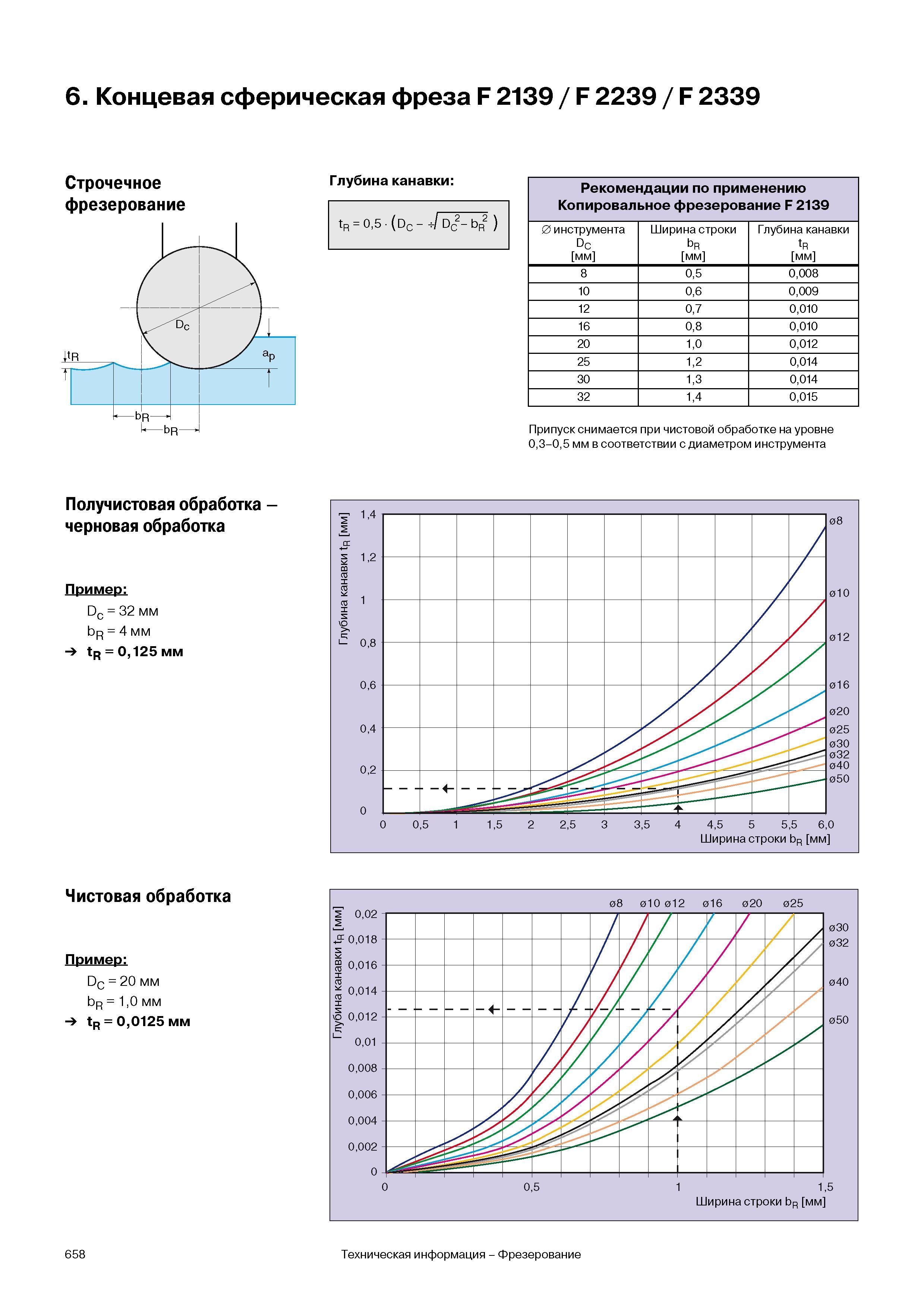

Концевая сферическая фреза Walter F 2139 F 2239 F 2339 Строчечное фрезерование Глубина канавки tR 05 (Dc 4 Dc2- bR2 ) Рекомендации по применению Копир Концевая сферическая фреза Walter F 2139 F 2239 F 2339 Строчечное фрезерование Глубина канавки tR 05 (Dc 4 Dc2- bR2 ) Рекомендации по применению Копировальное фрезерование F 2139 0 инструмента Dc мм Ширина строки bR мм Глубина канавки tR мм 8 05 0008 10 06 0009 12 07 0010 16 08 0010 20 10 0012 25 12 0014 30 13 0014 32 14 0015 Припуск снимается при чистовой обработке на уровне 03-05 мм в соответствии с диаметром инструмента Получистовая обработка черновая обработка Пример Dc 32 мм bR 4 мм tR 0125 мм Чистовая обработка Пример Dc 20 мм bR 10 мм tR 00125 мм 658 Техническая информация Фрезерование
