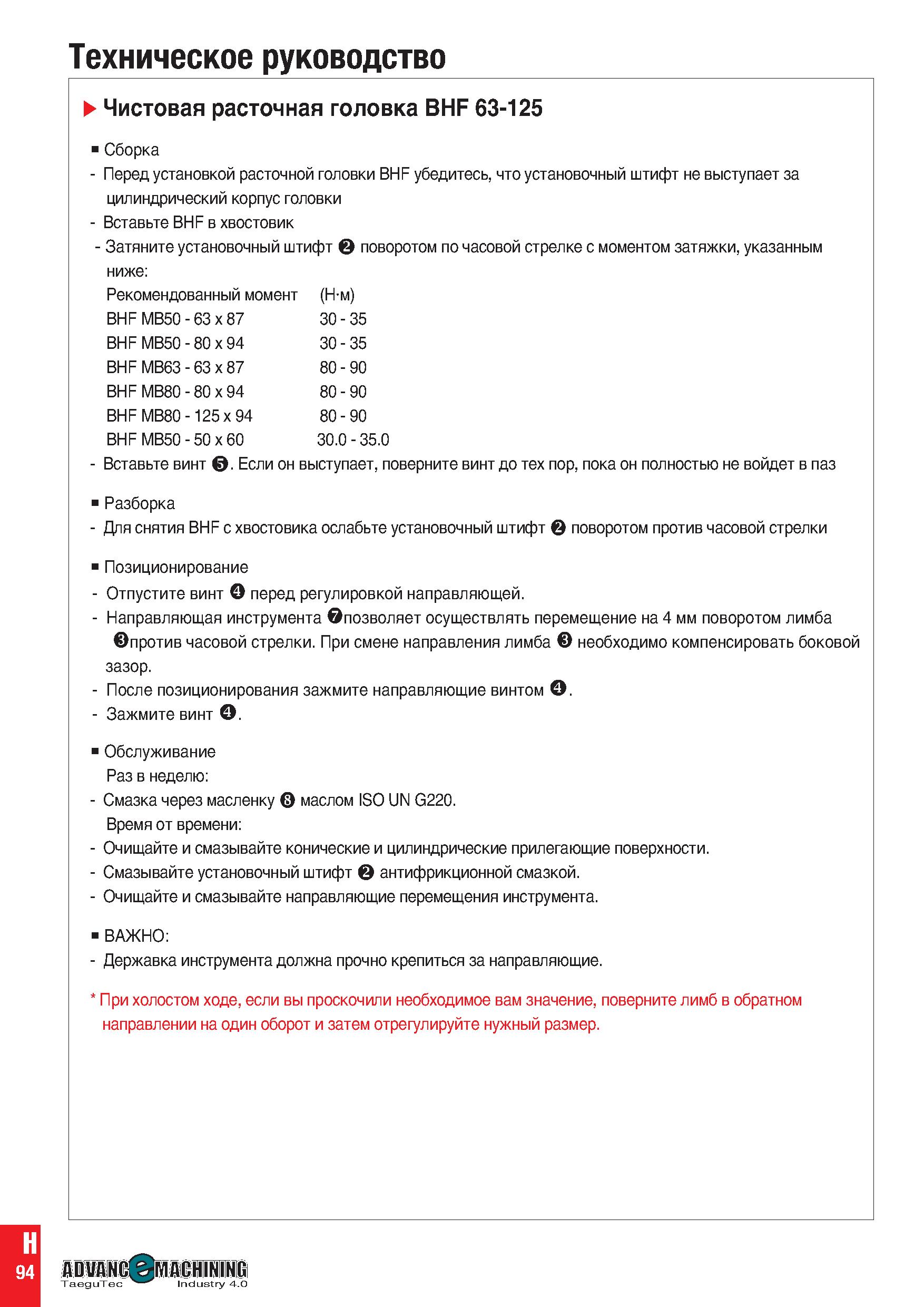

Техническое руководство Чистовая расточная головка BHF 63-125 Сборка - Перед установкой расточной головки BHF убедитесь, что установочный штифт не выступает за цилиндрический корпус головки - Вставьте BHF в хвостовик - Затяните установочный штифт поворотом по часовой стрелке с моментом затяжки, указанным ниже: Рекомендованный момент 0+м) BHF MB50 - 63 x 87 30 - 35 BHF MB50 - 80 x 94 30 - 35 BHF MB63 - 63 x 87 80 - 90 BHF MB80 - 80 x 94 80 - 90 BHF MB80 - 125 x 94 80 - 90 BHF MB50 - 50 x 60 30.0 - 35.0 - Вставьте винт . Если он выступает, поверните винт до тех пор, пока он полностью не войдет в паз Разборка - Для снятия BHF с хвостовика ослабьте установочный штифт поворотом против часовой стрелки Позиционирование - Отпустите винт перед регулировкой направляющей. - Направляющая инструмента позволяет осуществлять перемещение на 4 мм поворотом лимба против часовой стрелки. При смене направления лимба необходимо компенсировать боковой зазор. - После позиционирования зажмите направляющие винтом . - Зажмите винт . Обслуживание Раз в неделю: - Смазка через масленку маслом ISO UN G220. Время от времени: - Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. - Смазывайте установочный штифт антифрикционной смазкой. - Очищайте и смазывайте направляющие перемещения инструмента. ВАЖНО: - Державка инструмента должна прочно крепиться за направляющие. При холостом ходе, если вы проскочили необходимое вам значение, поверните лимб в обратном направлении на один оборот и затем отрегулируйте нужный размер. ADUANC1 TaeguTec MACHINING Industry 4.0 94
