Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. H60 1069 Lab2u

Обновлено 2020-08-26 06:59:06

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system TAEGUTEC \| Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент (Всего 1157 стр.)

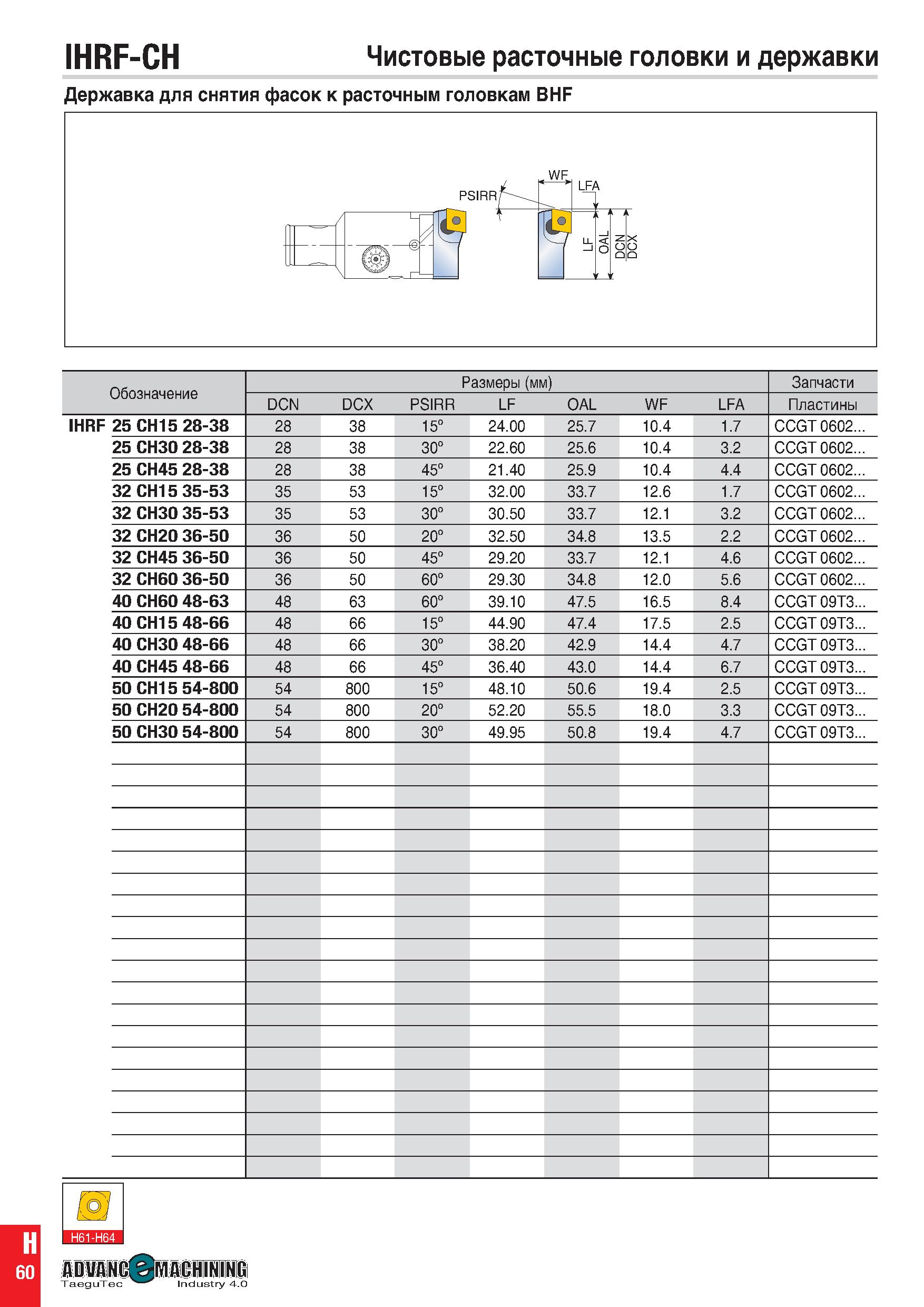

1069 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.H60
Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. H60 1069 Lab2u IHRF-CH Чистовые расточные головки и державки Державка для снятия фасок к расточным головкам BHF Обозначение Размеры (мм) Запчасти DCN DCX PSIRR LF OAL WF LFA Пластины IHRF 25 CH15 28-38 28 38 15° 24.00 25.7 10.4 1.7 CCGT 0602... 25 CH30 28-38 28 38 30° 22.60 25.6 10.4 3.2 CCGT 0602... 25 CH45 28-38 28 38 45° 21.40 25.9 10.4 4.4 CCGT 0602... 32 CH15 35-53 35 53 15° 32.00 33.7 12.6 1.7 CCGT 0602... 32 CH30 35-53 35 53 30° 30.50 33.7 12.1 3.2 CCGT 0602... 32 CH20 36-50 36 50 20° 32.50 34.8 13.5 2.2 CCGT 0602... 32 CH45 36-50 36 50 45° 29.20 33.7 12.1 4.6 CCGT 0602... 32 CH60 36-50 36 50 60° 29.30 34.8 12.0 5.6 CCGT 0602... 40 CH60 48-63 48 63 60° 39.10 47.5 16.5 8.4 CCGT 09T3... 40 CH15 48-66 48 66 15° 44.90 47.4 17.5 2.5 CCGT 09T3... 40 CH30 48-66 48 66 30° 38.20 42.9 14.4 4.7 CCGT 09T3... 40 CH45 48-66 48 66 45° 36.40 43.0 14.4 6.7 CCGT 09T3... 50 CH15 54-800 54 800 15° 48.10 50.6 19.4 2.5 CCGT 09T3... 50 CH20 54-800 54 800 20° 52.20 55.5 18.0 3.3 CCGT 09T3... 50 CH30 54-800 54 800 30° 49.95 50.8 19.4 4.7 CCGT 09T3...
