1031 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.H22

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. H22 1031 Lab2u

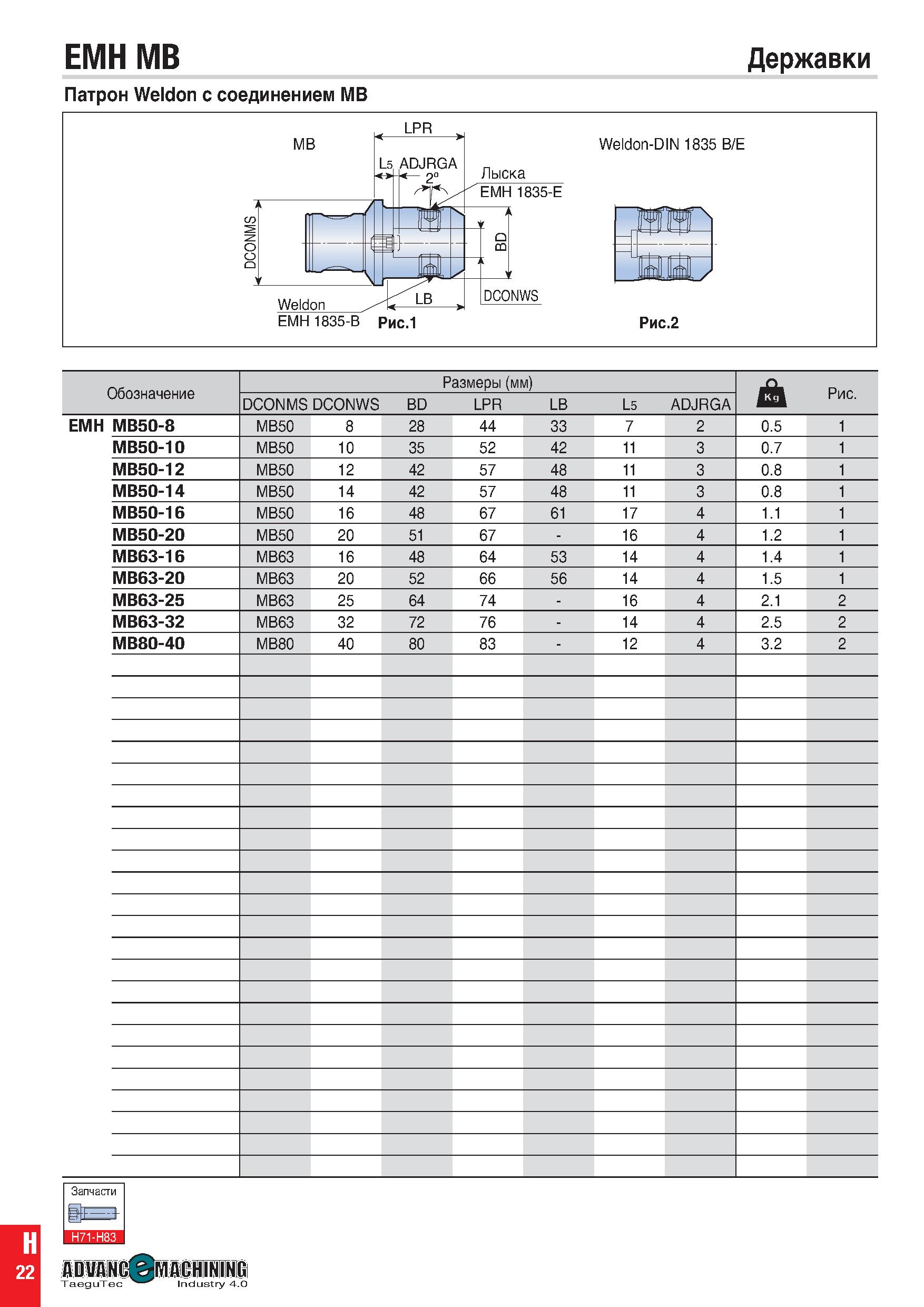

EMH MB Державки Патрон Weldon с соединением MB Weldon-DIN 1835 B/E Рис.2 Обозначение Размеры (мм) J Рис. DCONMS DCONWS BD LPR LB L5 ADJRGA EMH MB50-8 MB50 8 28 44 33 7 2 0.5 1 MB50-10 MB50 10 35 52 42 11 3 0.7 1 MB50-12 MB50 12 42 57 48 11 3 0.8 1 MB50-14 MB50 14 42 57 48 11 3 0.8 1 MB50-16 MB50 16 48 67 61 17 4 1.1 1 MB50-20 MB50 20 51 67 - 16 4 1.2 1 MB63-16 MB63 16 48 64 53 14 4 1.4 1 MB63-20 MB63 20 52 66 56 14 4 1.5 1 MB63-25 MB63 25 64 74 - 16 4 2.1 2 MB63-32 MB63 32 72 76 - 14 4 2.5 2 MB80-40 MB80 40 80 83 - 12 4 3.2 2
