1022 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.H13

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. H13 1022 Lab2u

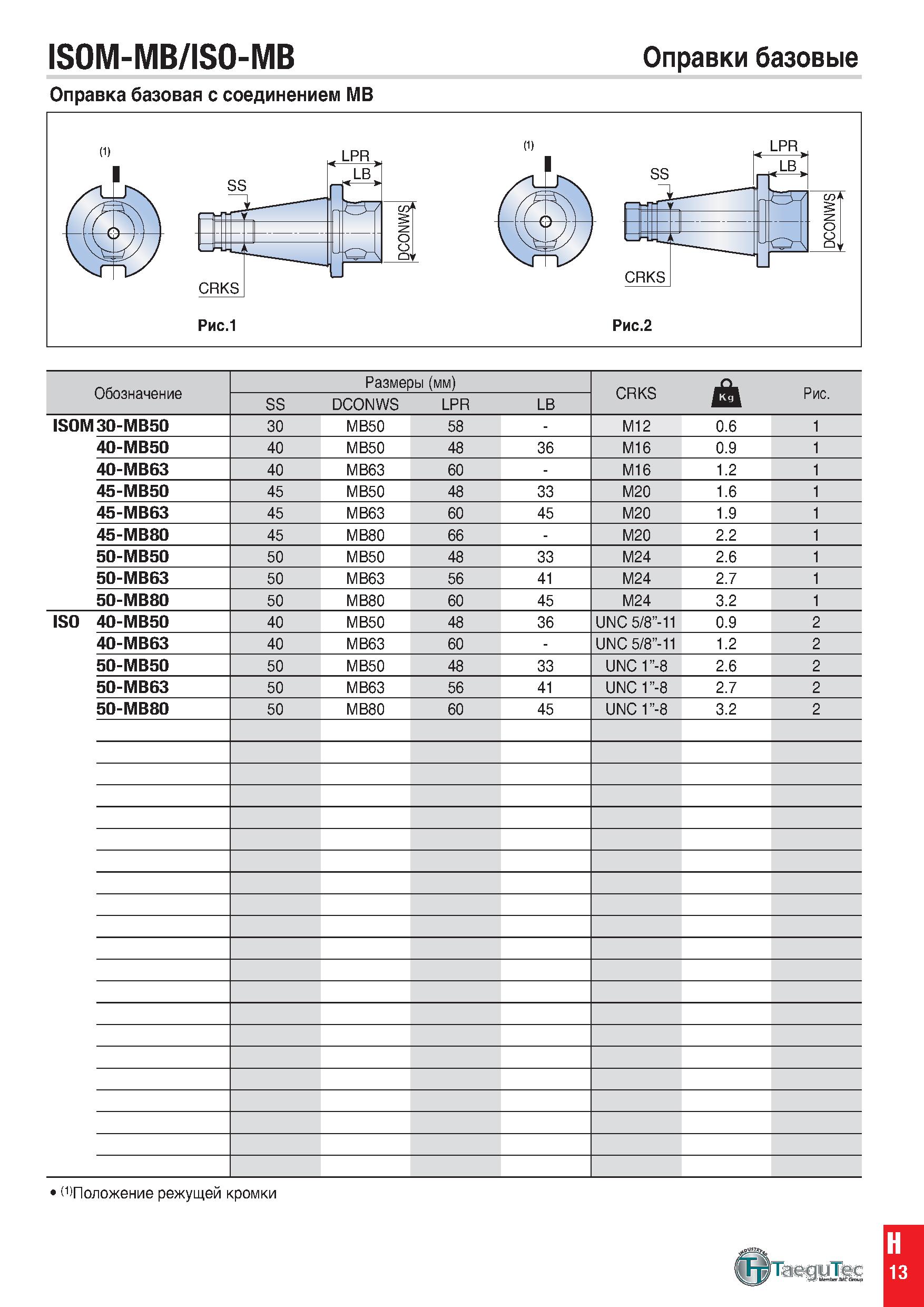

ISOM-MB/ISO-MB Оправки базовые Оправка базовая с соединением MB Рис.1 Рис.2 (1) (1) Обозначение Размеры (мм) CRKS fa Рис. SS DCONWS LPR LB ISOM30-MB50 30 MB50 58 - M12 0.6 1 40-MB50 40 MB50 48 36 M16 0.9 1 40-MB63 40 MB63 60 - M16 1.2 1 45-MB50 45 MB50 48 33 M20 1.6 1 45-MB63 45 MB63 60 45 M20 1.9 1 45-MB80 45 MB80 66 - M20 2.2 1 50-MB50 50 MB50 48 33 M24 2.6 1 50-MB63 50 MB63 56 41 M24 2.7 1 50-MB80 50 MB80 60 45 M24 3.2 1 ISO 40-MB50 40 MB50 48 36 UNC 5/8”-11 0.9 2 40-MB63 40 MB63 60 - UNC 5/8”-11 1.2 2 50-MB50 50 MB50 48 33 UNC 1”-8 2.6 2 50-MB63 50 MB63 56 41 UNC 1”-8 2.7 2 50-MB80 50 MB80 60 45 UNC 1”-8 3.2 2 (1)Положение режущей кромки
