880 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.G65

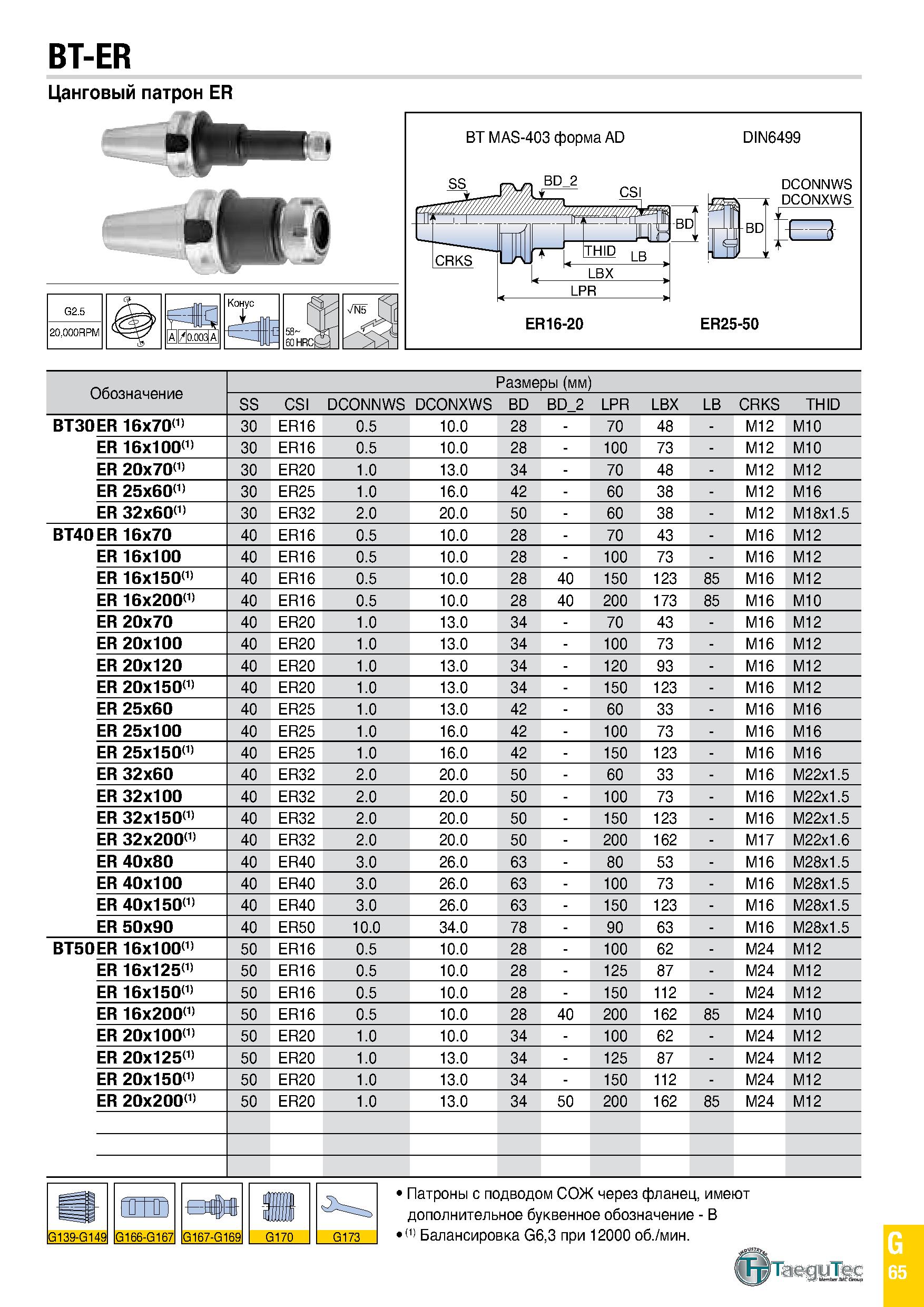

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. G65 0880 Lab2u BT-ER Цанговый патрон ER № Обозначение Размеры (мм) SS CSI DCONNWS DCONXWS BD BD 2 LPR LBX LB CRKS THID BT30ER 16x70(1) 30 ER16 0.5 10.0 28 - 70 48 - M12 M10 ER 16x100(1) 30 ER16 0.5 10.0 28 - 100 73 - M12 M10 ER 20x70(1) 30 ER20 1.0 13.0 34 - 70 48 - M12 M12 ER 25x60(1) 30 ER25 1.0 16.0 42 - 60 38 - M12 M16 ER 32x60(1) 30 ER32 2.0 20.0 50 - 60 38 - M12 M18x1.5 BT40ER 16x70 40 ER16 0.5 10.0 28 - 70 43 - M16 M12 ER 16x100 40 ER16 0.5 10.0 28 - 100 73 - M16 M12 ER 16x150(1) 40 ER16 0.5 10.0 28 40 150 123 85 M16 M12 ER 16x200(1) 40 ER16 0.5 10.0 28 40 200 173 85 M16 M10 ER 20x70 40 ER20 1.0 13.0 34 - 70 43 - M16 M12 ER 20x100 40 ER20 1.0 13.0 34 - 100 73 - M16 M12 ER 20x120 40 ER20 1.0 13.0 34 - 120 93 - M16 M12 ER 20x150(1) 40 ER20 1.0 13.0 34 - 150 123 - M16 M12 ER 25x60 40 ER25 1.0 13.0 42 - 60 33 - M16 M16 ER 25x100 40 ER25 1.0 16.0 42 - 100 73 - M16 M16 ER 25x150(1) 40 ER25 1.0 16.0 42 - 150 123 - M16 M16 ER 32x60 40 ER32 2.0 20.0 50 - 60 33 - M16 M22x1.5 ER 32x100 40 ER32 2.0 20.0 50 - 100 73 - M16 M22x1.5 ER 32x150(1) 40 ER32 2.0 20.0 50 - 150 123 - M16 M22x1.5 ER 32x200(1) 40 ER32 2.0 20.0 50 - 200 162 - M17 M22x1.6 ER 40x80 40 ER40 3.0 26.0 63 - 80 53 - M16 M28x1.5 ER 40x100 40 ER40 3.0 26.0 63 - 100 73 - M16 M28x1.5 ER 40x150(1) 40 ER40 3.0 26.0 63 - 150 123 - M16 M28x1.5 ER 50x90 40 ER50 10.0 34.0 78 - 90 63 - M16 M28x1.5 BT50ER 16x100(1) 50 ER16 0.5 10.0 28 - 100 62 - M24 M12 ER 16x125(1) 50 ER16 0.5 10.0 28 - 125 87 - M24 M12 ER 16x150(1) 50 ER16 0.5 10.0 28 - 150 112 - M24 M12 ER 16x200(1) 50 ER16 0.5 10.0 28 40 200 162 85 M24 M10 ER 20x100(1) 50 ER20 1.0 10.0 34 - 100 62 - M24 M12 ER 20x125(1) 50 ER20 1.0 13.0 34 - 125 87 - M24 M12 ER 20x150(1) 50 ER20 1.0 13.0 34 - 150 112 - M24 M12 ER 20x200(1) 50 ER20 1.0 13.0 34 50 200 162 85 M24 M12 G167-G169 G170 Патроны с подводом СОЖ через фланец, имеют дополнительное буквенное обозначение - B 111 Балансировка G6,3 при 12000 об./мин. '(F 'TaeguTec G173 G 65
