837 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.G22

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. G22 0837 Lab2u

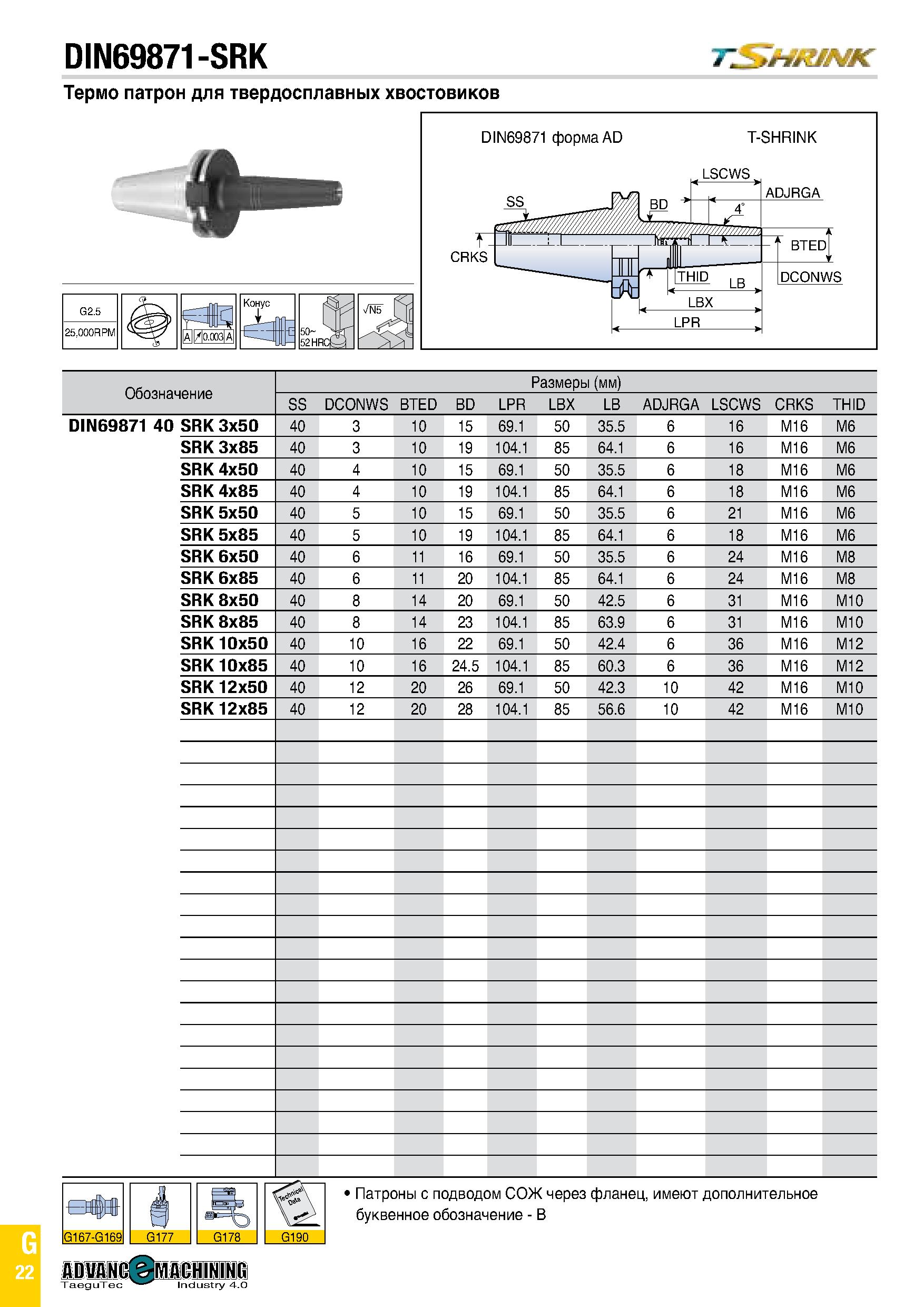

DIN69871-SRK Термо патрон для твердосплавных хвостовиков Обозначение Размеры (мм) SS DCONWS BTED BD LPR LBX LB ADJRGA LSCWS CRKS THID DIN69871 40 SRK 3x50 40 3 10 15 69.1 50 35.5 6 16 M16 M6 SRK 3x85 40 3 10 19 104.1 85 64.1 6 16 M16 M6 SRK 4x50 40 4 10 15 69.1 50 35.5 6 18 M16 M6 SRK 4x85 40 4 10 19 104.1 85 64.1 6 18 M16 M6 SRK 5x50 40 5 10 15 69.1 50 35.5 6 21 M16 M6 SRK 5x85 40 5 10 19 104.1 85 64.1 6 18 M16 M6 SRK 6x50 40 6 11 16 69.1 50 35.5 6 24 M16 M8 SRK 6x85 40 6 11 20 104.1 85 64.1 6 24 M16 M8 SRK 8x50 40 8 14 20 69.1 50 42.5 6 31 M16 M10 SRK 8x85 40 8 14 23 104.1 85 63.9 6 31 M16 M10 SRK10x50 40 10 16 22 69.1 50 42.4 6 36 M16 M12 SRK 10x85 40 10 16 24.5 104.1 85 60.3 6 36 M16 M12 SRK 12x50 40 12 20 26 69.1 50 42.3 10 42 M16 M10 SRK 12x85 40 12 20 28 104.1 85 56.6 10 42 M16 M10 of ft G167-G169 G177 G178 G190 Патроны с подводом СОЖ через фланец, имеют дополнительное буквенное обозначение - B G 22
