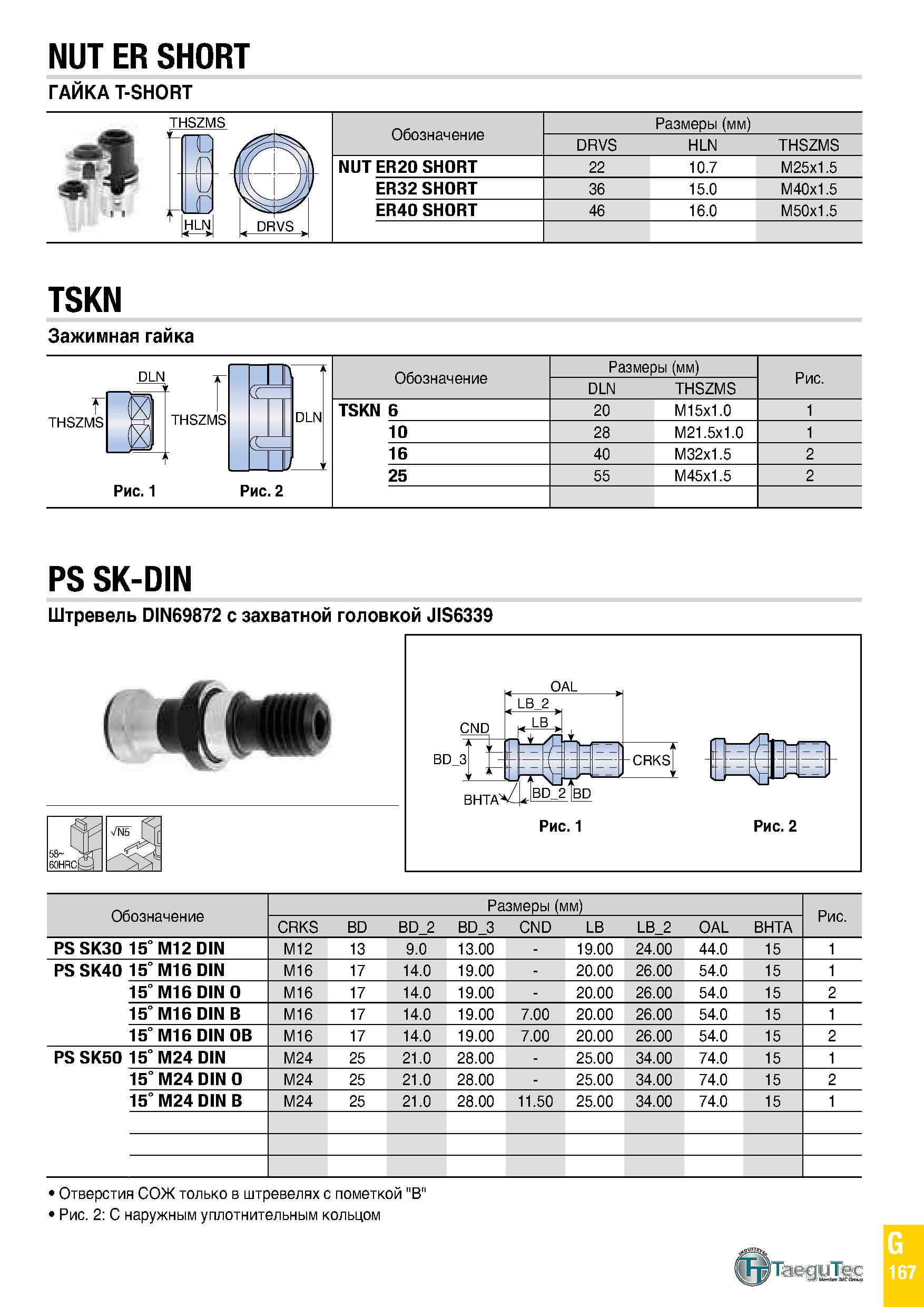

NUT ER SHORT ГАИКА T-SHORT Обозначение Размеры (мм) DRVS HLN THSZMS NUT ER20 SHORT 22 10.7 M25x1.5 ER32 SHORT 36 15.0 M40x1.5 ER40 SHORT 46 16.0 M50x1.5 Л THSZMS r £J HLN TSKN Зажимная гайка Обозначение Размеры (мм) Рис. DLN THSZMS TSKN 6 20 M15x1.0 1 10 28 M21.5x1.0 1 16 40 M32x1.5 2 25 55 M45x1.5 2 T THSZMS THSZMS II и DLN Рис. 1 Рис. 2 PS SK-DIN Штревель DIN69872 с захватной головкой JIS6339 ( > 58 у: 60HRCf- DLN Обозначение Размеры (мм) Рис. CRKS BD BD 2 BD 3 CND LB LB 2 OAL BHTA PS SK30 15° M12 DIN M12 13 9.0 13.00 - 19.00 24.00 44.0 15 1 PS SK40 15° M16 DIN M16 17 14.0 19.00 - 20.00 26.00 54.0 15 1 15° M16 DIN O M16 17 14.0 19.00 - 20.00 26.00 54.0 15 2 15° M16 DIN B M16 17 14.0 19.00 7.00 20.00 26.00 54.0 15 1 15° M16 DIN OB M16 17 14.0 19.00 7.00 20.00 26.00 54.0 15 2 PS SK50 15° M24 DIN M24 25 21.0 28.00 - 25.00 34.00 74.0 15 1 15° M24 DIN O M24 25 21.0 28.00 - 25.00 34.00 74.0 15 2 15° M24 DIN B M24 25 21.0 28.00 11.50 25.00 34.00 74.0 15 1 Отверстия СОЖ только в штревелях с пометкой "B" Рис. 2: С наружным уплотнительным кольцом '(fp TaeguTec G 167
