482 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.E169

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. E169 0482 Lab2u

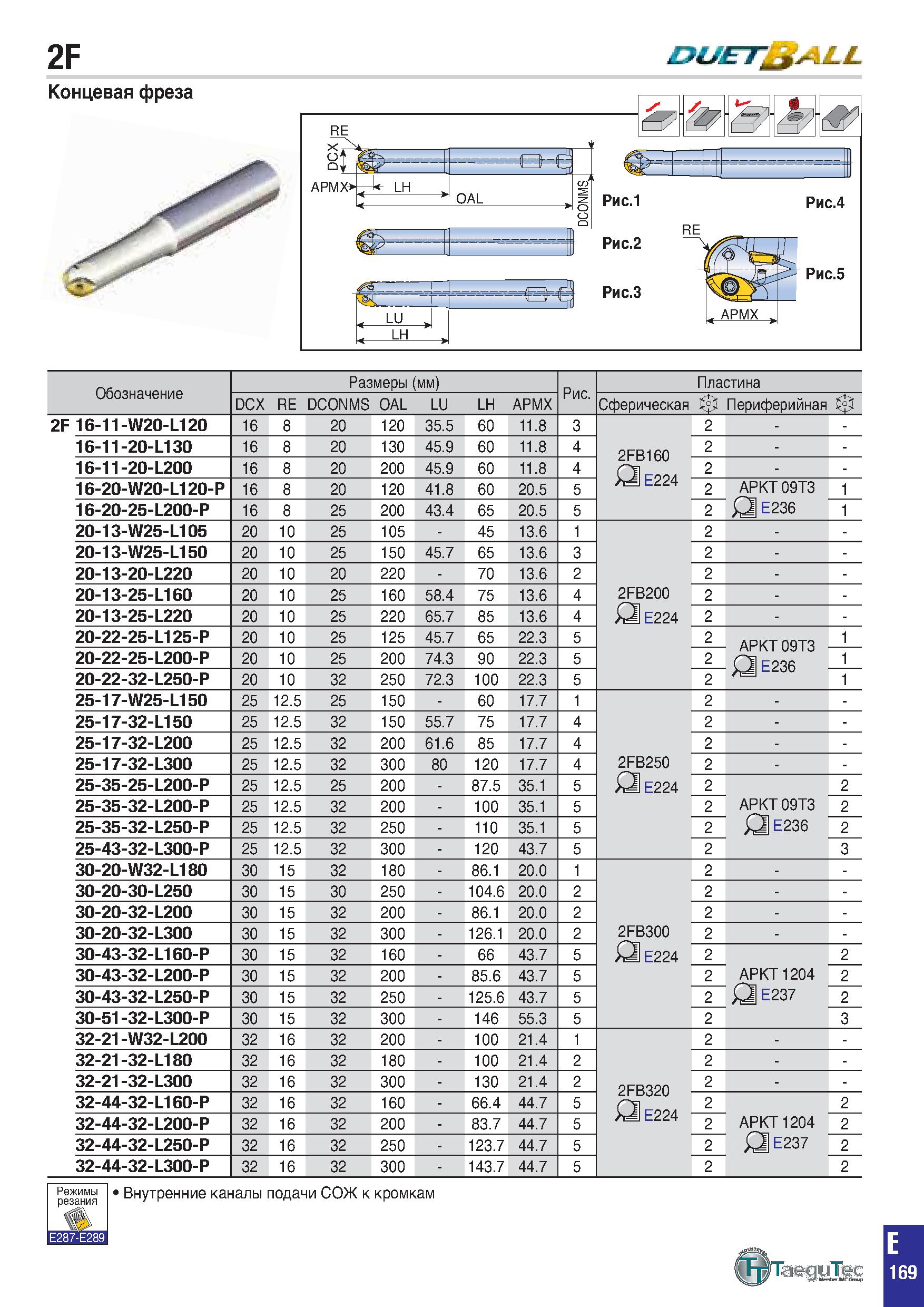

2F DUSTTtjALiL Концевая фреза RE of Q, “ И 7 LH > OAL . Л'1 & м' tHHr' 1 1 - LU J LH , Рис.1 Рис.2 Рис.3 Рис.4 Рис.5 Обозначение Размеры (мм) Рис. Пластина DCX RE DCONMS OAL LU LH APMX Сферическая iS Периферийная 2F 16-11-W20-L120 16 8 20 120 35.5 60 11.8 3 2FB160 Д E224 2 - 16-11-20-L130 16 8 20 130 45.9 60 11.8 4 2 - 16-11-20-L200 16 8 20 200 45.9 60 11.8 4 2 - 16-20-W20-L120-P 16 8 20 120 41.8 60 20.5 5 2 APKT09T3 О E236 1 16-20-25-L200-P 16 8 25 200 43.4 65 20.5 5 2 1 20-13-W25-L105 20 10 25 105 - 45 13.6 1 2FB200 Д E224 2 - 20-13-W25-L150 20 10 25 150 45.7 65 13.6 3 2 - 20-13-20-L220 20 10 20 220 - 70 13.6 2 2 - 20-13-25-L160 20 10 25 160 58.4 75 13.6 4 2 - 20-13-25-L220 20 10 25 220 65.7 85 13.6 4 2 - 20-22-25-L125-P 20 10 25 125 45.7 65 22.3 5 2 APKT09T3 О E236 1 20-22-25-L200-P 20 10 25 200 74.3 90 22.3 5 2 1 20-22-32-L250-P 20 10 32 250 72.3 100 22.3 5 2 1 25-17-W25-L150 25 12.5 25 150 - 60 17.7 1 2FB250 Д E224 2 - 25-17-32-L150 25 12.5 32 150 55.7 75 17.7 4 2 - 25-17-32-L200 25 12.5 32 200 61.6 85 17.7 4 2 - 25-17-32-L300 25 12.5 32 300 80 120 17.7 4 2 - 25-35-25-L200-P 25 12.5 25 200 - 87.5 35.1 5 2 APKT09T3 О E236 2 25-35-32-L200-P 25 12.5 32 200 - 100 35.1 5 2 2 25-35-32-L250-P 25 12.5 32 250 - 110 35.1 5 2 2 25-43-32-L300-P 25 12.5 32 300 - 120 43.7 5 2 3 30-20-W32-L180 30 15 32 180 - 86.1 20.0 1 2FB300 Д E224 2 - 30-20-30-L250 30 15 30 250 - 104.6 20.0 2 2 - 30-20-32-L200 30 15 32 200 - 86.1 20.0 2 2 - 30-20-32-L300 30 15 32 300 - 126.1 20.0 2 2 - 30-43-32-L160-P 30 15 32 160 - 66 43.7 5 2 APKT 1204 Д E237 2 30-43-32-L200-P 30 15 32 200 - 85.6 43.7 5 2 2 30-43-32-L250-P 30 15 32 250 - 125.6 43.7 5 2 2 30-51-32-L300-P 30 15 32 300 - 146 55.3 5 2 3 32-21-W32-L200 32 16 32 200 - 100 21.4 1 2FB320 Д E224 2 - 32-21-32-L180 32 16 32 180 - 100 21.4 2 2 - 32-21-32-L300 32 16 32 300 - 130 21.4 2 2 - 32-44-32-L160-P 32 16 32 160 - 66.4 44.7 5 2 APKT 1204 Д E237 2 32-44-32-L200-P 32 16 32 200 - 83.7 44.7 5 2 2 32-44-32-L250-P 32 16 32 250 - 123.7 44.7 5 2 2 32-44-32-L300-P 32 16 32 300 - 143.7 44.7 5 2 2 ' Внутренние каналы подачи СОЖ к кромкам TaeguTec E 169
