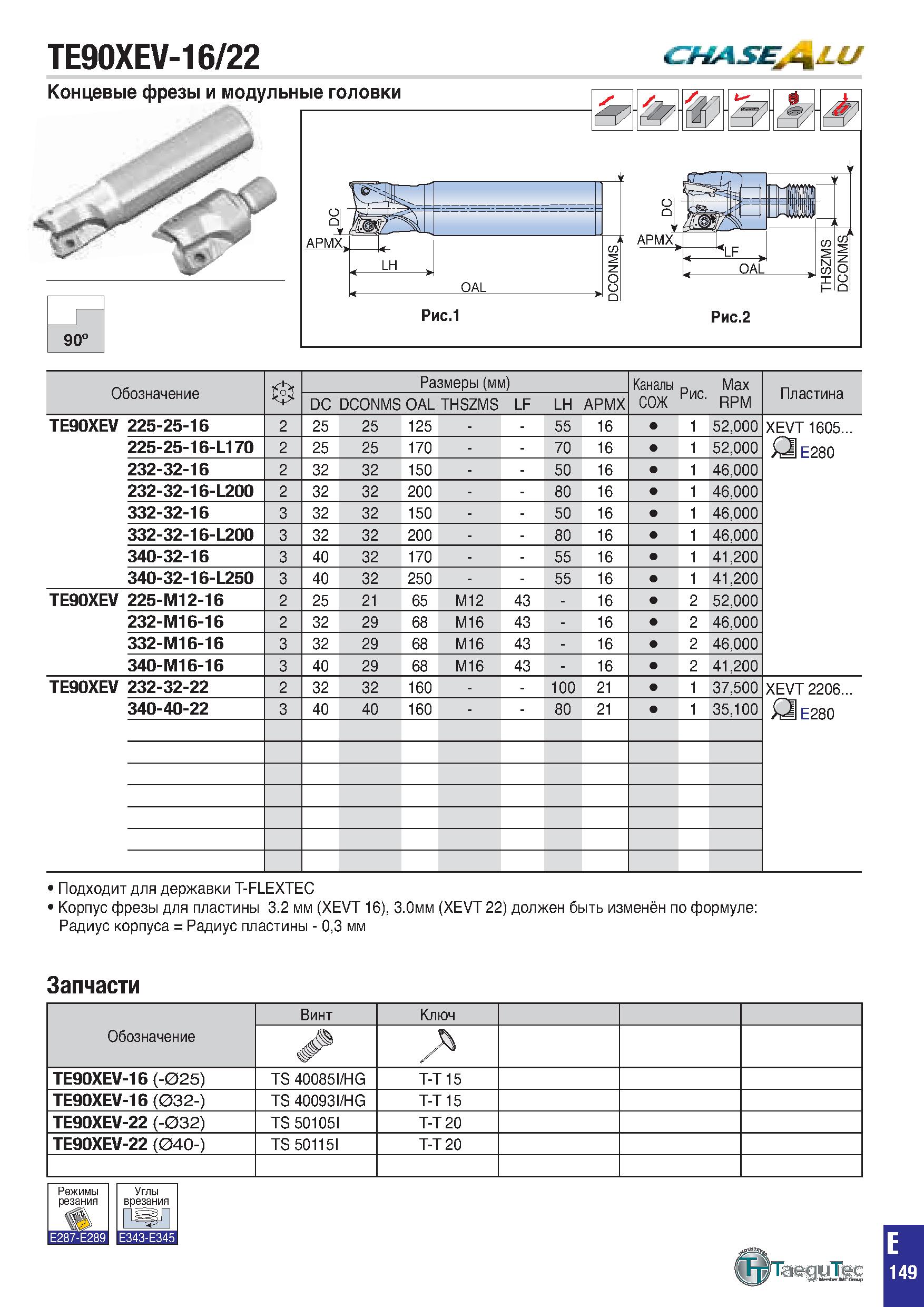

462 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.E149

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. E149 0462 Lab2u

TE90XEV-16/22 CHASE LU Обозначение в Размеры (мм) Каналы СОЖ Рис. Max RPM Пластина DC DCONMS OAL THSZMS LF LH APMX TE90XEV 225-25-16 2 25 25 125 - - 55 16 1 52,000 XEVT 1605... Д E280 225-25-16-L170 2 25 25 170 - - 70 16 1 52,000 232-32-16 2 32 32 150 - - 50 16 1 46,000 232-32-16-L200 2 32 32 200 - - 80 16 1 46,000 332-32-16 3 32 32 150 - - 50 16 1 46,000 332-32-16-L200 3 32 32 200 - - 80 16 1 46,000 340-32-16 3 40 32 170 - - 55 16 1 41,200 340-32-16-L250 3 40 32 250 - - 55 16 1 41,200 TE90XEV 225-M12-16 2 25 21 65 M12 43 - 16 2 52,000 232-M16-16 2 32 29 68 M16 43 - 16 2 46,000 332-M16-16 3 32 29 68 M16 43 - 16 2 46,000 340-M16-16 3 40 29 68 M16 43 - 16 2 41,200 TE90XEV 232-32-22 2 32 32 160 - - 100 21 1 37,500 XEVT 2206... О E280 340-40-22 3 40 40 160 - - 80 21 1 35,100 Подходит для державки T-FLEXTEC Корпус фрезы для пластины 3.2 мм (XEVT 16), 3.0мм (XEVT 22) должен быть изменён по формуле: Радиус корпуса = Радиус пластины - 0,3 мм Запчасти Обозначение Винт Ключ TE90XEV-16 (-025) TS 40085I/HG T-T 15 TE90XEV-16 (032-) TS 40093I/HG T-T 15 TE90XEV-22 (-032) TS 50105I T-T 20 TE90XEV-22 (040-) TS 50115I T-T 20 Режимы резания TaeguTec E 149
