443 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.E130

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. E130 0443 Lab2u

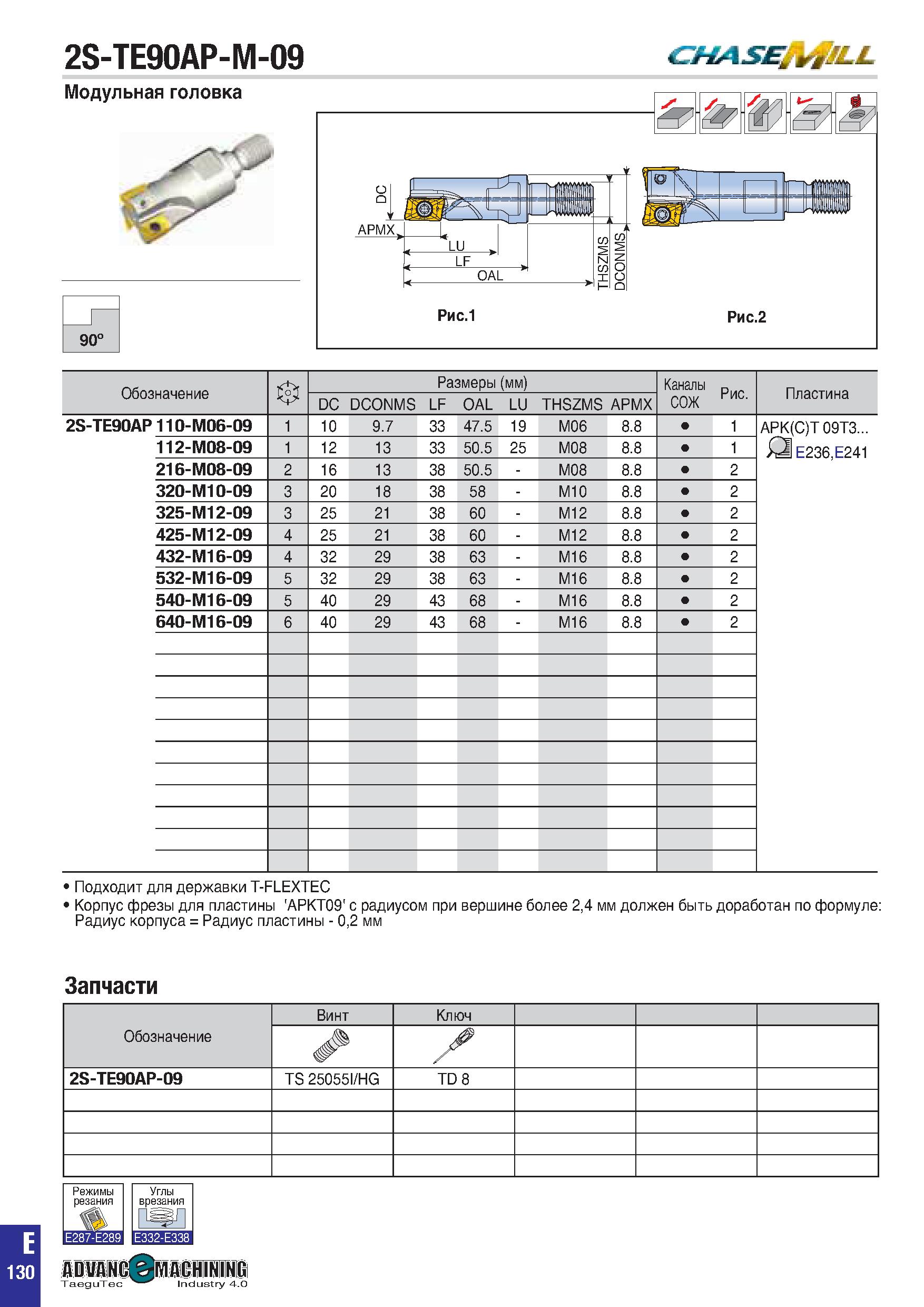

2S-TE90AP-M-09 CHAtt/iflLJ. Модульная головка 90° Обозначение 0 Размеры (мм) Каналы СОЖ Рис. Пластина DC DCONMS LF OAL LU THSZMS APMX 2S-TE90AP110-M06-09 1 10 9.7 33 47.5 19 M06 8.8 1 APK(C)T 09T3... Д E236,E241 112-M08-09 1 12 13 33 50.5 25 M08 8.8 1 216-M08-09 2 16 13 38 50.5 - M08 8.8 2 320-M10-09 3 20 18 38 58 - M10 8.8 2 325-M12-09 3 25 21 38 60 - M12 8.8 2 425-M12-09 4 25 21 38 60 - M12 8.8 2 432-M16-09 4 32 29 38 63 - M16 8.8 2 532-M16-09 5 32 29 38 63 - M16 8.8 2 540-M16-09 5 40 29 43 68 - M16 8.8 2 640-M16-09 6 40 29 43 68 - M16 8.8 2 Подходит для державки T-FLEXTEC Корпус фрезы для пластины 'APKT09' с радиусом при вершине более 2,4 мм должен быть доработан по формуле: Радиус корпуса = Радиус пластины - 0,2 мм Запчасти TaeguTec Industry 4.0 E 130
