413 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.E100

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. E100 0413 Lab2u

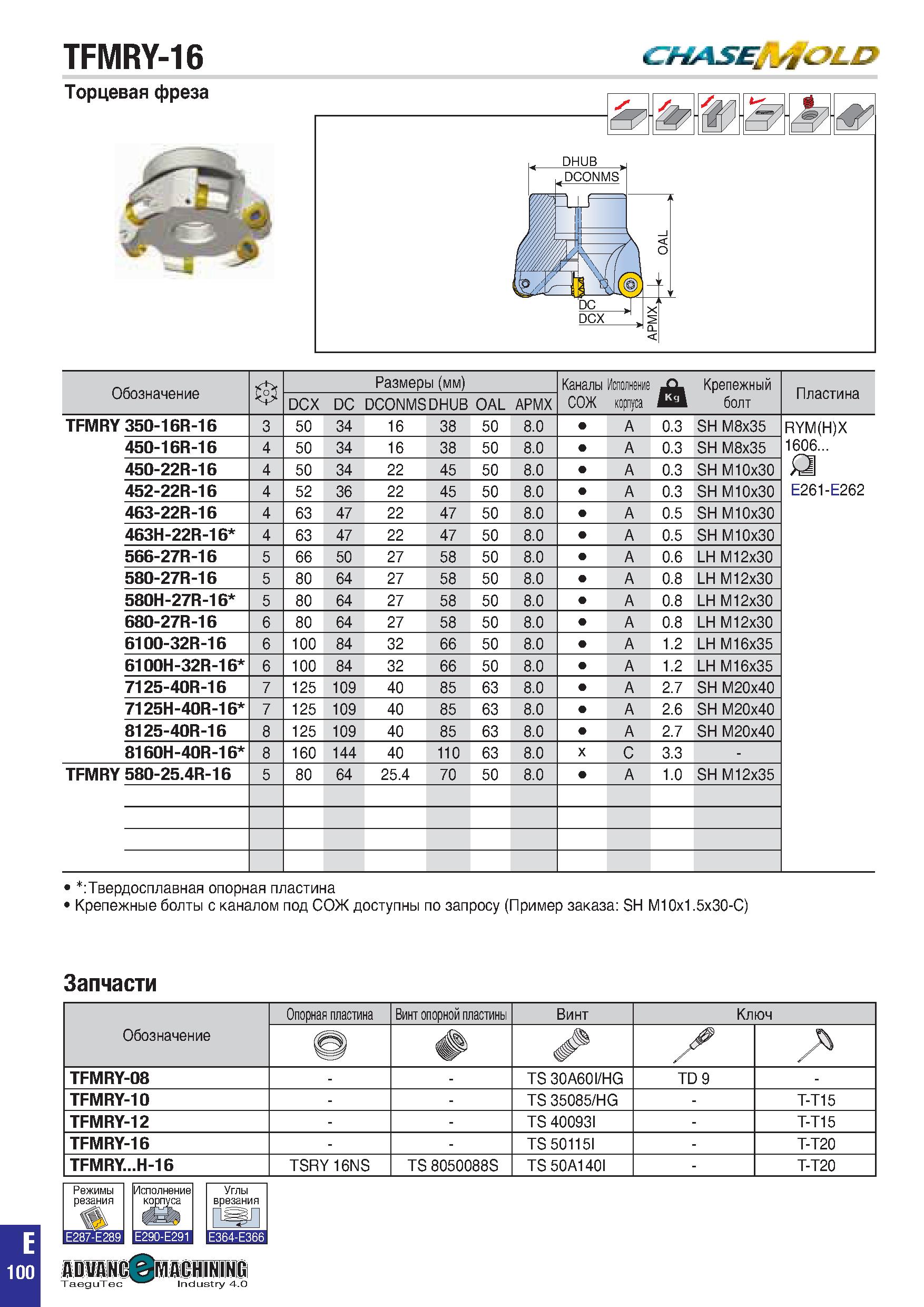

TFMRY-16 CHASE, Обозначение Размеры (мм) Каналы Исполнение СОЖ корпуса й Крепежный болт Пластина DCX DC DCONMSDHUB OAL APMX TFMRY 350-16R-16 3 50 34 16 38 50 8.0 A 0.3 SHM8x35 RYM(H)X 1606... Д E261-E262 450-16R-16 4 50 34 16 38 50 8.0 A 0.3 SH M8x35 450-22R-16 4 50 34 22 45 50 8.0 A 0.3 SH M10x30 452-22R-16 4 52 36 22 45 50 8.0 A 0.3 SH M10x30 463-22R-16 4 63 47 22 47 50 8.0 A 0.5 SH M10x30 463H-22R-16 4 63 47 22 47 50 8.0 A 0.5 SH M10x30 566-27R-16 5 66 50 27 58 50 8.0 A 0.6 LH M12x30 580-27R-16 5 80 64 27 58 50 8.0 A 0.8 LH M12x30 580H-27R-16 5 80 64 27 58 50 8.0 A 0.8 LH M12x30 680-27R-16 6 80 64 27 58 50 8.0 A 0.8 LH M12x30 6100-32R-16 6 100 84 32 66 50 8.0 A 1.2 LH M16x35 6100H-32R-16 6 100 84 32 66 50 8.0 A 1.2 LH M16x35 7125-40R-16 7 125 109 40 85 63 8.0 A 2.7 SH M20x40 7125H-40R-16 7 125 109 40 85 63 8.0 A 2.6 SH M20x40 8125-40R-16 8 125 109 40 85 63 8.0 A 2.7 SH M20x40 8160H-40R-16 8 160 144 40 110 63 8.0 x C 3.3 - TFMRY 580-25.4R-16 5 80 64 25.4 70 50 8.0 A 1.0 SH M12x35 :Твердосплавная опорная пластина Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа: SH M10x1.5x30-C) Запчасти Обозначение Опорная пластина Винт опорной пластины Винт Ключ щ TFMRY-08 TS 30A60I/HG TD 9 - TFMRY-10 TS 35085/HG T-T15 TFMRY-12 TS 40093I T-T15 TFMRY-16 TS 50115I T-T20 TFMRY...H-16 TSRY 16NS TS 8050088S TS 50A140I T-T20 Режимы резания Исполнение Углы врезания ГуЧ0П E364-E366 ADUANC1 TaeguTec MACHINING Industry 4.0 E 100
