165 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.D98

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. D98 0165 Lab2u

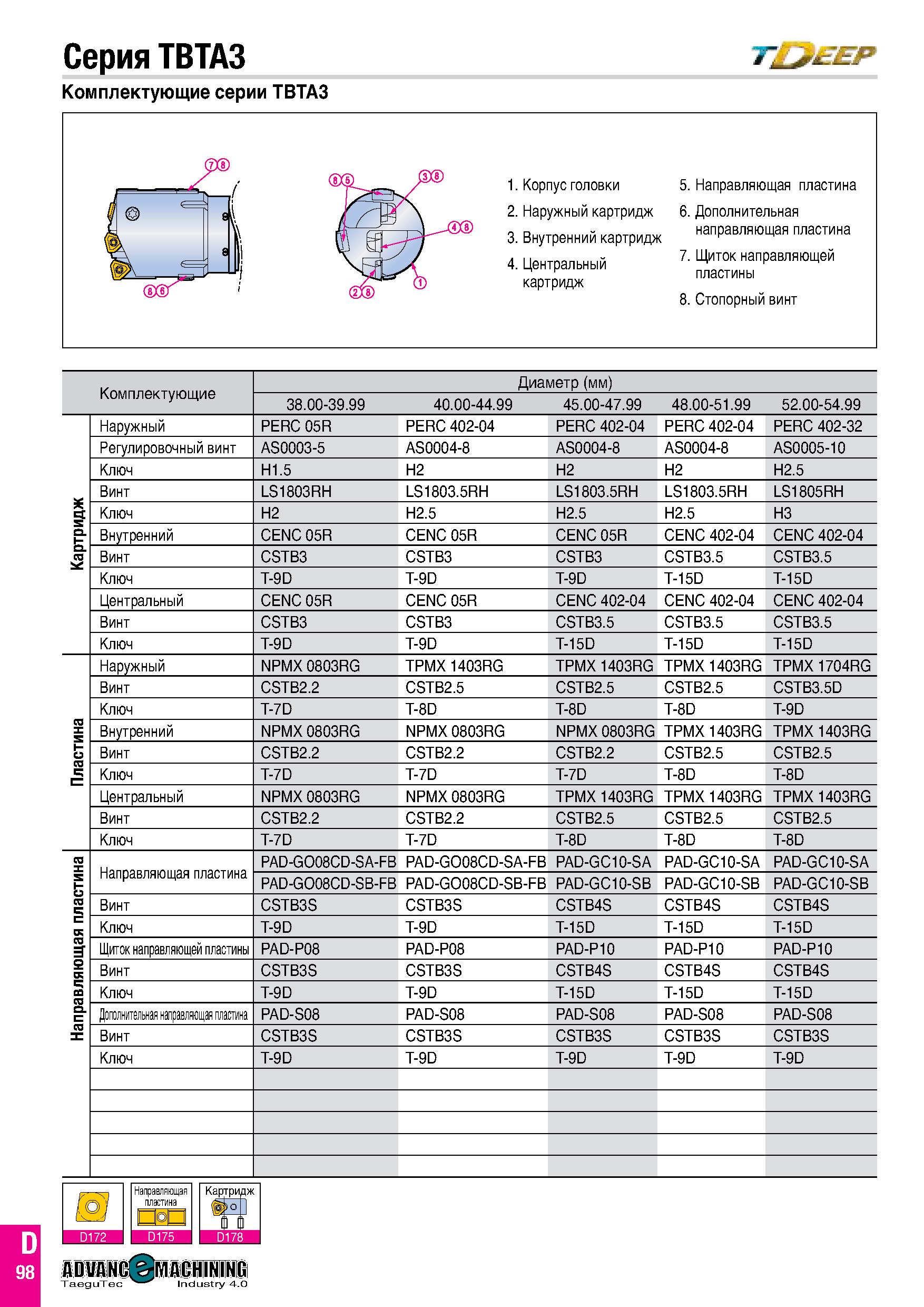

Серия TBTA3 Комплектующие серии TBTA3 Т ЕЕР Ф - 1. Корпус головки 5. Направляющая пластина 9 2. Наружный картридж 6. Дополнительная k \ wwrr л 3. Внутренний картридж направляющая пластина NiX 4. Центральный 7. Щиток направляющей пластины ' CVh картридж 8. Стопорный винт Комплектующие Диаметр (мм) 38.00-39.99 40.00-44.99 45.00-47.99 48.00-51.99 52.00-54.99 Картридж Наружный PERC 05R PERC 402-04 PERC 402-04 PERC 402-04 PERC 402-32 Регулировочный винт AS0003-5 AS0004-8 AS0004-8 AS0004-8 AS0005-10 Ключ H1.5 H2 H2 H2 H2.5 Винт LS1803RH LS1803.5RH LS1803.5RH LS1803.5RH LS1805RH Ключ H2 H2.5 H2.5 H2.5 H3 Внутренний CENC05R CENC 05R CENC 05R CENC 402-04 CENC 402-04 Винт CSTB3 CSTB3 CSTB3 CSTB3.5 CSTB3.5 Ключ T-9D T-9D T-9D T-15D T-15D Центральный CENC05R CENC 05R CENC 402-04 CENC 402-04 CENC 402-04 Винт CSTB3 CSTB3 CSTB3.5 CSTB3.5 CSTB3.5 Ключ T-9D T-9D T-15D T-15D T-15D Пластина Наружный NPMX 0803RG TPMX 1403RG TPMX 1403RG TPMX 1403RG TPMX 1704RG Винт CSTB2.2 CSTB2.5 CSTB2.5 CSTB2.5 CSTB3.5D Ключ T-7D T-8D T-8D T-8D T-9D Внутренний NPMX 0803RG NPMX 0803RG NPMX 0803RG TPMX 1403RG TPMX 1403RG Винт CSTB2.2 CSTB2.2 CSTB2.2 CSTB2.5 CSTB2.5 Ключ T-7D T-7D T-7D T-8D T-8D Центральный NPMX 0803RG NPMX 0803RG TPMX 1403RG TPMX 1403RG TPMX 1403RG Винт CSTB2.2 CSTB2.2 CSTB2.5 CSTB2.5 CSTB2.5 Ключ T-7D T-7D T-8D T-8D T-8D Направляющая пластина Направляющая пластина > О 6 ОО - из PAD-GO08CD-SA-FB PAD-GC10-SA PAD-GC10-SA PAD-GC10-SA > о 6 ОО - из PAD-GO08CD-SB-FB PAD-GC10-SB PAD-GC10-SB PAD-GC10-SB Винт CSTB3S CSTB3S CSTB4S CSTB4S CSTB4S Ключ T-9D T-9D T-15D T-15D T-15D Щиток направляющей пластины PAD-P08 PAD-P08 PAD-P10 PAD-P10 PAD-P10 Винт CSTB3S CSTB3S CSTB4S CSTB4S CSTB4S Ключ T-9D T-9D T-15D T-15D T-15D Дополнительная направляющая пластина PAD-S08 PAD-S08 PAD-S08 PAD-S08 PAD-S08 Винт CSTB3S CSTB3S CSTB3S CSTB3S CSTB3S Ключ T-9D T-9D T-9D T-9D T-9D
