156 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.D89

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. D89 0156 Lab2u

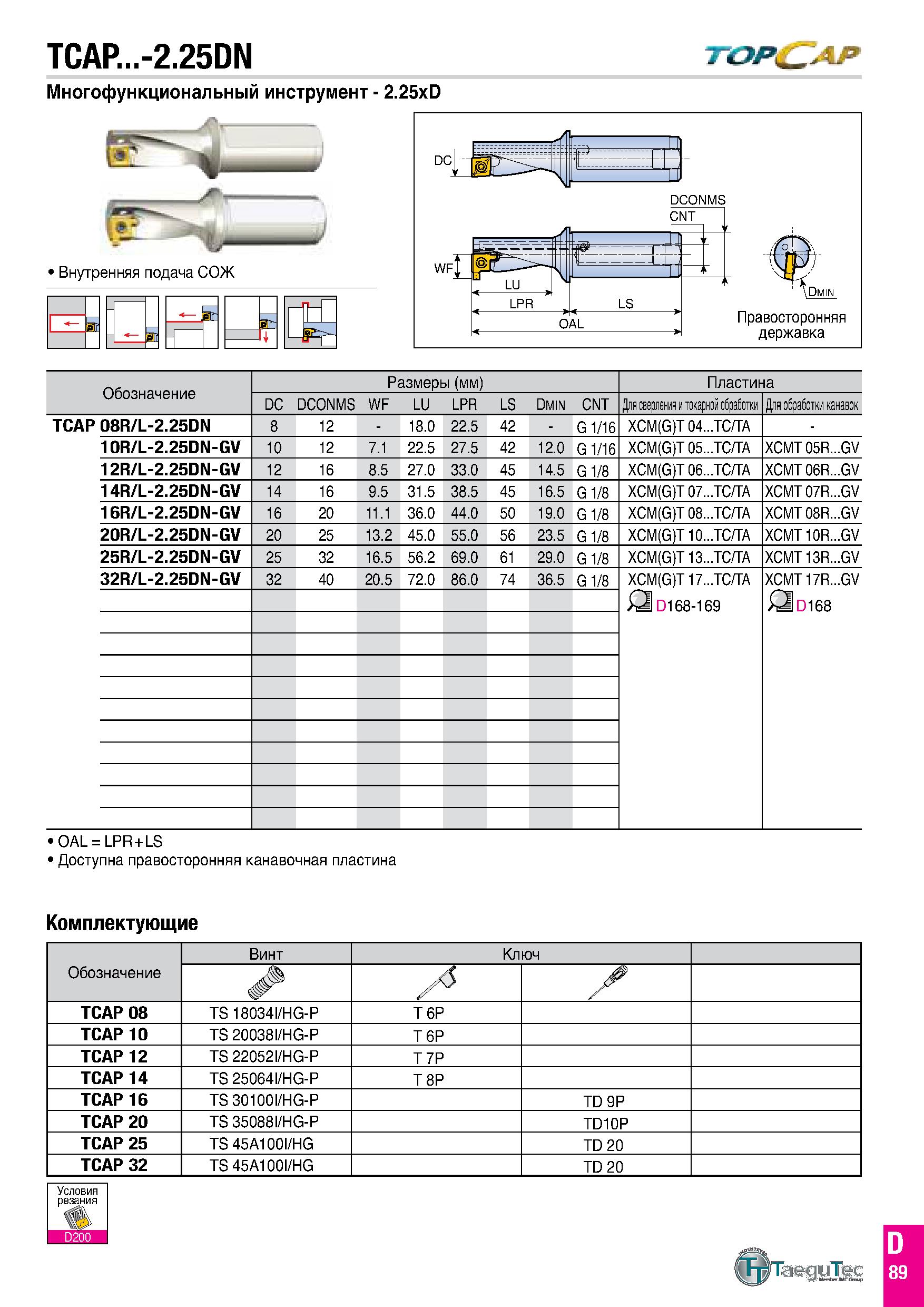

TCAP...-2.25DN ТОРС АР Многофункциональный инструмент - 2.25xD Внутренняя подача СОЖ ж Обозначение Размеры (мм) Пластина DC DCONMS WF LU LPR LS Dmin CNT Для сверления и токарной обработки Для обработки канавок TCAP 08R/L-2.25DN 8 12 - 18.0 22.5 42 - G 1/16 XCM(G)T 04...TC/TA 10R/L-2.25DN-GV 10 12 7.1 22.5 27.5 42 12.0 G 1/16 XCM(G)T 05...TC/TA XCMT 05R...GV 12R/L-2.25DN-GV 12 16 8.5 27.0 33.0 45 14.5 G 1/8 XCM(G)T 06...TC/TA XCMT 06R...GV 14R/L-2.25DN-GV 14 16 9.5 31.5 38.5 45 16.5 G 1/8 XCM(G)T 07...TC/TA XCMT 07R...GV 16R/L-2.25DN-GV 16 20 11.1 36.0 44.0 50 19.0 G 1/8 XCM(G)T 08...TC/TA XCMT 08R...GV 20R/L-2.25DN-GV 20 25 13.2 45.0 55.0 56 23.5 G 1/8 XCM(G)T 10...TC/TA XCMT 10R...GV 25R/L-2.25DN-GV 25 32 16.5 56.2 69.0 61 29.0 G 1/8 XCM(G)T 13...TC/TA XCMT 13R...GV 32R/L-2.25DN-GV 32 40 20.5 72.0 86.0 74 36.5 G 1/8 XCM(G)T 17...TC/TA Д D168-169 XCMT 17R...GV Д D168 > OAL = LPR+LS > Доступна правосторонняя канавочная пластина Комплектующие TaeguTec D 89
