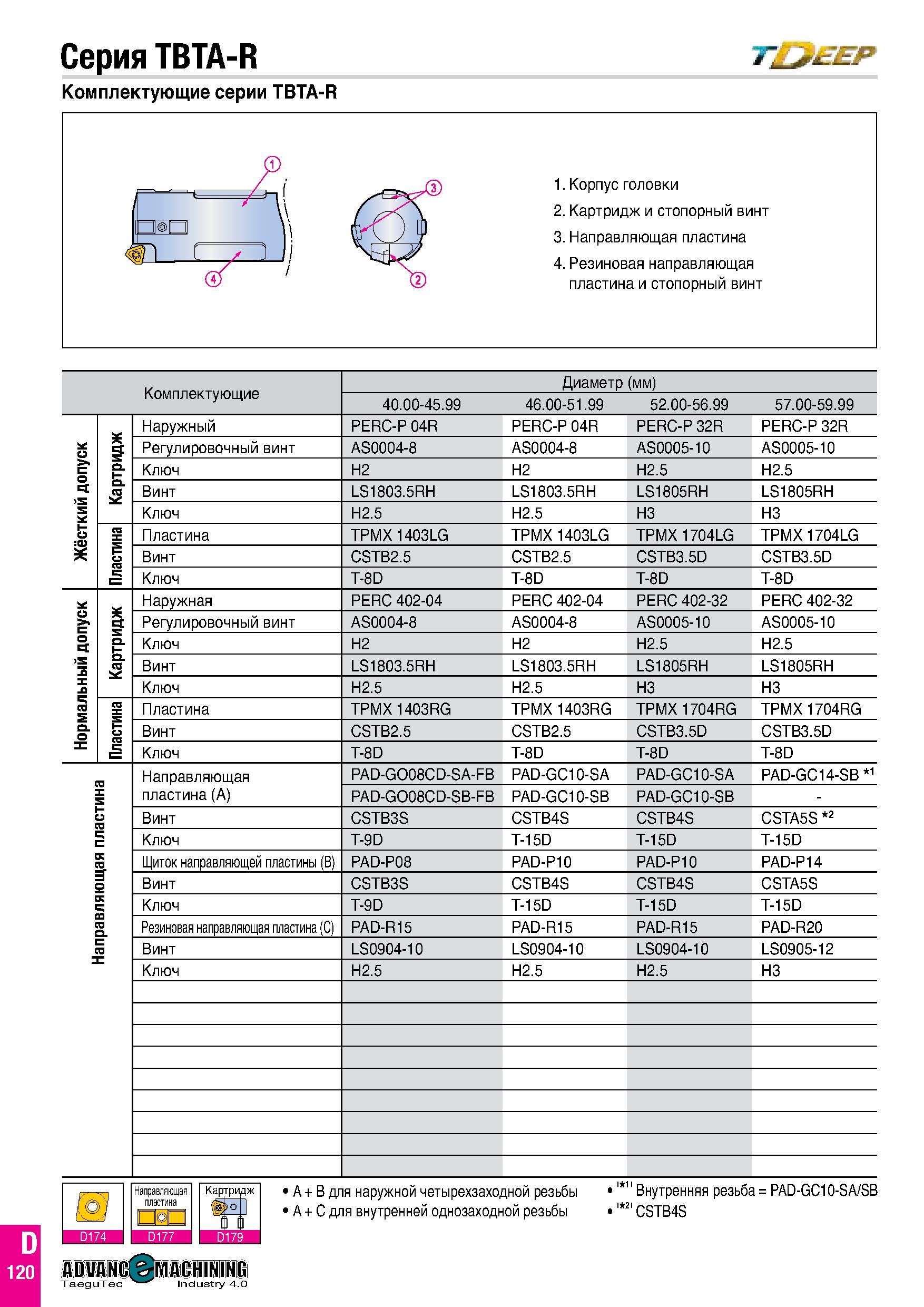

Серия TBTA-R Комплектующие серии TBTA-R 4 Р. „ ,-А f з а ь j) 1. Корпус головки 2. Картридж и стопорный винт 3. Направляющая пластина 4. Резиновая направляющая пластина и стопорный винт ii i i Чг / sf ' Ъ Комплектующие Диаметр (мм) 40.00-45.99 46.00-51.99 52.00-56.99 57.00-59.99 Жёсткий допуск Картридж Наружный PERC-P 04R PERC-P 04R PERC-P 32R PERC-P 32R Регулировочный винт AS0004-8 AS0004-8 AS0005-10 AS0005-10 Ключ H2 H2 H2.5 H2.5 Винт LS1803.5RH LS1803.5RH LS1805RH LS1805RH Ключ H2.5 H2.5 H3 H3 Пластина Пластина TPMX 1403LG TPMX 1403LG TPMX 1704LG TPMX 1704LG Винт CSTB2.5 CSTB2.5 CSTB3.5D CSTB3.5D Ключ T-8D T-8D T-8D T-8D Нормальный допуск Картридж Наружная PERC 402-04 PERC 402-04 PERC 402-32 PERC 402-32 Регулировочный винт AS0004-8 AS0004-8 AS0005-10 AS0005-10 Ключ H2 H2 H2.5 H2.5 Винт LS1803.5RH LS1803.5RH LS1805RH LS1805RH Ключ H2.5 H2.5 H3 H3 Пластина Пластина TPMX 1403RG TPMX 1403RG TPMX 1704RG TPMX 1704RG Винт CSTB2.5 CSTB2.5 CSTB3.5D CSTB3.5D Ключ T-8D T-8D T-8D T-8D Направляющая пластина Направляющая пластина (А) PAD-GO08CD-SA-FB PAD-GC10-SA PAD-GC10-SA PAD-GC14-SB 1 PAD-GO08CD-SB-FB PAD-GC10-SB PAD-GC10-SB - Винт CSTB3S CSTB4S CSTB4S CSTA5S 2 Ключ T-9D T-15D T-15D T-15D Щиток направляющей пластины (B) PAD-P08 PAD-P10 PAD-P10 PAD-P14 Винт CSTB3S CSTB4S CSTB4S CSTA5S Ключ T-9D T-15D T-15D T-15D Резиновая направляющая пластина(C) PAD-R15 PAD-R15 PAD-R15 PAD-R20 Винт LS0904-10 LS0904-10 LS0904-10 LS0905-12 Ключ H2.5 H2.5 H2.5 H3 Направляющая пластина Картридж > A + B для наружной четырехзаходной резьбы Внутренняя резьба = A + C для внутренней однозаходной резьбы ' 2' CSTB4S PAD-GC10-SA/SB TnnnuTp Industry 4.0 120
