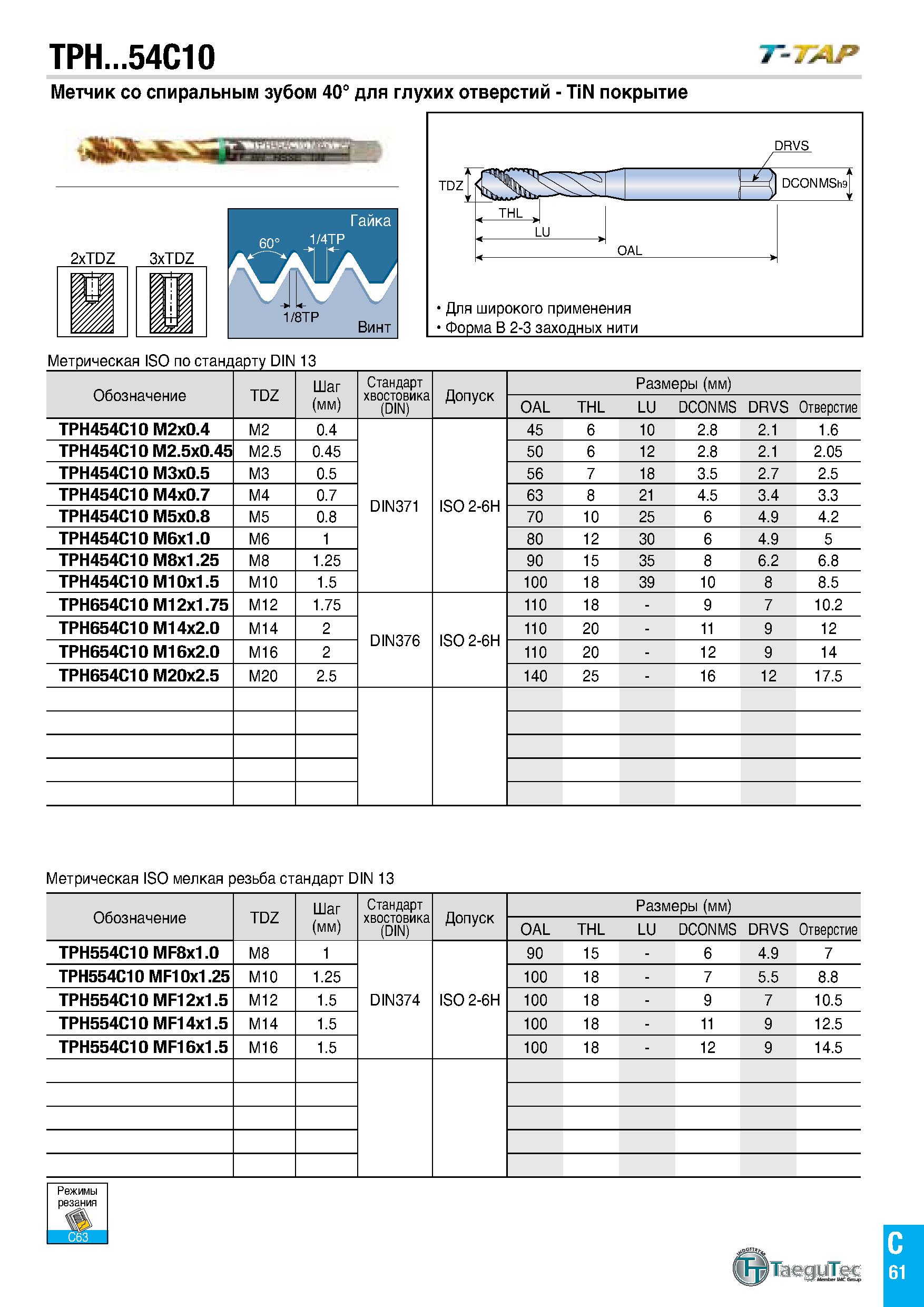

TPH...54C10 Т-.ЛР Метчик со спиральным зубом 40° для глухих отверстий - TiN покрытие Метрическая ISO по стандарту DIN 13 Обозначение TDZ Шаг (мм) Стандарт хвостовика (DIN) Допуск Размеры (мм) OAL THL LU DCONMS DRVS Отверстие TPH454C10 M2x0.4 M2 0.4 DIN371 ISO 2-6H 45 6 10 2.8 2.1 1.6 TPH454C10 M2.5x0.45 M2.5 0.45 50 6 12 2.8 2.1 2.05 TPH454C10 M3x0.5 M3 0.5 56 7 18 3.5 2.7 2.5 TPH454C10 M4x0.7 M4 0.7 63 8 21 4.5 3.4 3.3 TPH454C10 M5x0.8 M5 0.8 70 10 25 6 4.9 4.2 TPH454C10 M6x1.0 M6 1 80 12 30 6 4.9 5 TPH454C10 M8x1.25 M8 1.25 90 15 35 8 6.2 6.8 TPH454C10 M10x1.5 M10 1.5 100 18 39 10 8 8.5 TPH654C10 M12x1.75 M12 1.75 DIN376 ISO 2-6H 110 18 - 9 7 10.2 TPH654C10 M14x2.0 M14 2 110 20 - 11 9 12 TPH654C10 M16x2.0 M16 2 110 20 - 12 9 14 TPH654C10 M20x2.5 M20 2.5 140 25 - 16 12 17.5 Метрическая ISO мелкая резьба стандарт DIN 13 Обозначение TDZ Шаг (мм) Стандарт хвостовика (DIN) Допуск Размеры (мм) OAL THL LU DCONMS DRVS Отверстие TPH554C10 MF8x1.0 M8 1 DIN374 ISO 2-6H 90 15 - 6 4.9 7 TPH554C10 MF10x1.25 M10 1.25 100 18 - 7 5.5 8.8 TPH554C10 MF12x1.5 M12 1.5 100 18 - 9 7 10.5 TPH554C10 MF14x1.5 M14 1.5 100 18 - 11 9 12.5 TPH554C10 MF16x1.5 M16 1.5 100 18 - 12 9 14.5 Режимы
