28 Каталог TAEGUTEC 2020 Вращающийся режущий и вспомогательный инструмент по металлу Стр.C25

Каталог TAEGUTEC 2020 Вращающийся инструмент Стр. C25 0028 Lab2u

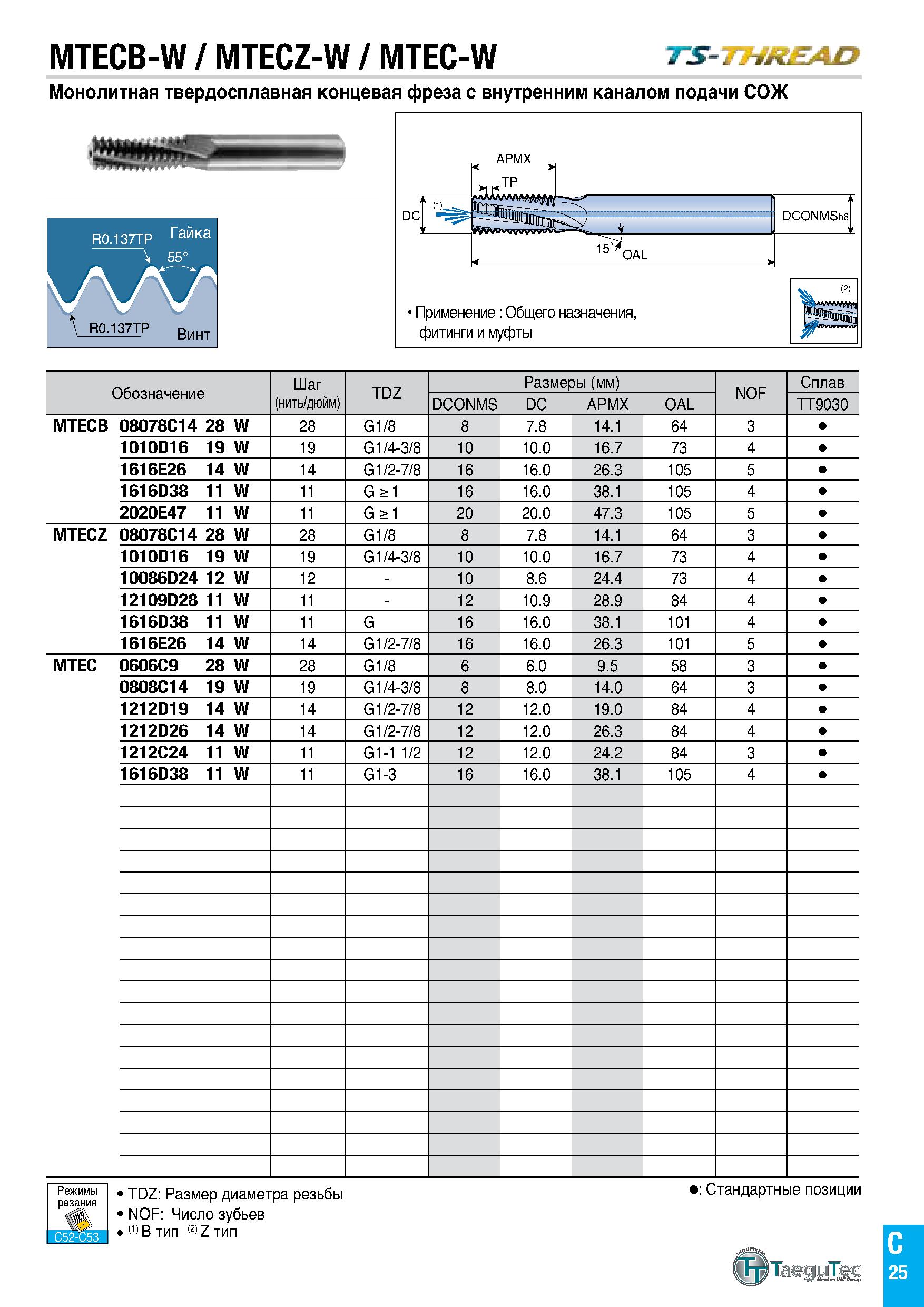

MTECB-W / MTECZ-W / MTEC-W TS-T Монолитная твердосплавная концевая фреза с внутренним каналом подачи СОЖ .дДЕ t (1) - DCONMSh6 1 . OAL Применение : Общего назначения, фитинги и муфты Обозначение Шаг (нить/дюйм) TDZ Размеры (мм) NOF Сплав DCONMS DC APMX OAL TT9030 MTECB 08078C14 28 W 28 G1/8 8 7.8 14.1 64 3 1010D16 19 W 19 G1/4-3/8 10 10.0 16.7 73 4 1616E26 14 W 14 G1/2-7/8 16 16.0 26.3 105 5 1616D38 11 W 11 G > 1 16 16.0 38.1 105 4 2020E47 11 W 11 G > 1 20 20.0 47.3 105 5 MTECZ 08078C14 28 W 28 G1/8 8 7.8 14.1 64 3 1010D16 19 W 19 G1/4-3/8 10 10.0 16.7 73 4 10086D24 12 W 12 - 10 8.6 24.4 73 4 12109D28 11 W 11 - 12 10.9 28.9 84 4 1616D38 11 W 11 G 16 16.0 38.1 101 4 1616E26 14 W 14 G1/2-7/8 16 16.0 26.3 101 5 MTEC 0606C9 28 W 28 G1/8 6 6.0 9.5 58 3 0808C14 19 W 19 G1/4-3/8 8 8.0 14.0 64 3 1212D19 14 W 14 G1/2-7/8 12 12.0 19.0 84 4 1212D26 14 W 14 G1/2-7/8 12 12.0 26.3 84 4 1212C24 11 W 11 G1-1 1/2 12 12.0 24.2 84 3 1616D38 11 W 11 G1-3 16 16.0 38.1 105 4 Режимы резания C52 55T > TDZ: Размер диаметра резьбы > NOF: Число зубьев > (1) B тип (2) Z тип : Стандартные позиции APMX C 25
